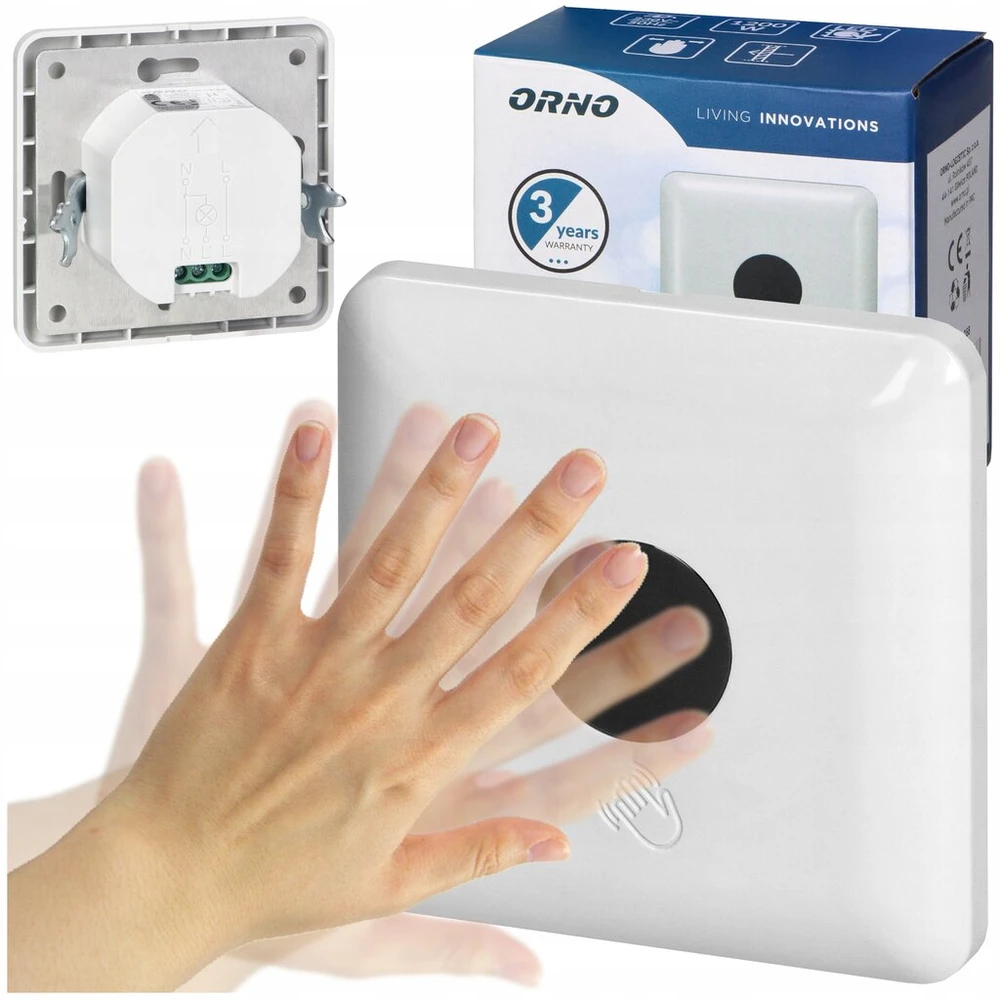

Orno Bekontaktis šviesos jungiklis led, įleidžiamas

Fozenic jungiklis, skirtas pritvirtinti prie plaunamų rankų judesių

modelis: ORNO OR-CR-268

⭐ „Clankless“ paslėptas jungiklis. Jo įjungimas ir išjungimas kontroliuojamas rankų judesiais. ⭐

Įjungia šviesą (elektros grandinę), kai rankinis judesys yra užregistruotas iš 5–6 cm atstumo atstumu.

Išjunkite, perskaičius kitą rankos judėjimą jutikliu

Apšvietimo valdymas, nereikia liesti paviršiaus, idealiai tinka pritaikymui, kuriam reikalingas aukščiausias higienos laipsnis

veikia su LED apšvietimu

Paslėptas - montuoti montavimo dėžutėje Ø60 mm

naudoti patalpose, be kita ko, įvairiems apšvietimams, LED juostelėms ir kt.

ūrimas techniniai parametrai

• Galios įtampa: 230V ~, 50Hz
• Maks. Įkelti : 1200W (300W LED)
• Diegimas: Paslėptas
• Apsaugos laipsnis (IP): 20
• Darbinė temperatūra: -20 ℃ ~+40 ℃
• Spalva: Balta
• Aptikimo diapazonas: 5-6 cm
• Jutiklio matmenys - plotis (mm): 80 mm
• Jutiklio matmenys - aukštis (mm): 80 mm
• Jutiklio matmenys - gylis (mm): 36,6 mm

️ Rinkinyje yra

• Iš pradžių supakuotas nekontaktinis orno or-cr-268

• Nurodymas, kaip sujungti ir surinkti poliravimą

• Garantijos kortelė

️ Ryšio schema

n - neutralus spaustukas

l - įvesties įtampa

l ' - išėjimo įtampa

O - Įkelti

1: Prieš pradėdami diegimą, įsitikinkite, kad pagrindinis maitinimo šaltinis yra išjungtas. Šiuo tikslu atjunkite saugiklius.

2: Atskiras jutiklio skydelis nuo galo.

3: Atlaisvinkite varžtus jungties spaustukuose ir sujunkite maitinimo kabelius pagal jungties schemą.

4: Įrengdami jutiklį apvaliame tvirtinimo miške, įdėkite jutiklį į tvirtinimo angą ir priveržkite jį abiejose pusėse varžtus. Įdėkite jutiklį į kvadratinę skylę, įdėkite jutiklį į tvirtinimo angą ir priveržkite varžtą tvirtinimo angos viduje.

5: Pritvirtinkite jutiklio priekinį skydelį atgal, įjunkite maitinimo šaltinį ir išbandykite įrenginį.
