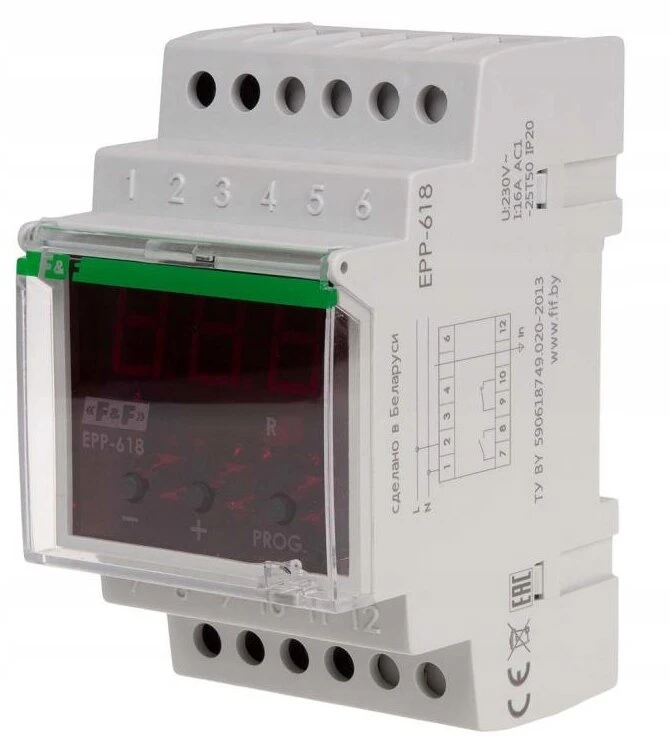

Elektroninė srovės relė Epp-618 F&f

EPP-618 Elektroninė srovė relė

Indeksas į užsakymus: & nbsp; EPP-618, & nbsp; eAN13: & nbsp; 5902431672748

Produkto aprašymas

pritaikytas darbui:

su srovės transformatoriumi & nbsp; antrinėje srovėje 5 a .

Be transformatoriaus & nbsp; & nbsp; Maksimali jo srovė yra 50 a.

Elektroninė srovės relė & nbsp; EPP -618 & nbsp; kontroliuoja srovės, tekančios išmatuotoje grandinėje, vertes. Perjungia kontaktus, jei viršija dabartinę vertę aukščiau ir žemiau žemiau esančių slenksčių verčių.

Skaitmeninis ekranas leidžia perskaityti dabartinę išmatuotos grandinės vertę. Palengvina tikslų parametrų vertės programavimą, pagal kurį ji veiks.

Elektroninės srovės relės principas

relė & nbsp; yra pritaikytas dirbti su dabartiniu dabartiniu transformatoriumi 5 A. Jis taip pat gali veikti be transformatoriaus. Tada didžiausia jo srovė yra 50 A. & nbsp; relė & nbsp; veikia pagal vieną iš keturių darbo funkcijų: & nbsp; F1, & nbsp; F2, & nbsp; F3 & Nbsp; ir & nbsp; f4.

funkcija & nbsp; F1

Jei matavimo grandinės srovė viršija HI, tada & nbsp; Kontaktai & nbsp; relė & nbsp; 7-8 bus prijungtas. & nbsp; o kontaktai 9-10 bus atjungti. & nbsp; relė & nbsp; grįš į pradinę poziciją. & nbsp; Mes taip pat galime ištaisyti 0,5 ÷ 10 p.

funkcija & nbsp; F2

sumažėjus srovei žemiau rinkinio LO, & nbsp; Relės kontaktai & nbsp; 7-8 bus prijungtas. Kontaktai 9-10 ir Nbsp; Kita vertus - atjungta. & nbsp; relė & nbsp; grįš į pradinę poziciją. & nbsp; Mes taip pat galime ištaisyti 0,5 ÷ 10 p.

funkcija & nbsp; F3

Jei matavimo grandinės srovė viršija HI vertę, tada relės kontaktai & nbsp; 7-8 bus prijungti ir kontaktai 9-10 atjungta. & nbsp; Relės kontaktai & nbsp; Šioje funkcijoje jie grįš į pradinę vietą tik tada, kai dabartinė vertė & nbsp; bus mažesnis už LO vertę. & nbsp; Šioje funkcijoje dabartiniai parametrai nėra pataisomi histerezės verte. & nbsp; Mes taip pat galime ištaisyti 0,5 ÷ 10 p.

funkcija & nbsp; F4

Šioje šios ir nbsp; relė & nbsp; veikia taip vadinamame matavimo lange. & nbsp; relė & nbsp; bus pritvirtinta, jei srovė matavimo grandinėje ir Nbsp; yra didesnė nei nustatyta HI vertė. & nbsp; Relės kontaktai & nbsp; grįš į pradinę vietą, & Nbsp; Jei srovė nukrenta žemiau pateiktos minuso histerezės vertės. & nbsp; relė & nbsp; Taip pat bus pridedama, jei dabartinė vertė & nbsp; yra mažesnė už rinkinio LO vertę. & nbsp; Šiuo atveju & ​​nbsp; relė & nbsp; bus išjungtas, & nbsp; Jei dabartinė matavimo grandinės vertė padidėja virš jo pliuso vertės, histerezės vertės.

Įjungimo ir išjungimo momentas galime papildomai ištaisyti laiko nustatymą & Nbsp; ton; arba & nbsp; TOFF.

Techniniai duomenys:

• Tiekimo įtampa: 195 ÷ 253 V AC
• Maksimali apkrova AC-1: 2 x 8 a
• Tiesioginio matavimo reguliavimo diapazonas: 0,5 ÷ 50 a
• Pavarų nustatymo diapazonas: 1 ÷ 999
• Priedo laiko nustatymo diapazonas: 0,5 ÷ 60 s
• Išskirtinis nustatymo diapazonas: 0,5 ÷ 60 s
• Histerezė nuolatinė: 10%
• Matavimo klaida: žemiau 3%
• Vykdomasis elementas: 2 × estafetė
• Kontaktų konfigūracija: 1 × ne+1 × nc
• Kontaktinis atskyrimas: Taip
• Skylės skersmuo: 4 mm
• Ryšys: 2,5 mm² varžtų spaustukai
• Sukimo momentas: 0,4 nm
• energijos suvartojimas: 4 W
• Darbinė temperatūra: -25 ÷ 50 ° C
• Matmenys: 3 moduliai (51 mm)
• Diegimas: ant 35 mm geležinkelio
• Apsaugos laipsnis: IP20
