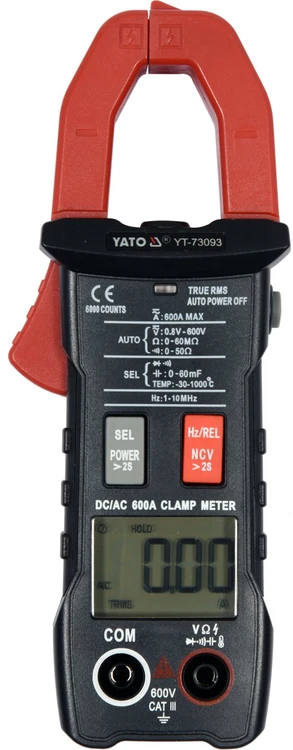

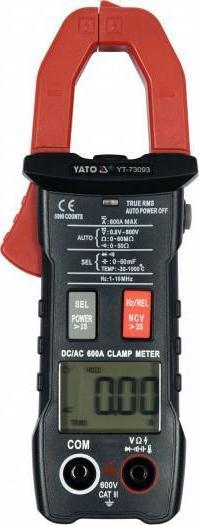

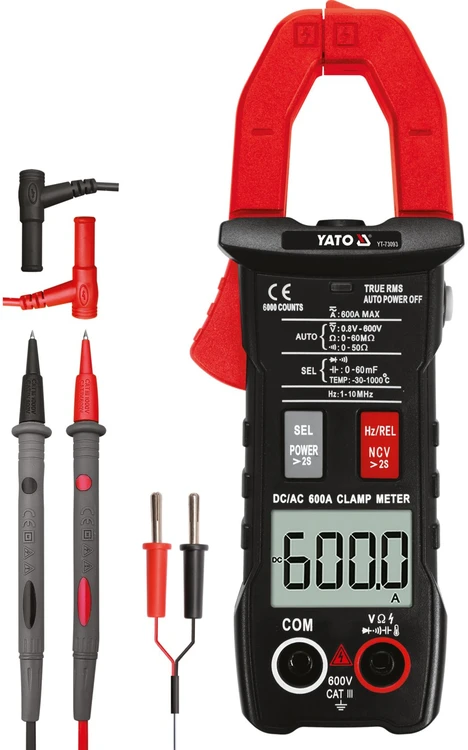

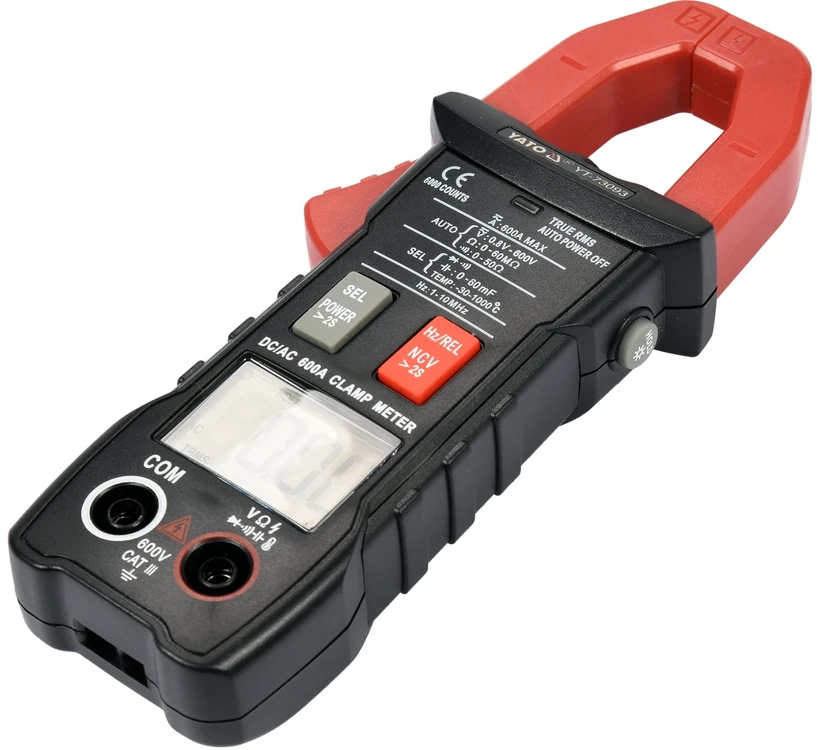

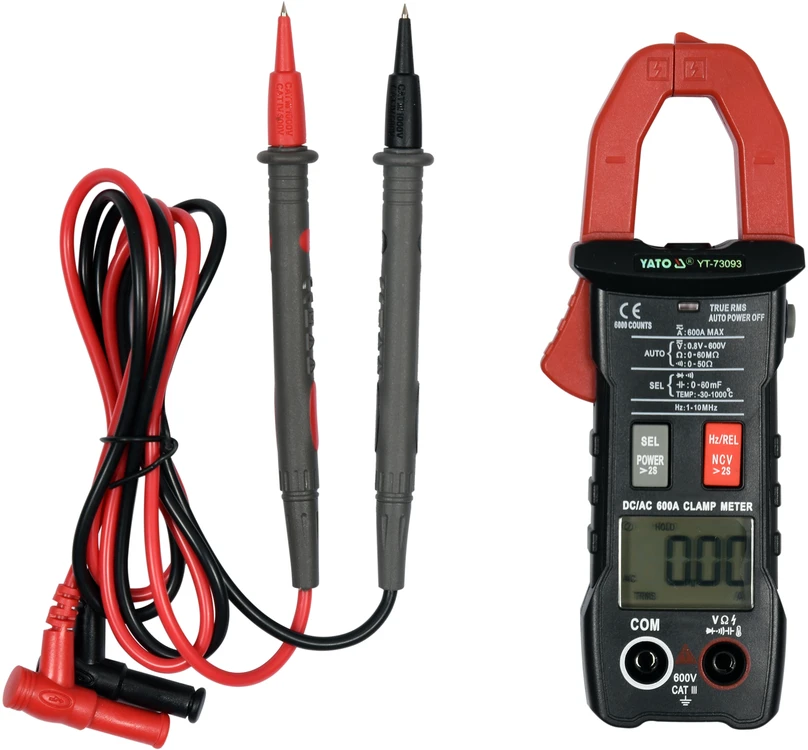

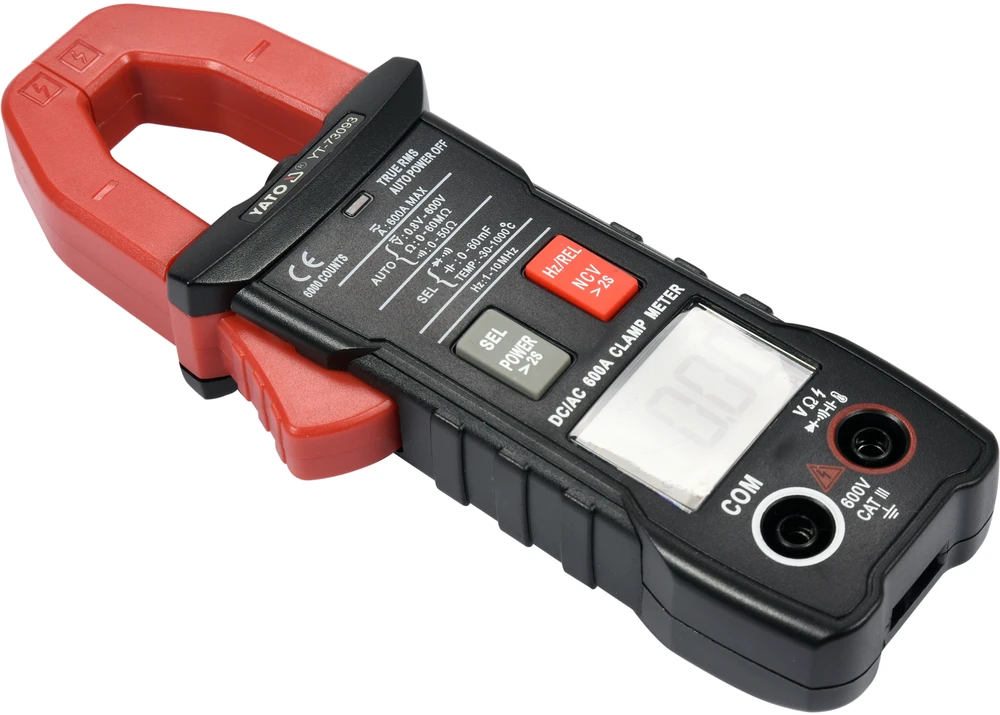

YATO srovės matavimo replės TRUE RMS AC / DC 600A

YT-73093 universaliuoju gnybtiniu matuokliu su automatiniu kiekvieno matavimo diapazonu galima atlikti pagrindinius ir išplėstinius elektros dydžių matavimus. Matuoklis turi matavimo gnybtus, kurie leidžia matuoti nuolatinės ir kintamos srovės  srovės intensyvumą viename laidininke naudojant įmontuotą HALL jutiklį. Matuojama neatjungiant grandinės arba jos neatjungiant nuo maitinimo šaltinio, be to, galima matuoti daug didesnę srovę nei naudojant įprastus elektros matuoklius. Srovės matavimas su gnybtais atliekamas tik vienam laidininkui.

PAGRINDINIAI MATAVIMAI

Kintamos srovės įtampos matavimas: 0-600 V, tikroji RMS
Nuolatinės srovės įtampos matavimas: 0-600 V
Kintamosios srovės matavimas: 0-600A, tikroji RMS
Nuolatinės srovės matavimas: D.C. 0-600A
Varžos matavimas: 0-60MΩ
Diodo bandymas: IF 5 mA, UR 3 V
Grandinės tęstinumo testas: 0-50Ω

PAPILDOMI MATAVIMAI

Talpos matavimas: 0-60 mF
Dažnio matavimas: 0-10 MHz
Temperatūros matavimas: nuo -30 iki 1000 °C
Bekontaktis kintamosios srovės įtampos aptikimas: NCV

MATAVIMO TIKSLUMAS

Kintamosios srovės matavimo tikslumo nustatymo pavyzdys. Matavimo rezultatų skaičiavimas: 30A

YT-73093 matuoklio matavimo tikslumas šiame diapazone yra : ±(2,0%+30), skiriamoji geba 0,01A
matavimo paklaidos formulės apskaičiavimas: (matavimo rezultatas x 2 %) + 30 x skiriamoji geba
apskaičiavimas: (30 x 2%) + 30 x 0,01 = 0,6 + 0,3 = 0,90A
Tikrasis rezultatas, įskaitant matavimo paklaidą, kai rodmuo 30A = 30 ± 0,90A.

Rezultatas, įskaitant kintamosios įtampos matavimo paklaidą: 235V = 235 ± 4,175V
rezultatą, įskaitant matavimo paklaidą, skirtą nuolatinės srovės įtampos matavimui: 12V = 12 ± 0,09V
Lentelę su konkretaus matavimo skiriamąja geba ir tikslumu rasite naudojimo instrukcijoje.

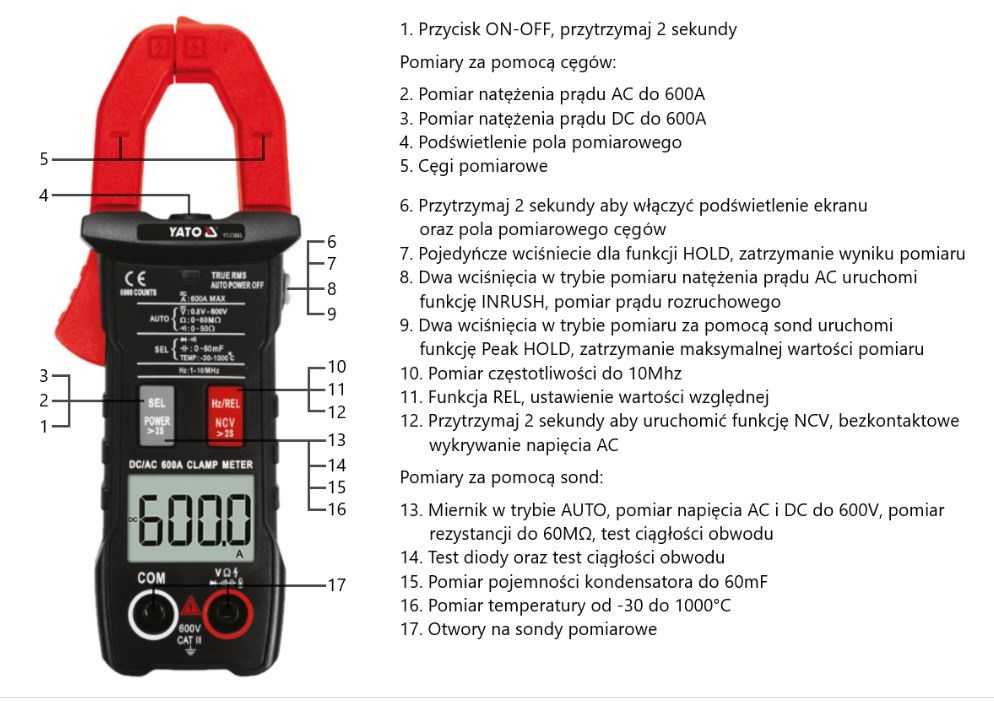

INTEGRUOTOS FUNKCIJOS

TRUE RMS - matuoklis su šia funkcija apskaičiuoja tikrąją kintamosios įtampos ir srovės vertę tiek sinusoidinių, tiek nesinusoidinių bangų formų atveju. Prietaisas pirmiausia išmatuoja sinusinės bangos realiąją vertę keliais laiko intervalais → tada matavimo rezultatai yra kvadratuojami → jie sudedami → apskaičiuojamas vidurkis → ir galiausiai vidutinis rezultatas yra kvadratinė šaknis. Matavimų rezultatas - tai tikroji kintamosios įtampos/įtampos vidutinė kvadratinė vertė net ir iškraipytos sinusinės ar stačiakampės bangos atveju.
tikroji RMS- bekontaktis kintamosios srovės įtampos aptikimas indukciniu metodu. Matuoklis nustato įtampos buvimą izoliuotame laide, jis taip pat gali nurodyti fazinį laidą.
AUTO - automatinis matavimo diapazono reguliavimas. Matuojant nežinomas vertes matuokliu su rankiniu diapazono reguliavimu rankenėle, matavimai turi būti atliekami nuosekliai nuo didžiausio diapazono iki tiksliausią rezultatą duodančio diapazono - priešingu atveju kyla pavojus sugadinti prietaisą. Kita vertus, jei multimetras turi AUTO funkciją, užtenka atlikti vieną matavimą ir matuoklis automatiškai nustatys optimalų diapazoną. Pagal numatytuosius nustatymus matuoklis paleidžiamas AUTO režimu
DATA HOLD - šiuo metu matuojamos vertės išsaugojimas ekrane
PEAK HOLD - didžiausios išmatuotos vertės išlaikymas ekrane naudojant matavimo zondus
INRUSH current - įjungimo srovės matavimas matavimo gnybtus. Matuoklis išmatuos srovę per 100 ms nuo prietaiso veikimo pradžios

PAPILDOMA INFORMACIJA

LCD ekranas, didžiausias rodomas rezultatas: 6000
ekrano ir gnybtų matavimo lauko foninis apšvietimas
automatinis perjungimas nuo diodų bandymo prie vientisumo bandymo, kai grandinės varža mažesnė nei 50 Ω (negalima nustatyti matuoklio tik diodų bandymui).
garsinis signalas tęstinumo teste, kai varža mažesnė nei 50 Ω
gnybtai atsidaro iki 25 mm ir leidžia matuoti vieną laidininką, kurio skersmuo ne didesnis kaip 25 mm.

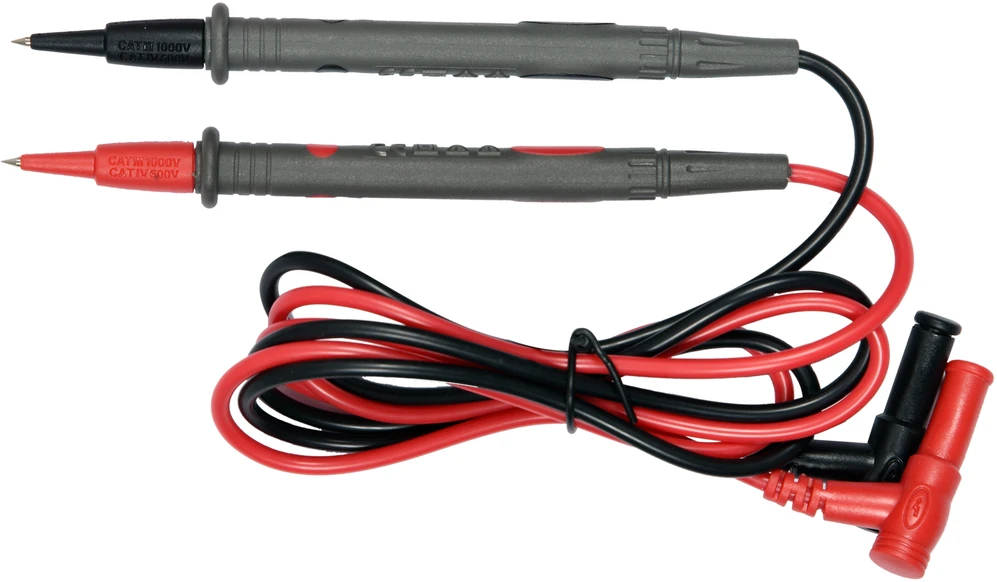

14,5 cm ilgio zondai
kabelio ilgis, įskaitant zondus: 97 cm
kabelio skersmuo, įskaitant izoliaciją: 3,5 mm

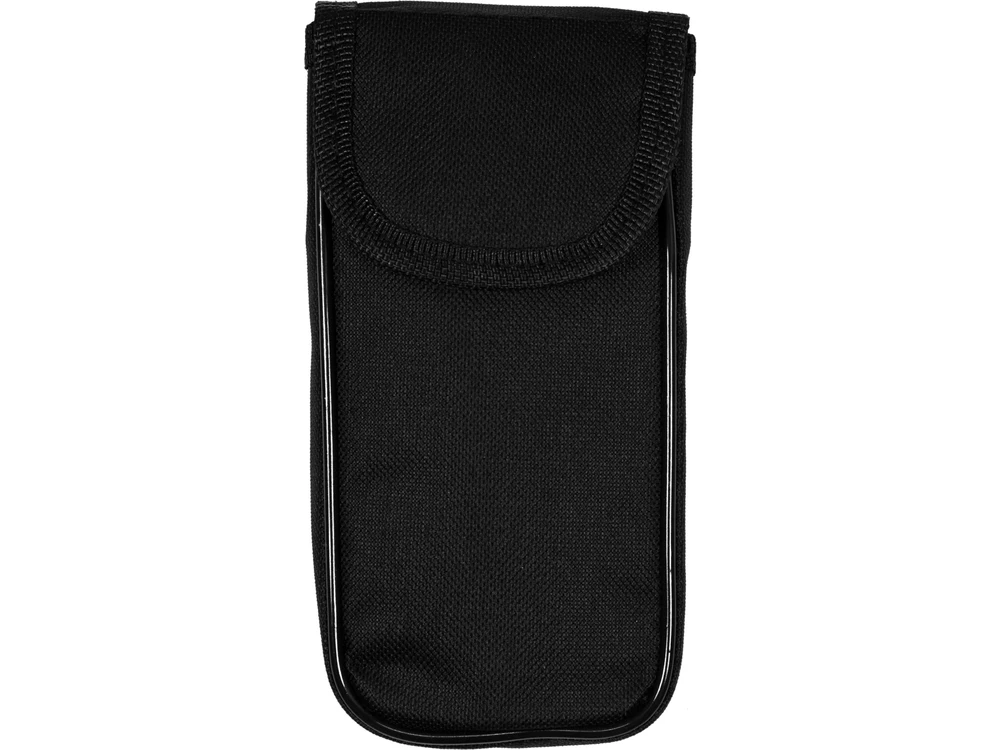

į rinkinį įtrauktas dėklas
konstrukcija su apsauga nuo perkrovos
automatinis skaitiklio išjungimas po 15 minučių neveikimo.
galimybė išjungti automatinio išsijungimo režimą
išsikrovusio akumuliatoriaus indikatorius
maitinimas: dvi 1,5 V (AAA) baterijos
