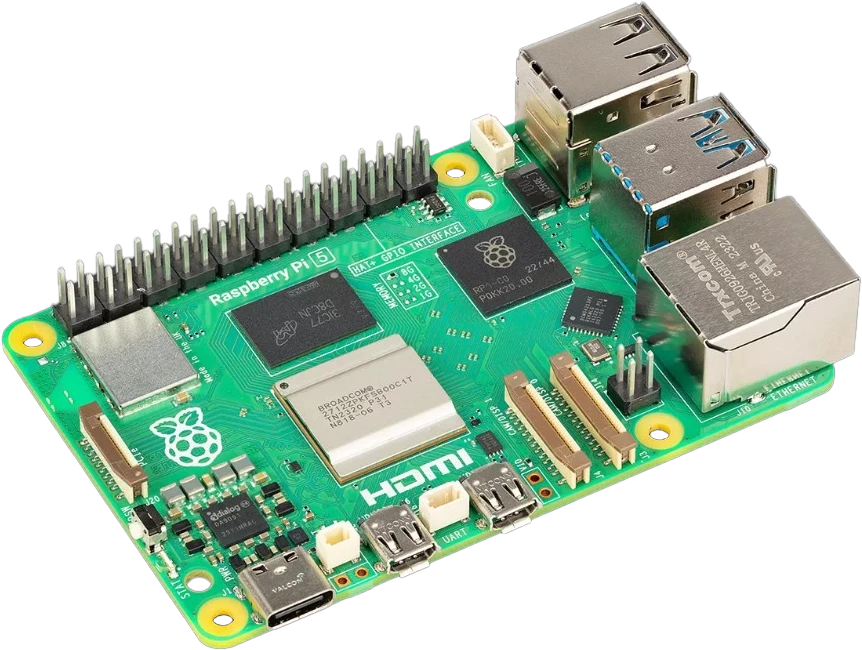

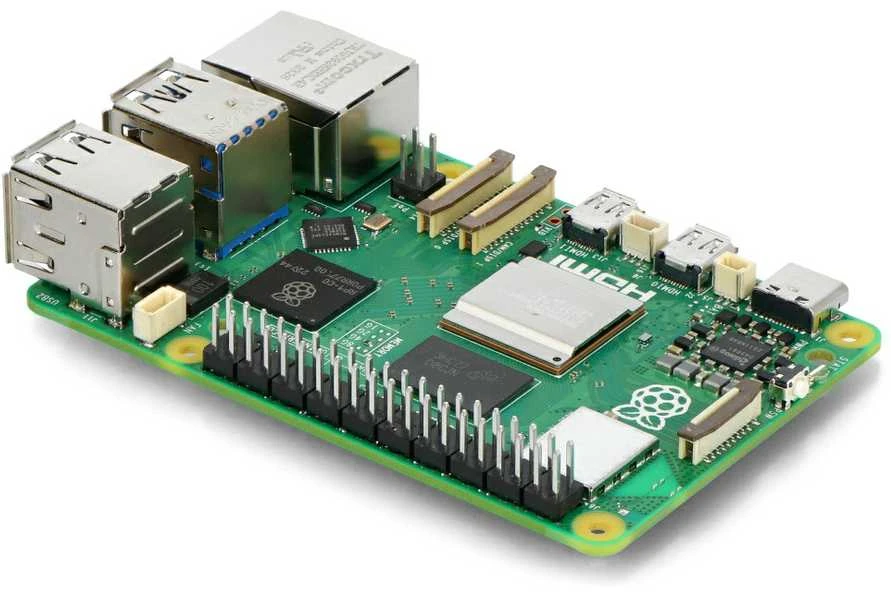

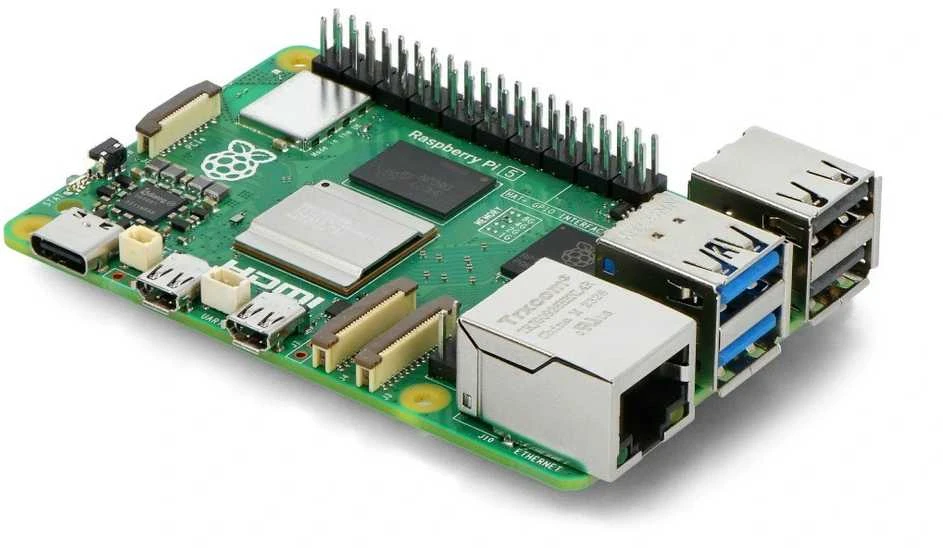

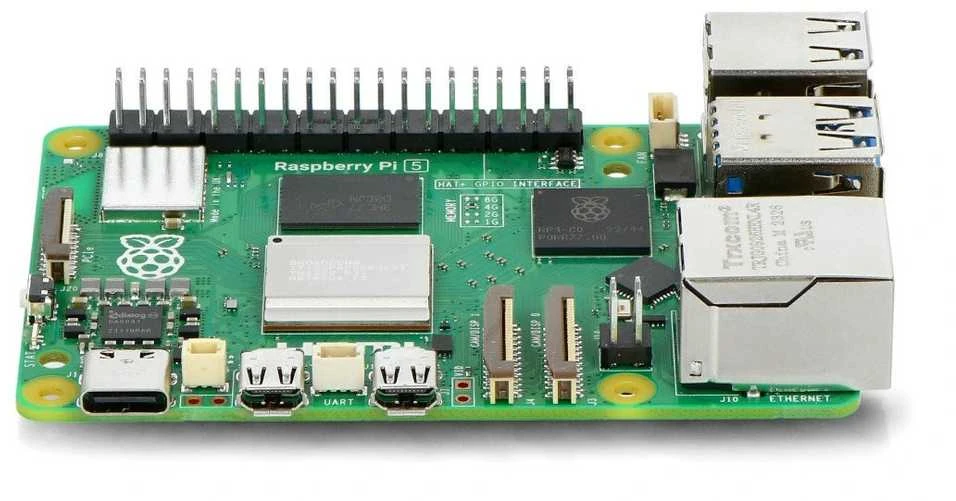

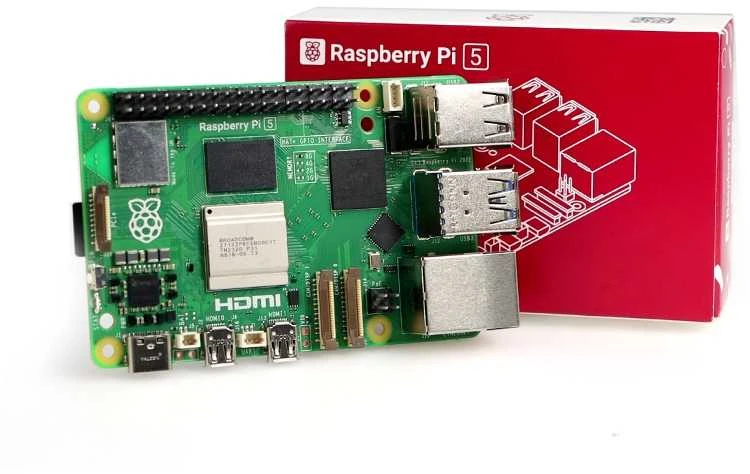

Raspberry Pi 5 4GB

Raspberry Pi 5 versija aprūpinta 4 GB RAM. Penktoji populiariosios raspberry versija turi dvi microHDMI jungtis, dvi USB 3.0 jungtis ir dvi USB 2.0 jungtis, USB C maitinimo jungtį ir dvi 4 eilučių MIPI DSI / CSI kameros / ekrano jungtis, PCI Express 2.0 jungtį, ventiliatorių. jungtis, jungtis UART ir RTC baterija, taip pat maitinimo mygtukas. Plokštėje taip pat yra dviejų juostų WiFi 2,4 GHz ir 5 GHz, Bluetooth 5 BLE ir 1000 Mb/s Ethernet prievadas su galimybe maitinti per PoE.

Raspberry Pi 5 4GB

Raspberry Pi 5 versija aprūpinta 4 GB LPDDR4X-4267 RAM. Naujasis Broadcom BCM2712 ARM Cortex-A76 64 bitų keturių branduolių procesorius siūlo 2,4 GHz taktinį dažnį. Penktoji populiariosios raspberry versija turi dvi microHDMI jungtis, dvi USB 3.0 jungtis ir dvi USB 2.0 jungtis, USB C maitinimo jungtį Raspberry Pi 5 taip pat turi dvi 4 eilučių MIPI DSI / CSI kameros/ekrano jungtis ir PCI Express. 2.0 jungtis, ventiliatoriaus jungtis, UART ir RTC akumuliatoriaus jungtys, taip pat maitinimo mygtukas. Plokštėje taip pat yra dviejų juostų WiFi 2,4 GHz ir 5 GHz, Bluetooth 5 BLE ir 1000 Mb/s Ethernet prievadas su galimybe maitinti per PoE (reikalingas PoE+ HAT). Plokštėje vis dar yra 40 kontaktų GPIO jungtis (2x20 kontaktų, 2,54 mm žingsnio) ir microSD atminties kortelės jungtis su operacine sistema. Be standartinių tvirtinimo angų, taip pat galite rasti angas, skirtas montuoti oficialų radiatorių su ventiliatoriumi.

https://www.youtube.com/watch?v=yul4gq_LrOI

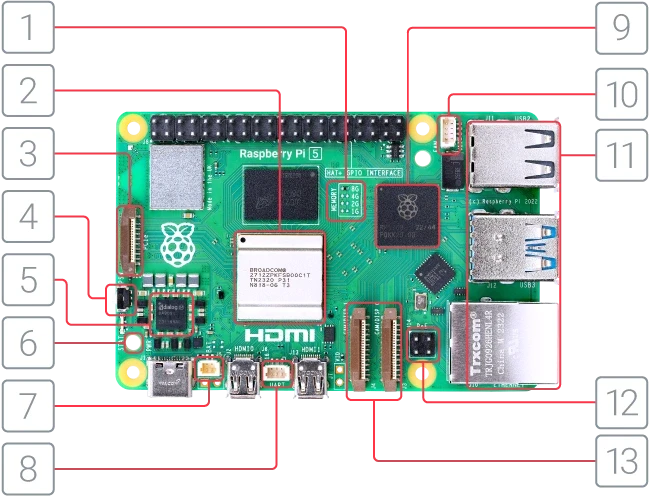

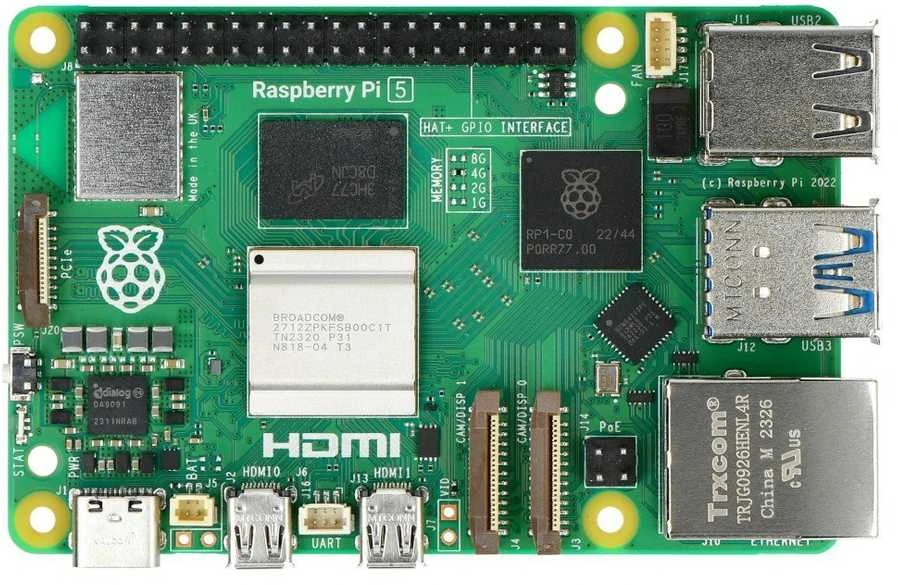

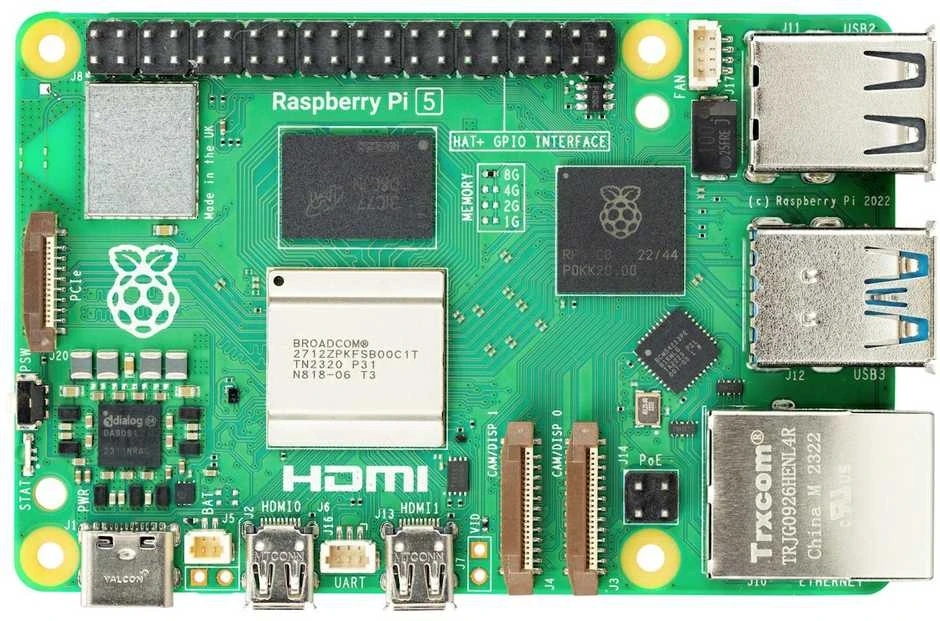

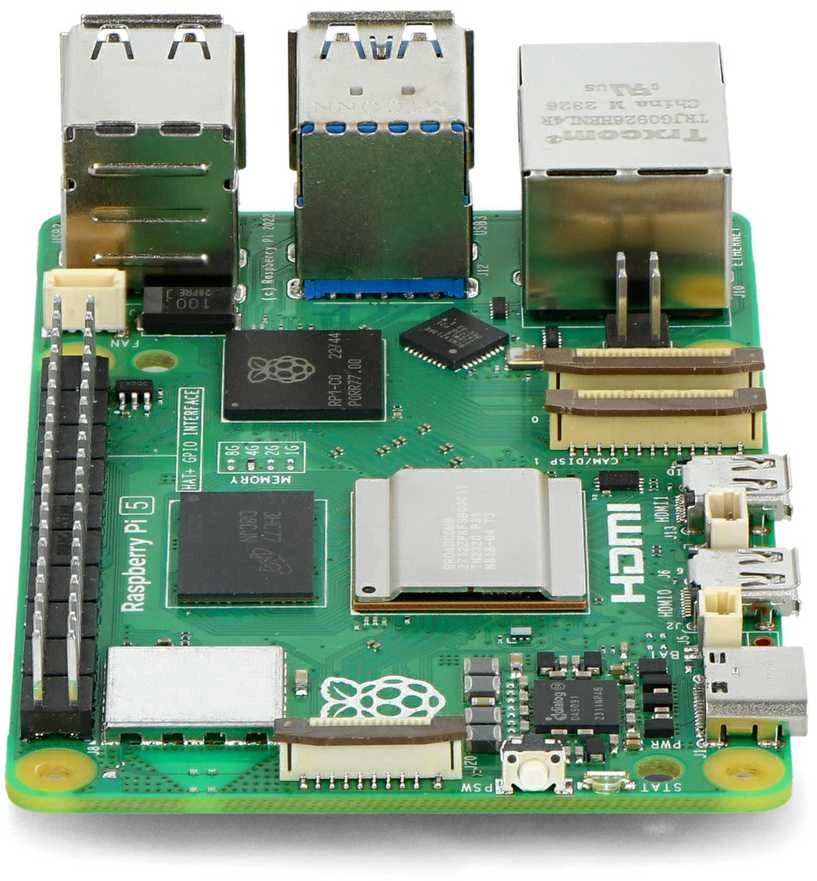

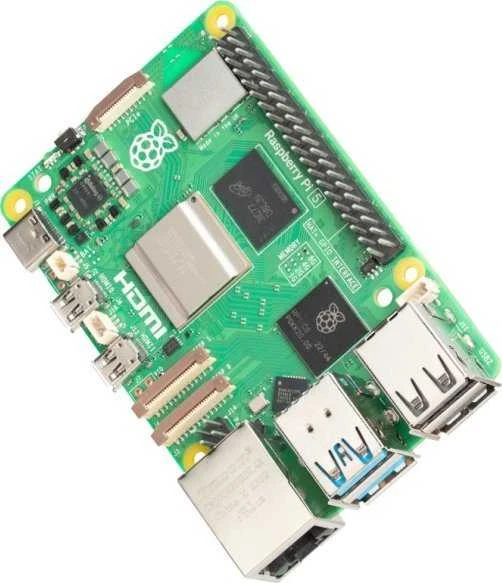

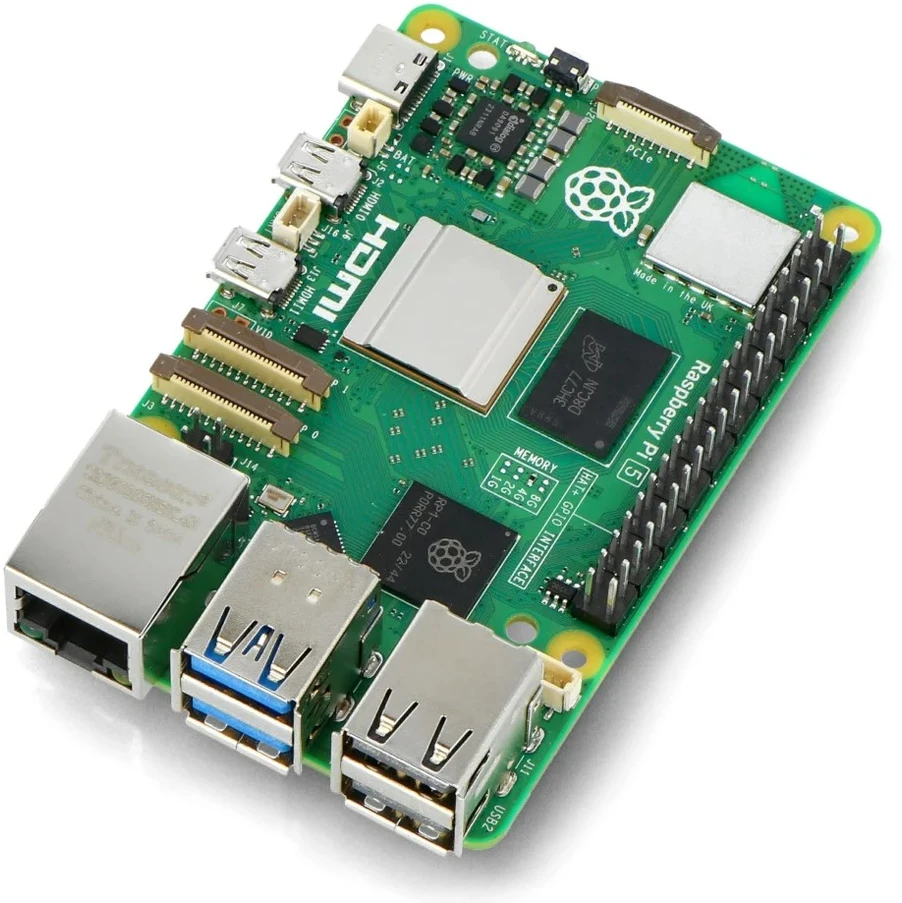

Raspberry Pi 5 plokštės komponentų išdėstymas ir aprašymas

• Modelio žymėjimas
• Broadcom BCM2712 procesorius
• PCI Express 2.0 sąsaja
• ON/OFF mygtukas
• Energijos valdymo sistema
• Aktyvaus aušinimo/radiatoriaus tvirtinimo angos
• RTC akumuliatoriaus jungtis
• UART jungtis

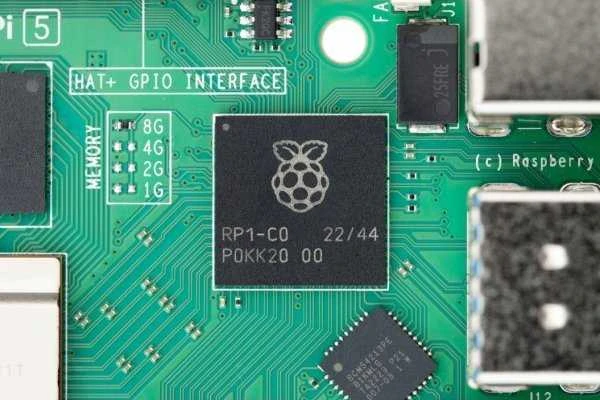

• Raspberry Pi RP1 I/O valdiklis
• Ventiliatoriaus jungtis

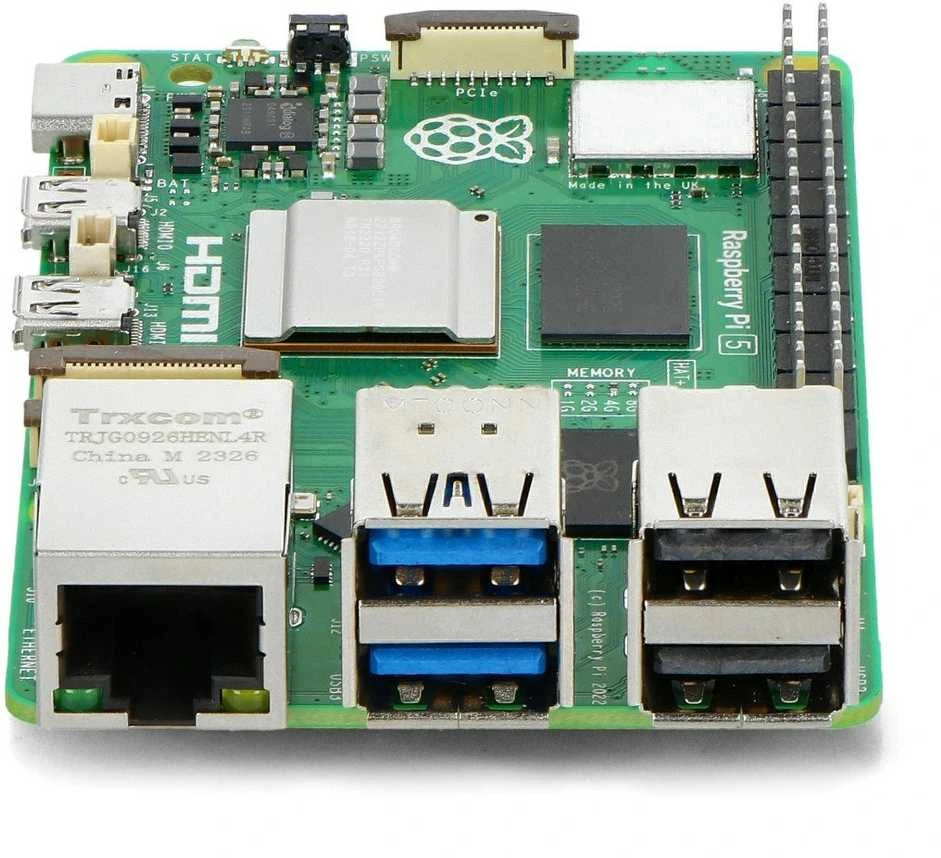

• Ethernet ir USB prievadai (apversti iš Raspberry Pi 4)
• PoE HAT jungtis
• 2x 4 eilučių MIPI DSI/CSI jungtys

Vaizdas ir garsas Raspberry Pi 5

Penktoji Raspberry Pi versija aprūpinta dviem microHDMI, per kurį galite perduoti ir vaizdą, ir garsą net 4K raiška ir 60 kadrų per sekundę jungtimis. Raspberry Pi 5 turi du 4 eilučių MIPI CSI / DSI lizdus,​​prie kurių galite prijungti Screens su galimybe rodyti vaizdą raiška arba dvi kamera. "Raspberry" turi "VideoCore VII" GPU, kurio taktinis dažnis yra 800 MHz. CSI / DSI jungtys turi 22 linijos 0,5 mm žingsniu, todėl norint toliau naudoti esamus priedus, būtina naudoti adapterį.

Raspberry Pi OS operacinė sistema

Raspberry Pi 5 yra įrengtas microSD atminties kortelės lizdas (su SDR104 didelės spartos režimo palaikymu), iš kurio paleidžiama Raspberry Pi OS sistema. Sistemą taip pat galima paleisti iš mini kompiuterio USB prievado. Mūsų pasiūlyme taip pat yra atminties kortelių su atitinkama operacine sistema, kuri yra iš anksto įkelta ir paruošta darbui tiesiai iš pakuotės. Raspberry Pi 5 veikia Raspberry Pi OS Bookworm ir naujesnė versija.

https://www.youtube.com/watch?v=ntaXWS8Lk34

Ryšys naudojant Raspberry Pi 5

Penktoji Raspberry versija vis dar turi populiarias sąsajas, žinomas iš standartinių asmeninių kompiuterių. Svarbiausi iš jų yra:

• 2 microHDMI jungtys su galimybe vienu metu sujungti du ekranus ir rodyti vaizdus 4K raiška.
• WiFi modulis – dviejų juostų 2,4 GHz ir 5 GHz 802.11b/g/n/ac sistema.
• Bluetooth LE modulis – populiarus belaidis Bluetooth Low Energy (LE) 5.0 standartas.

• 4 USB jungtys – Raspberry Pi 5 turi 2 USB 2.0 jungtis ir 2 USB 3.0 jungtis su 5 Gb/s operacijų palaikymu vienu metu, prie kurių galima prijungti periferinius įrenginius.
• Ethernet lizdas – leidžia laidiniu ryšiu prisijungti prie interneto iki 1000 Mb/s greičiu. Raspberry taip pat galite maitinti per Ethernet lizdą (reikalinga PoE+ HAT).
• GPIO – 40 kontaktų bendrosios paskirties įvestis/išvestis, apimanti tokias sąsajas kaip I2C, SPI ir UART. Naudota, be kita ko, skirtas valdyti šviesos diodus, mygtukus, variklio valdiklius ir daug daugiau.

Raspberry Pi 5 maitinimo blokas

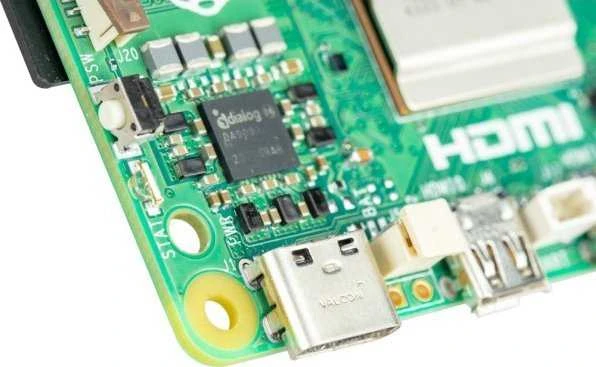

Raspberry Pi 5 mini kompiuteris turi USB Type-C prievadą, skirtą įrenginiui maitinti. Penktoji populiariosios Raspberry versija reikalauja maitinimo šaltinio, kurio maitinimo įtampa yra 5 V, o srovės galia ne mažesnė kaip 5 A. Mūsų pasiūlyme yra originalūs maitinimo šaltiniai ir firminiai pakaitalai, suderinami su Raspberry Pi. Pagal numatytuosius nustatymus didžiausias USB prievadų srovės efektyvumas yra 600 mA, tačiau aptikus USB C maitinimo šaltinį su Power Delivery funkcija, riba bus automatiškai padidinta iki 1.6A.

Specifikacijos:

• Modelis: Raspberry Pi 5
• Leidimas: 9 - 2023
• Procesorius ir branduolys:
• Broadcom BCM2712 64 bitų keturių branduolių ARM Cortex-A76
• Procesoriaus greitis: 2,4 GHz
• Operacinės sistemos:
• Raspberry Pi OS
• Windows 10 IoT
• RAM:
• 4GB LPDDR4
• Atmintis:

• microSD kortelė
• GPIO lizdas:
• 40 kontaktų jungtis (2x20 kontaktų) su 2,54 mm rastru
• Maitinimo šaltinis:
• 5,0 V/5 A per USB C
• 5 V per GPIO
• PoE naudojant papildomą priedėlį
• Plokštelės matmenys:
• 85 x 56 x 17 mm
• Sąsajos:
• 2x USB 2.0 - A tipo
• 2x USB 3.0 - A tipo
• Tinklo sąsaja:
• Ethernet prievadas 100/1000 Mbps
• Belaidis ryšys:
• Dviejų dažnių WiFi (2,4 GHz ir 5 GHz) 802.11 b/g/n/ac
• Bluetooth Low Energy, BLE 5
• Kamera ir ekranas:
• 2x 4 eilučių MIPI CSI/DSI lizdas
• Vaizdo įrašai:
• 2x microHDMI
• H.265 4K 60 fps
• H.264 1080p 30 fps
• OpenGLES 1.1, 2.0, 3.0
• Komunikacija:
• UART, SPI, I2C, GPIO
