AMD „Zen“ architektūra buvo proveržis CPU architektūros istorijoje ir tikras genialumo šedevras šio Teksase įsikūrusio lustų gamintojo. Užuot ilsėjęsis ant laurų, AMD intensyviai tobulino „Zen“ procesorius. Rezultatas – naujoji „
Ryzen 3000
“ procesorių šeima, pagrįsta „Zen2“ architektūra su
chiplet dizainu
. Pavyzdžiui, Ryzen 9 3900X susideda iš 12 nm I/O lusto ir dviejų CPU lustų, pagamintų 7 nm procesu.
Tačiau toks lustų dizainas taip pat pakeitė CPU lustų išdėstymą ant korpuso, o tai savo ruožtu pakeitė
terminį centrą
. Procesoriuje, turinčiame tik vieną CPU lustą po šilumos sklaidos dangteliu, „karštoji zona“ yra CPU viduryje. Dėl naujo lustų dizaino „karštoji zona“ persikėlė į šilumos sklaidos dangtelio kraštą.
Tai daro įtaką CPU aušintuvų aušinimo elgsenai. Ypač AiO (viskas viename vandens aušintuvai) – arba CLC (uždaros vandens aušinimo sistemos) – su apvaliu aušinimo bloku dažnai nevisiškai uždengia šilumos sklaidos dangtelio kampus. Norint pasiekti optimalų aušinimo našumą, AiO pagrindo plokštę reikėtų pastumti.
Čia ir atsiranda profesionalus overklokeris Roman Hartung. Naudodami jo

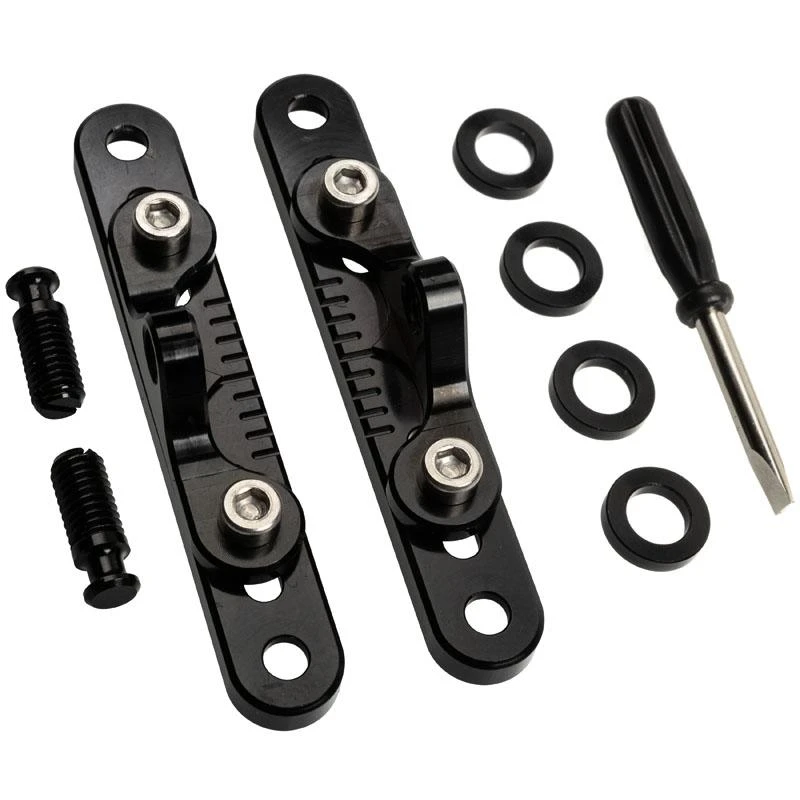

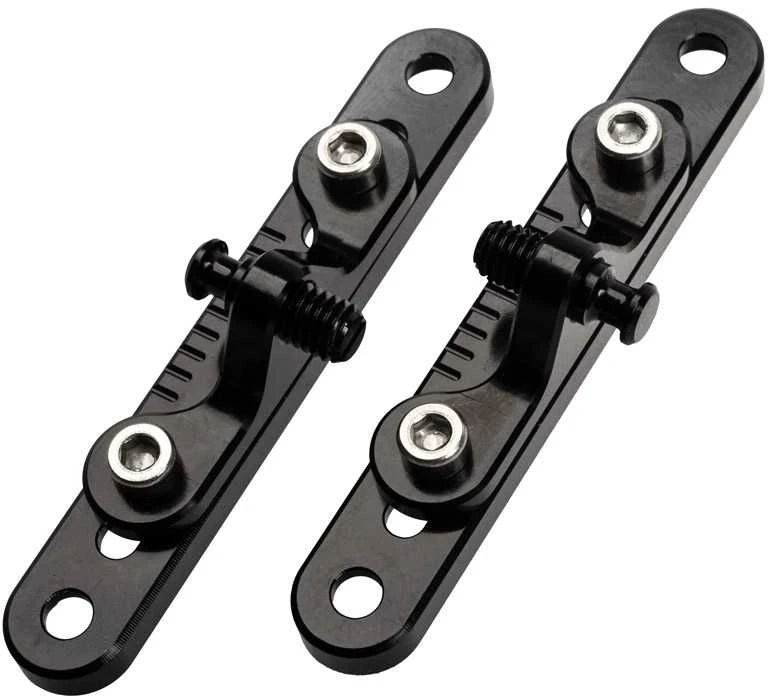

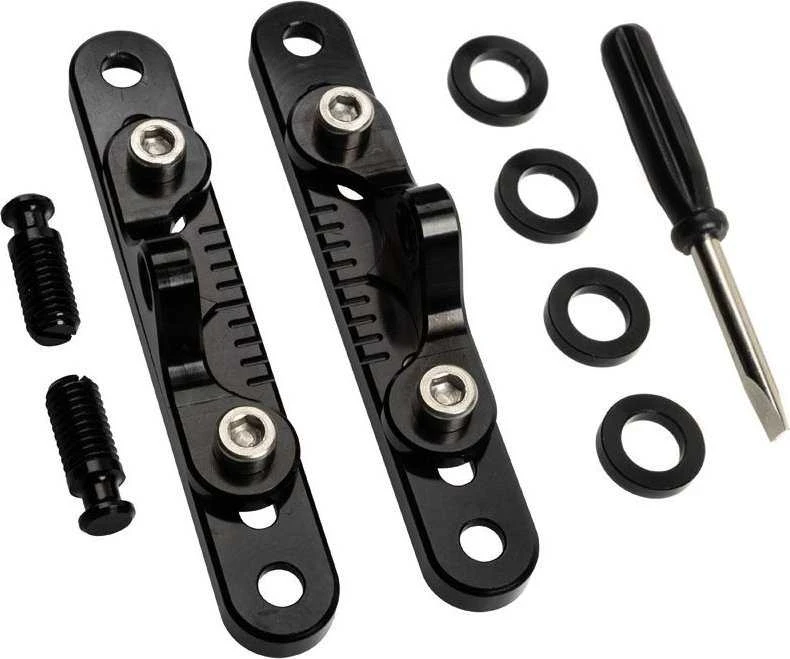

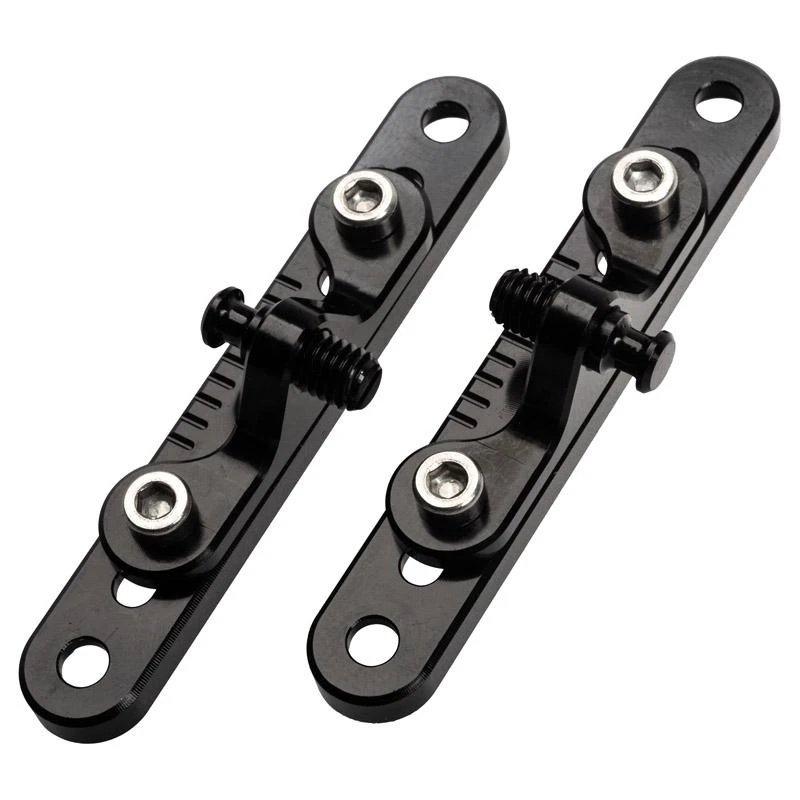

der8auer RYZEN 3000 OC Bracket AIO Mount

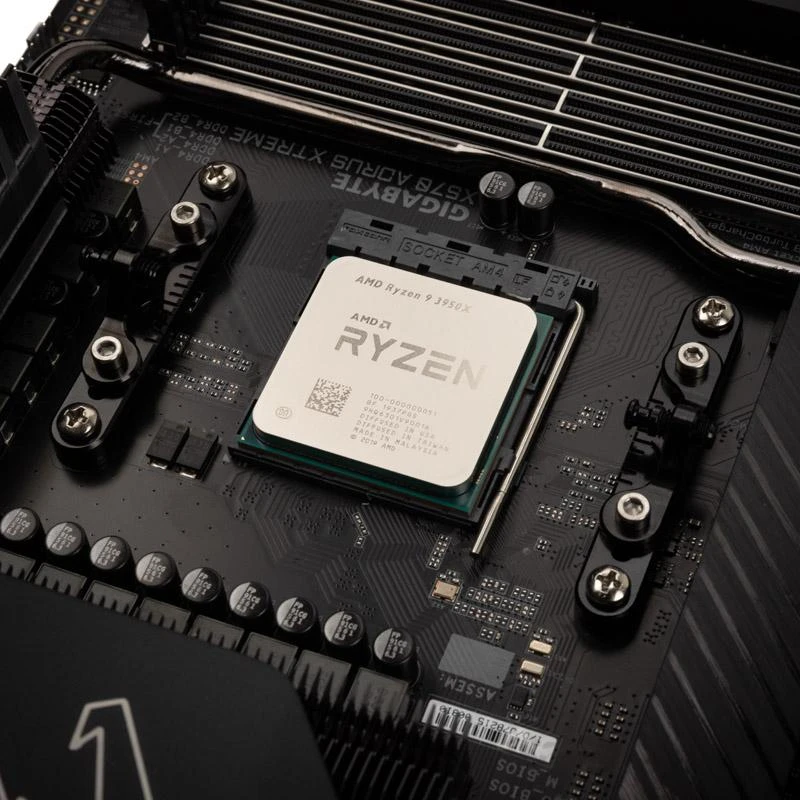

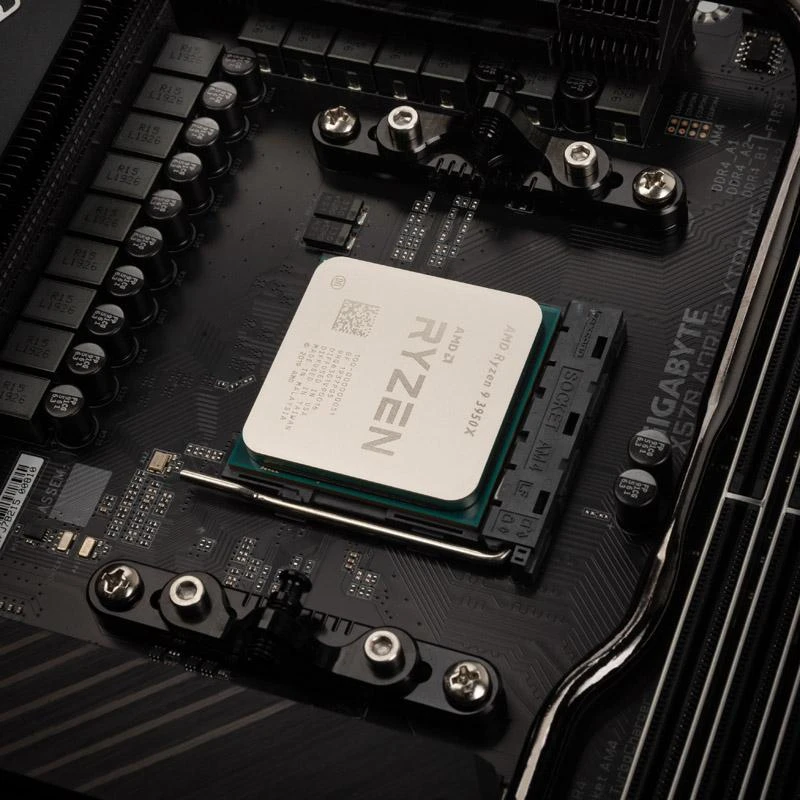

tvirtinimo elementą, galite lanksčiai išdėstyti AiO pagrindo plokštę ant šilumos sklaidos dangtelio.
„der8auer RYZEN 3000 OC Bracket AIO Mount“ savybės trumpai:
-
Romo „der8auer“ Hartungo overklokinimo įrankis
-
Sumažina temperatūrą net iki 7° C!
-
Skirtas AMD Ryzen 3000 CPU
-
Suteikia galimybę lanksčiai išdėstyti CPU aušintuvą
-

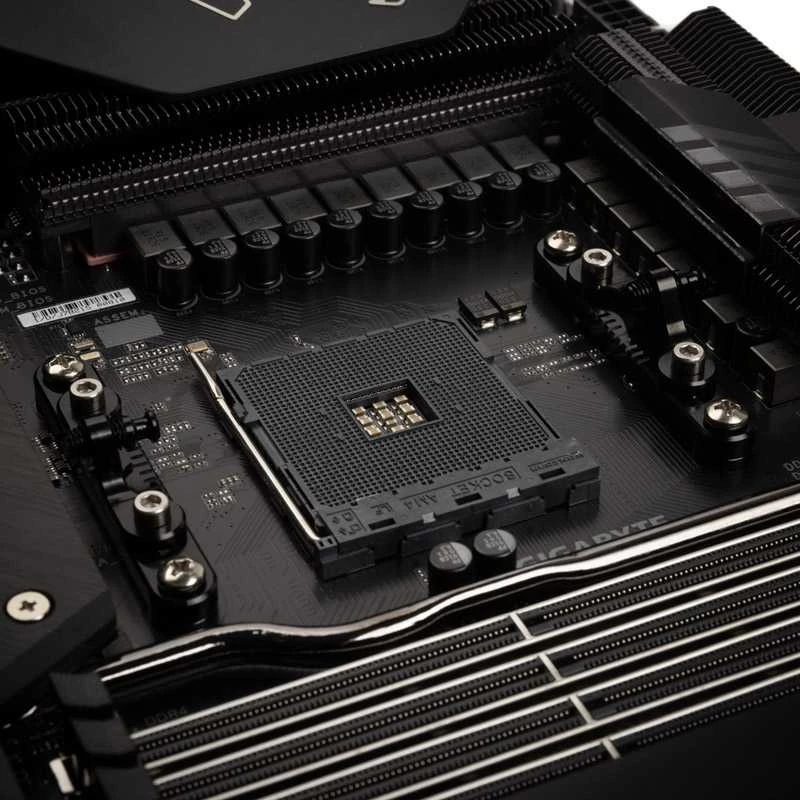

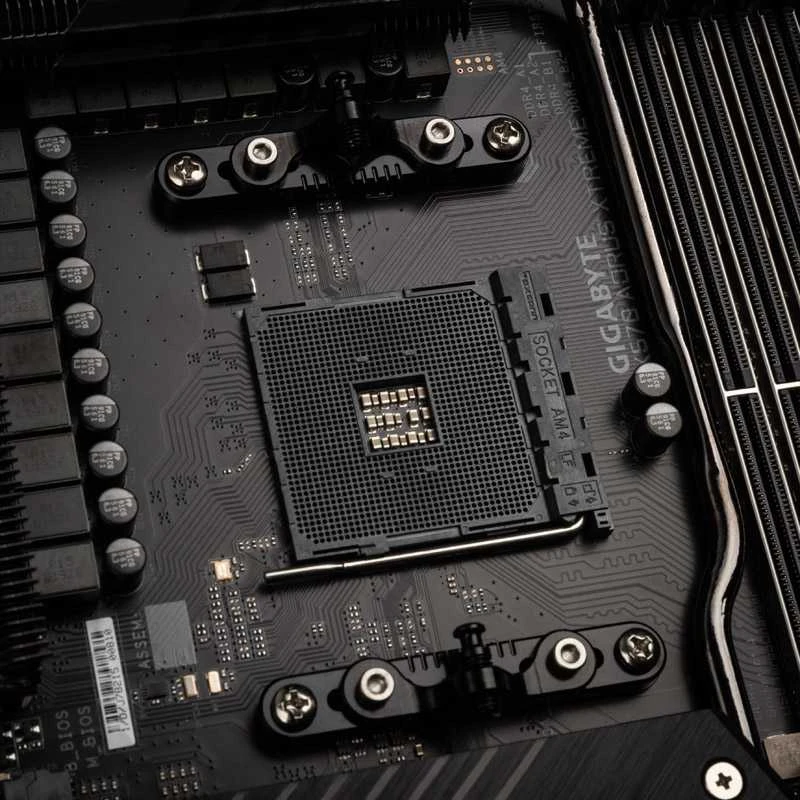

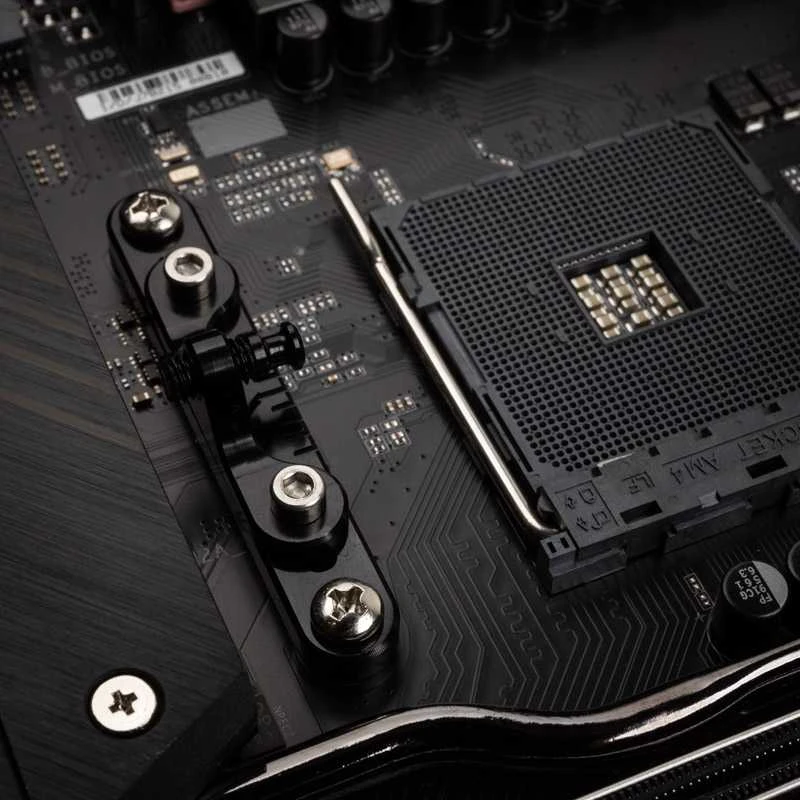

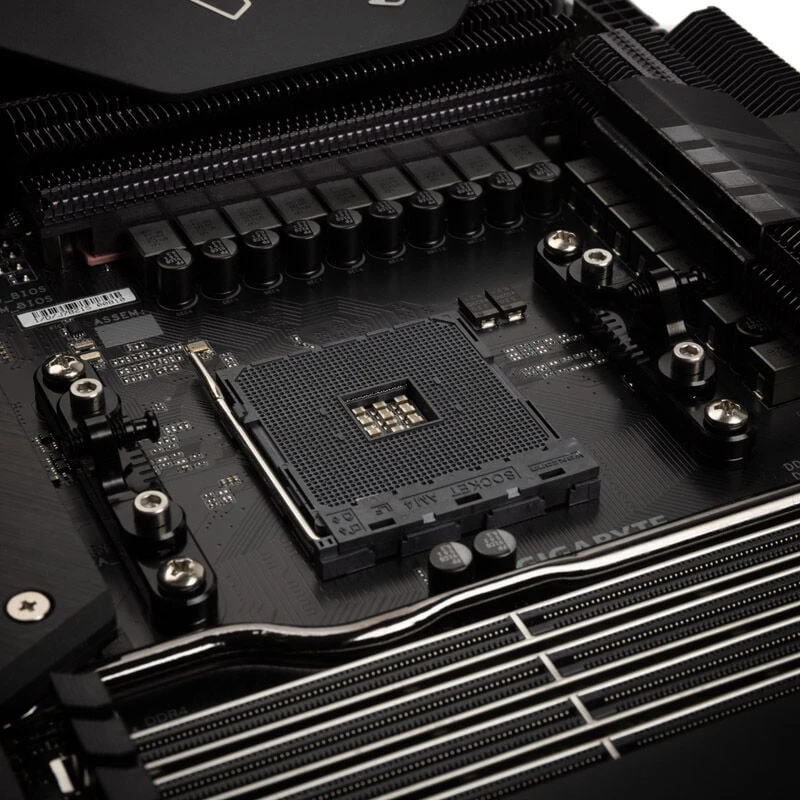

Pakeičia AM4 laikiklį pagrindinėje plokštėje
-
Prašome atidžiai perskaityti pastabas!
der8auer RYZEN 3000 OC Bracket AIO Mount: svarbios pastabos ir suderinamumas
RYZEN 3000 OC Bracket AIO Mount
pakeičia AM4 tvirtinimo laikiklį pagrindinėje plokštėje. Atitinkamai RYZEN 3000 OC Bracket AIO Mount yra tik
suderinamas su AiO, naudojančiais „AMD Socket AM4 Retention Mounting Bracket“!
Be to, reikia atsižvelgti į
AM4 pagrindinės plokštės suderinamumą
, nes kai kurie pagrindinės plokštės komponentai, pavyzdžiui, tranzistoriai, gali trukdyti montuoti.
Romo buvo išbandytos šios pagrindinės plokštės:
|
Pavadinimas
|
Gamintojo ID
|
CK dalies numeris
|
|
ASRock X570 Creator
|
90-MXBAW0-A0UAYZ
|
MBAR-308
|
|
ASRock X570 Phantom Gaming X
|
90-MXBAN0-A0UAYZ
|
MBAR-309
|
|
ASRock X570 Steel Legend
|
90-MXBAR0-A0UAYZ
|
MBAR-311
|
|
ASRock X570 Extreme4
|
90-MXBAP0-A0UAYZ
|
MBAR-312
|
|
ASRock X570 Phantom Gaming 4
|
90-MXBAU0-A0UAYZ
|
MBAR-312
|
|
ASRock X570 Pro4
|
90-MXBAT0-A0UAYZ
|
MBAR-314
|
|
ASUS ROG Crosshair VIII Formula
|
90MB10Z0-M0EAY0
|
MBAS-449
|
|
ASUS ROG Crosshair VIII Hero
|
90MB1100-M0EAY0
|
MBAS-450
|
|

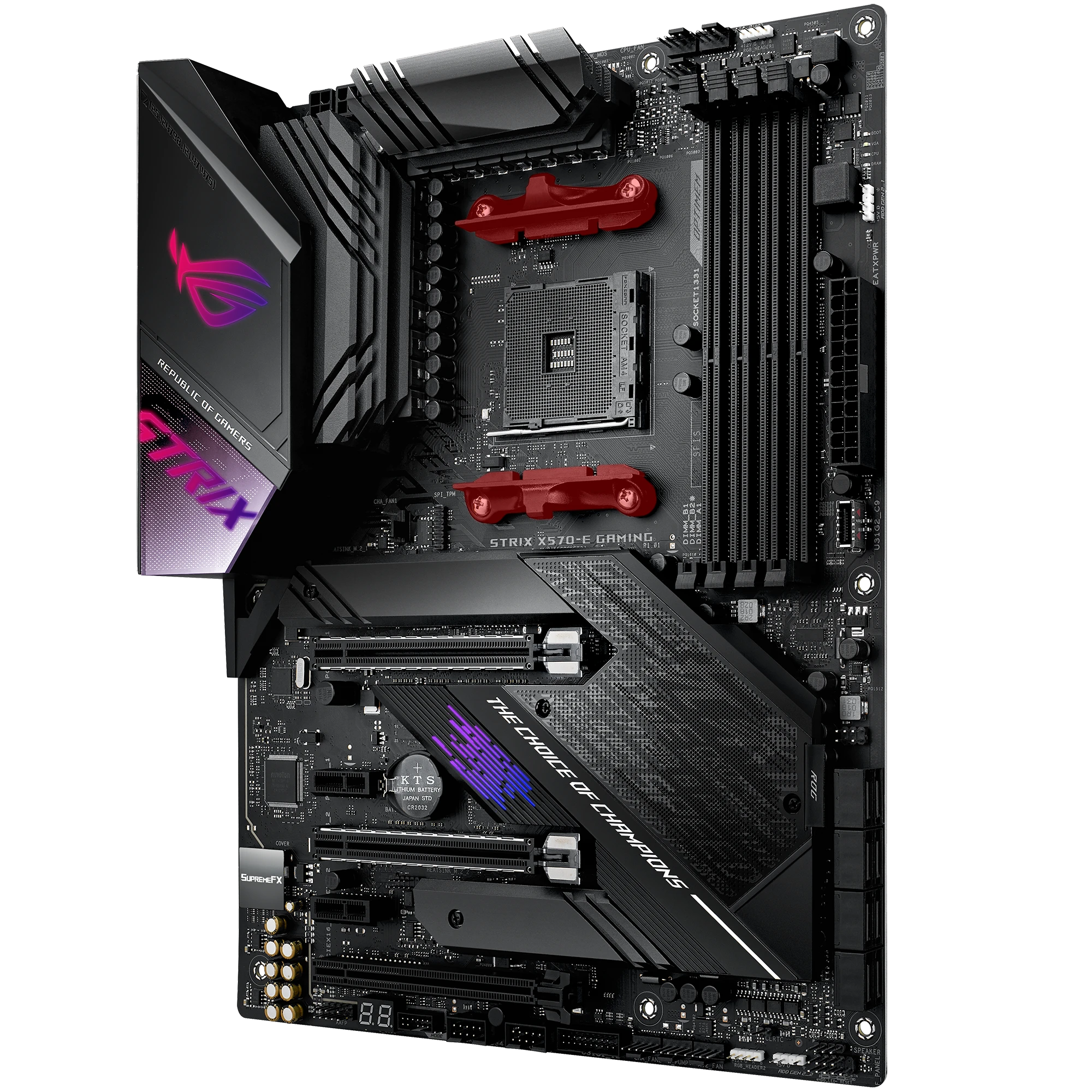

ASUS ROG Strix X570-E Gaming
|
90MB1150-M0EAY0
|
MBAS-451
|
|
ASUS ROG Strix X570-F Gaming
|
90MB1160-M0EAY0
|
MBAS-452
|
|
ASUS TUF Gaming X570-Plus
|
90MB1180-M0EAY0
|
MBAS-454
|
|
ASUS Prime X570-P
|
90MB11N0-M0EAY0
|
MBAS-457
|
|
GIGABYTE X570 AORUS Xtreme
|
X570 AORUS XTREME
|
MBGB-335
|
|
GIGABYTE X570 AORUS Master
|
X570 AORUS Master
|
MBGB-336
|
|
GIGABYTE X570 AORUS Ultra
|
X570 AORUS Ultra
|
MBGB-337
|
|
GIGABYTE X570 AORUS Pro
|
X570 AORUS Pro
|
MBGB-338
|
|
GIGABYTE X570 AORUS Elite
|
X570 AORUS Elite
|
MBGB-339
|
|
GIGABYTE X570 Gaming X
|
X570 Gaming X
|
MBGB-340
|
|
GIGABYTE X570 UD
|
X570 UD
|
MBGB-342
|
|
MSI MEG X570 Godlike
|
7C34-002R
|
MBMC-347
|
|
MSI Prestige X570 Creation
|
7C36-002R
|
MBMC-348
|
|
MSI MPG X570 Gaming Pro Carbon WiFi
|
7B93-001R
|
MBMC-350
|
|
MSI MPG X570 Gaming Edge WiFi
|
7C37-001R
|
MBMC-351
|
|
MSI MPG X570 Gaming Plus
|
7C37-004R
|
MBMC-352
|
|
MSI X570-A Pro
|
7C37-003R
|
MBMC-353
|
Be to, kitos pagrindinės plokštės yra suderinamos su
RYZEN 3000 OC Bracket AIO Mount
, tačiau jas turi modifikuoti pats naudotojas. Šios modifikacijos rekomenduojamos tik naudotojams, turintiems atitinkamų žinių ir patirties. Daugiau informacijos apie būtinus veiksmus rasite žemiau esančiame vaizdo įraše.
|
Pavadinimas
|
Gamintojo ID
|
CK dalies numeris
|
|
ASUS ROG Crosshair VIII Hero (WI-FI)
|
90MB10T0-M0EAY0
|
MBAS-448
|
|
ASUS Pro WS X570-ACE
|
90MB11M0-M0EAY0
|
MBAS-456
|
|
GIGABYTE X570 I AORUS Pro WiFi
|
X570 I AORUS Pro WiFi
|
MBGB-341
|
|
MSI MEG X570 ACE
|
7C35-002R
|
MBMC-349
|
Iki šiol suderinamumui buvo išbandytos tik X570 pagrindinės plokštės. Tačiau
der8auer RYZEN 3000 OC Bracket AIO Mount
taip pat bus suderinamas su įvairiomis senesnėmis AM4 pagrindinėmis plokštėmis, kurių ATX ir E-ATX formos faktorius. Mini-ITX pagrindinėse plokštėse dažnai būna kliudančių komponentų, kurie neleidžia pritvirtinti rinkinio.
Pastabos:
Naudokite tik AiO, turinčius Socket AM4 Retention Mounting Bracket!
Prašome remtis suderinamų pagrindinių plokščių sąrašu ir atitinkamomis pastabomis! Gali prireikti pritaikyti Bracket AIO Mount (žr. suderinamumo sąrašus!).
Išsamios ir labai rekomenduojamos surinkimo instrukcijos pateiktos susietame
vaizdo įraše (išorinė nuoroda)
.
Faktinis temperatūros sumažėjimas, kurį galima pasiekti naudojant
Ryzen 3000 OC Mounting Frame
, priklauso nuo naudojamo CPU ir CPU aušintuvo.
Techninė informacija:
-
Medžiaga: aliuminis, frezuotas ir anoduotas
-
Suderinamumas:
CPU: Ryzen 3000
Pagrindinės plokštės: AM4 lizdas, žr. suderinamumo sąrašus aukščiau
