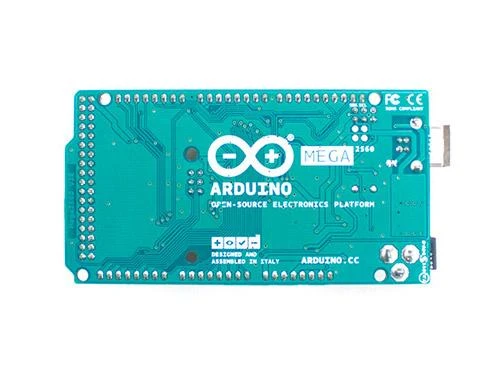

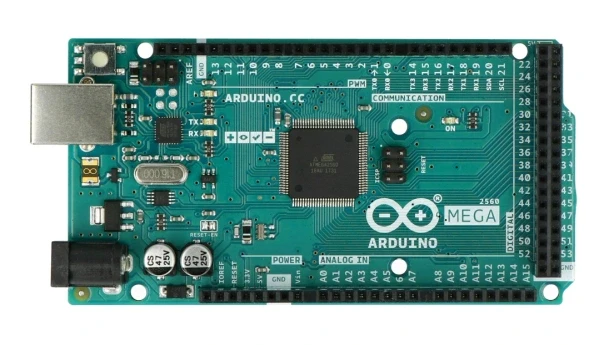

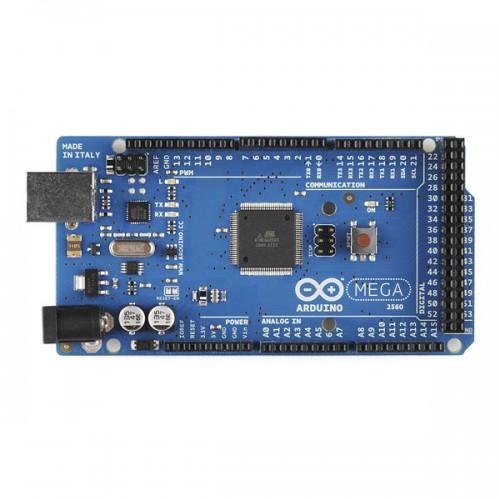

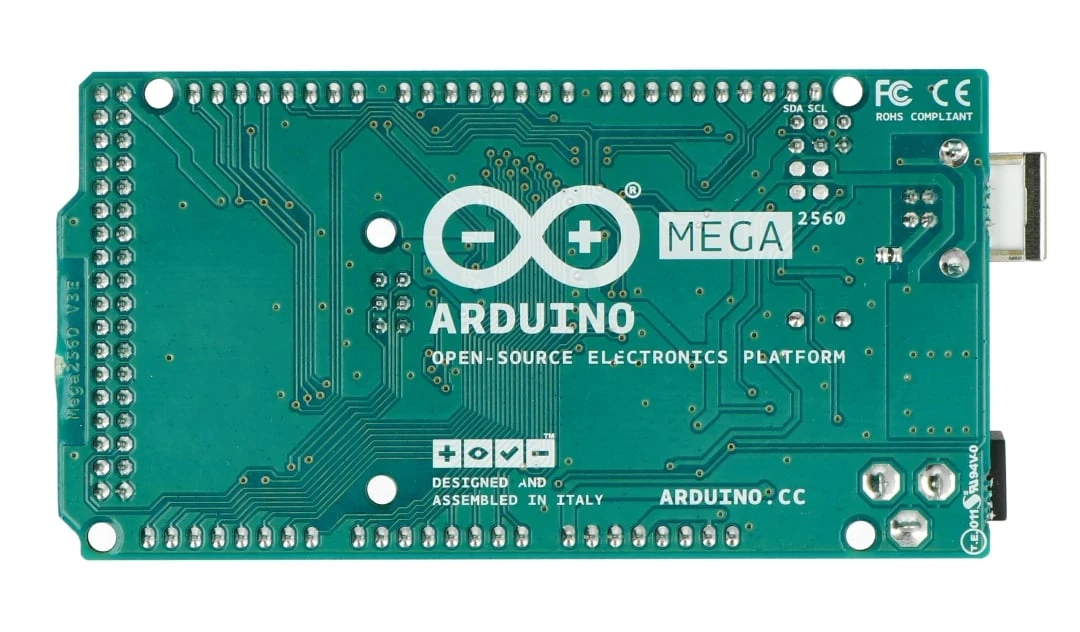

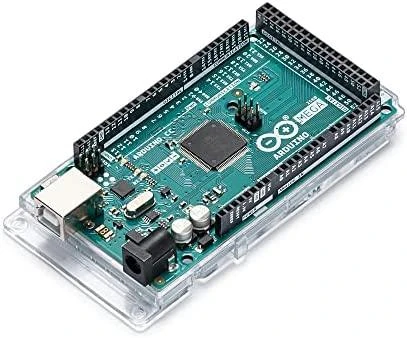

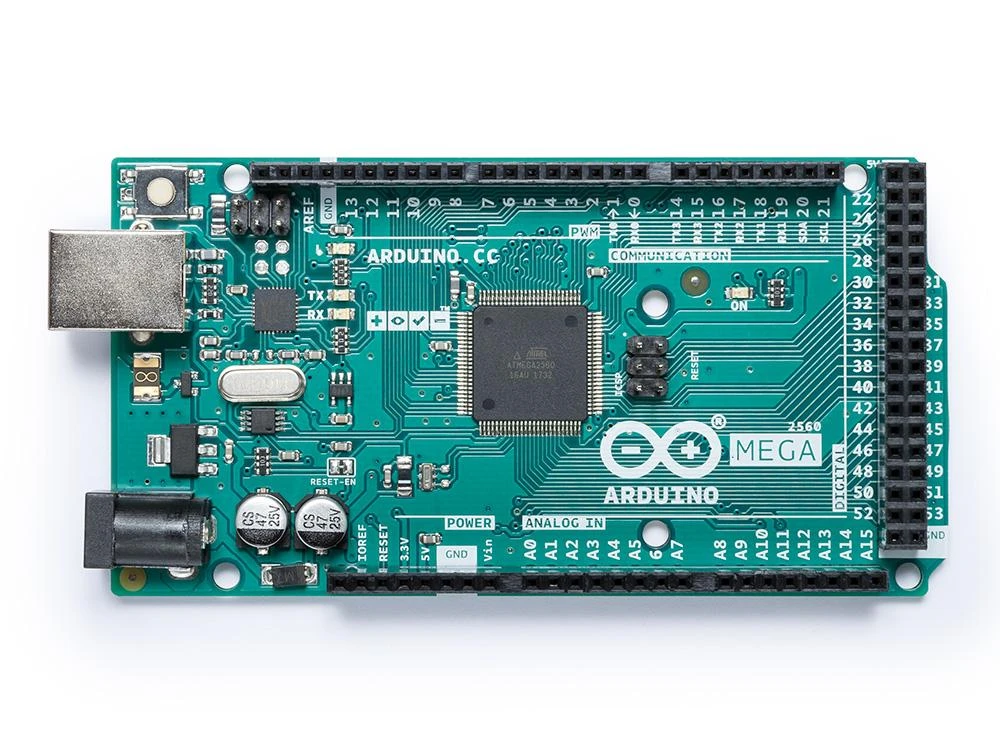

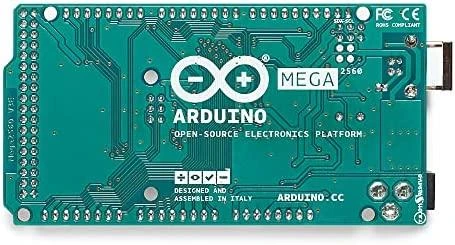

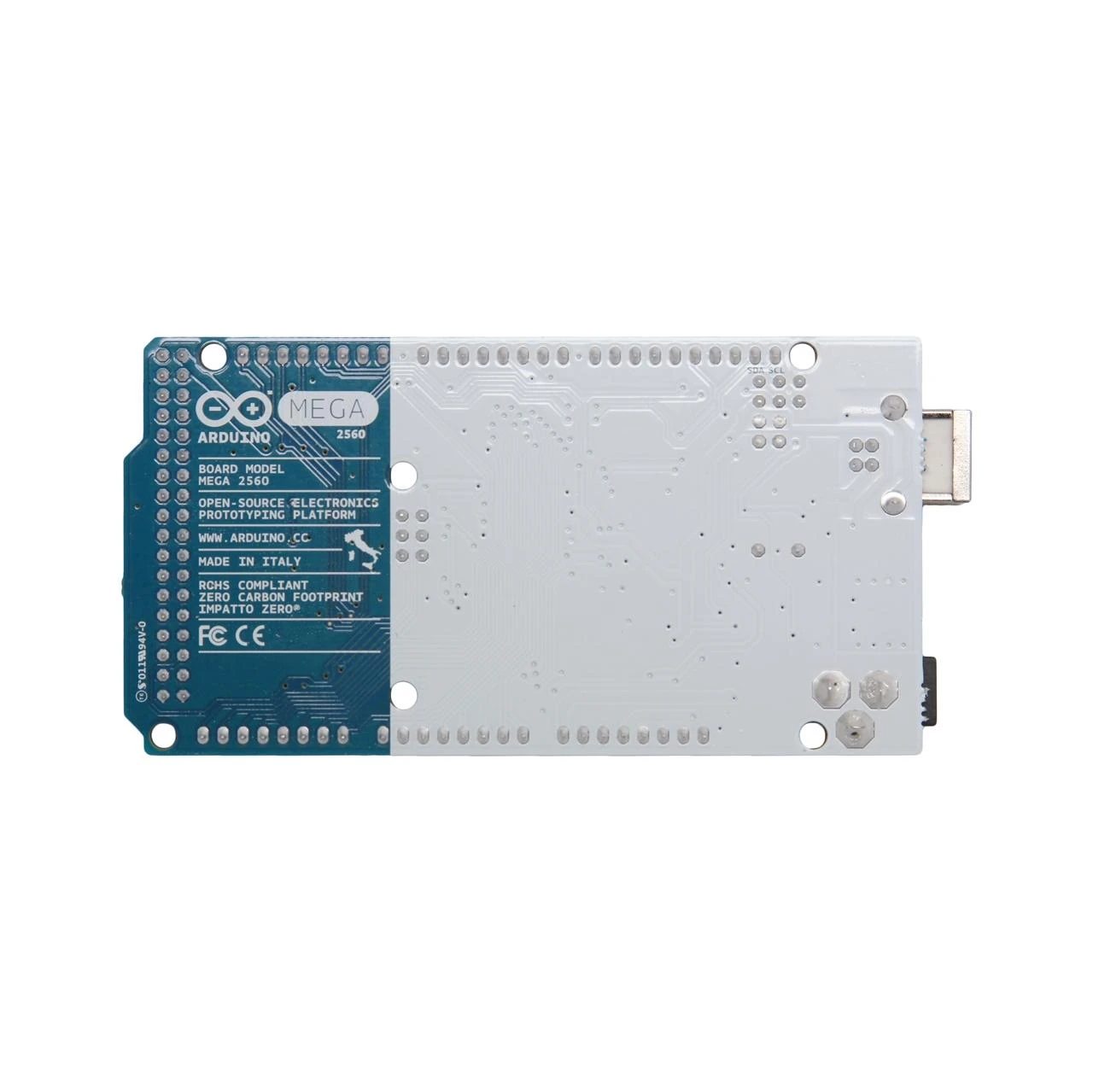

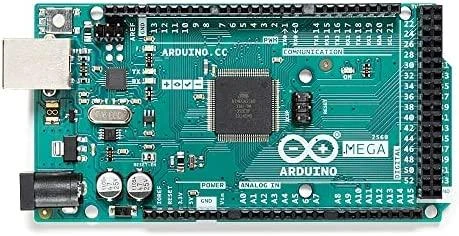

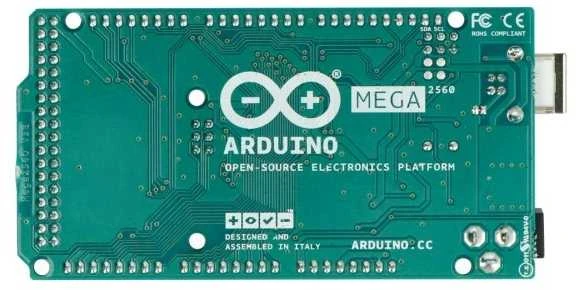

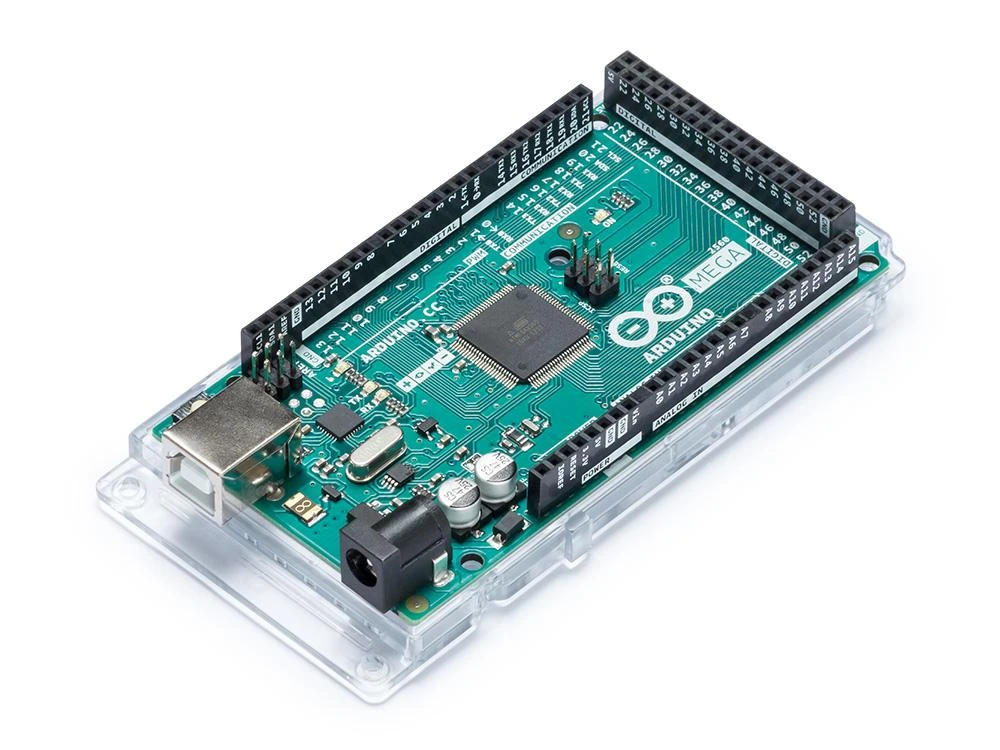

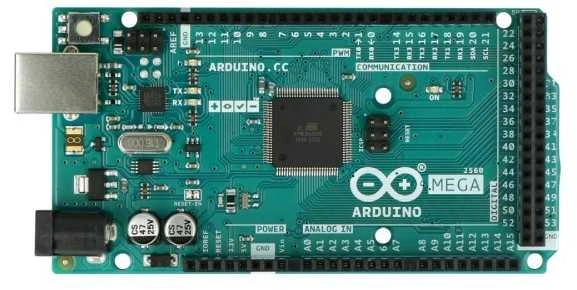

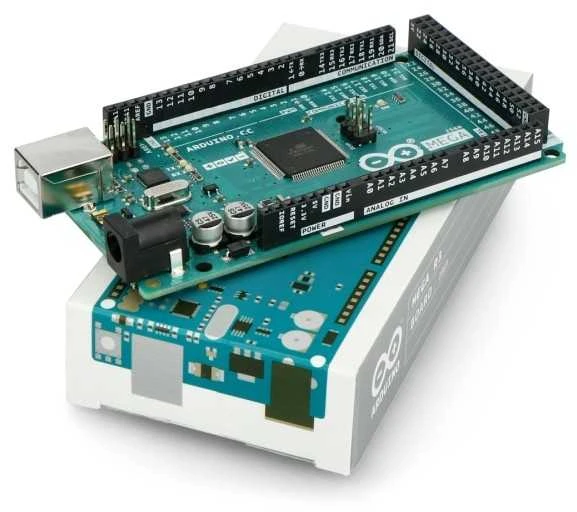

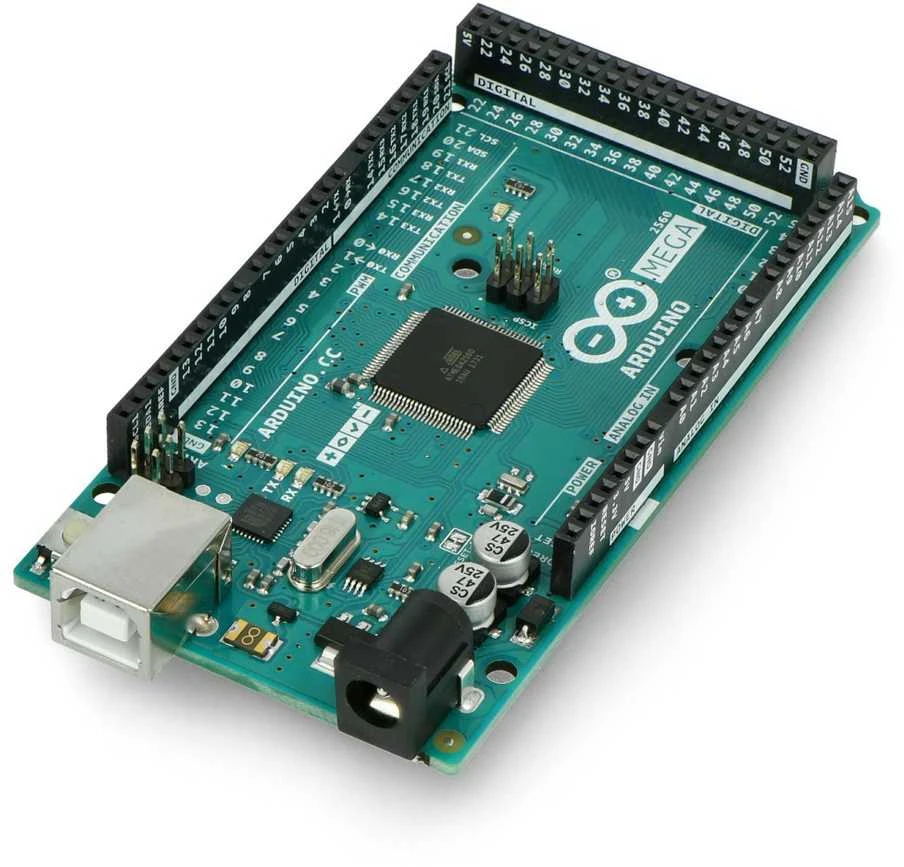

Arduino Mega 2560 Rev3

Mega 2560 yra valdiklių plokštė, kurioje naudojamas ATmega2560 mikrovaldiklis. Plokštė turi 54 skaitmeninius išėjimus/įėjimus iš kurių 14 gali būti naudojami kaip PWM išėjimai, 16 analoginių išvadų, 4 UARTs (techninės įrangos nuoseklūs portai), 16 MHz dažnio kvarcinį generatorių, USB jungtį, maitinimo jungtį, ICSP jungtį, perkrovimo mygtuką. Plokštėje yra visi elektronikos komponentai, reikalingi užtikrinti mikrovaldiklio darbą - užtenka prijungti maitinimo įtampą per tam skirtą lizdą arba prijungti USB laidą prie kompiuterio. Arduino Mega 2560 plokštė suderinama su dauguma Arduino UNO, Duemilanove, Diecimila praplėtimo plokščių.

Savybės:

• Įdiegtas įkrovos įkroviklis: įdiegtos įkrovos įkrovos dėka viskas, ko jums reikia norint užprogramuoti įrenginį, yra atitinkamas USB laidas ir programinė įranga iš gamintojo svetainės.
• Arduino skydas: jungčių išdėstymas leidžia montuoti tam skirtus skydus, vadinamuosius. Arduino skydas.
• Skaitmeniniai kaiščiai: 56 skaitmeniniai įėjimai / išėjimai leidžia, be kita ko: valdyti šviesos diodus, reles ir nuskaityti mygtukų būsenas.
• Srovės efektyvumas: didžiausias vieno kaiščio srovės efektyvumas yra 40 mA.
• PWM išėjimai: 15 PWM išėjimų leidžia, pavyzdžiui, valdyti variklius ir reguliuoti diodų ryškumą.
• Analoginiai įėjimai: 16 integruoto analoginio-skaitmeninio keitiklio įėjimų su 10 bitų skyros palaikymu, be kita ko: jutikliai su analogine išvestimi.
• Serijinis ryšys: įrenginys palaiko populiarias ryšio sąsajas, įskaitant: UART, I2C ir SPI.
• Specialios funkcijos: kai kurie smeigtukai turi specialių funkcijų, kurių trumpą aprašymą rasite mūsų vadove.
• Integruota atmintis: Atmega2560 sistema veikia 16 MHz dažniu ir turi 256 kB Flash programos atminties, 4 kB EEPROM ir 8 kB SRAM operacinės atminties.
• Maitinimo šaltinio nuolatinės srovės jungtis: „Arduino“ maitinimui galite naudoti bet kokį maitinimo šaltinį, kurio įtampa yra nuo 7 V iki 12 V, su DC5,5x2,1 mm jungtimi.
• Maitinimo šaltinis USB prievadas: Plokštę galima maitinti iš kompiuterio per USB kabelį, nepamirštant, kad didžiausias USB prievado srovės efektyvumas yra 500 mA. Arduino turi sistemą, kuri apsaugo lizdą nuo trumpojo jungimo ir per didelio srovės srauto.
• ICSP jungtis: Modulis turi ICSP kaiščius išoriniam AVR programuotojui prijungti.
• IOREF kaištis: IOREF kaištis leidžia tiesiogiai pasiekti įtampą, kuria veikia įvesties / išvesties kaiščiai.
• Integruotas šviesos diodas: prijungtas šviesos diodas prie 13 kaiščio leidžia derinti paprastas programas.
• 3.3V išėjimas: įmontuotas įtampos reguliatorius leidžia maitinti išorinius įrenginius su 3,3 V, kurių srovės suvartojimas yra iki 50 mA.

• Maitinimo įtampa: nuo 7V iki 12V
• Mikrovaldiklis: ATmega 2560
• - Maksimalus laikrodžio dažnis: 16 MHz
• - SRAM atmintis: 8 kB
• - „Flash“ atmintis: 256 kB (8 kB rezervuota įkrovos įkrovikliui)
• - EEPROM atmintis: 4 kB
• Įvesties / išvesties kaiščiai: 54
• PWM kanalai: 15
• Analoginių įėjimų skaičius: 16 (A/D keitiklio kanalai su 10 bitų skiriamąja geba)
• Serijinės sąsajos: 4xUART, SPI, I2C
• Išoriniai pertraukimai
• LED prijungtas prie 13 kaiščio
• USB A lizdas programavimui
• 5.5x2.1mm DC jungtis maitinimo šaltiniui

Arduino MEGA kūrimo plokštė tikrai yra įdomus pasiūlymas, ypač tiems, kurie jau yra susipažinę su Arduino UNO, tačiau jiems reikia platformos, kad galėtų vykdyti labai sudėtingą ir daug pastangų reikalaujantį projektą. Integruotas Atmega 2560 mikrovaldiklis turi 16 analoginių įėjimų ir 54 programuojamus skaitmeninius įėjimus/išėjimus periferiniams įrenginiams ir mygtukams. Keturi nuoseklieji prievadai išplečia ryšio su išorine įranga galimybes ir leidžia greičiau keistis duomenimis. Integruotas LED diodas, prijungtas prie skaitmeninio kaiščio Nr. 13, leidžia greitai patikrinti, ar tinkamai veikia į mikrovaldiklio atmintį įkelta programa.
