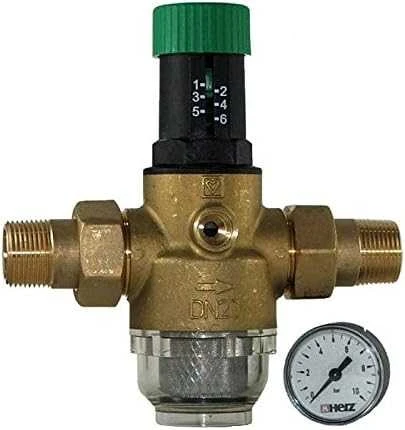

Herz Vandens slėgio reduktorius 1 '- 1268213

ČEKIJA Membraninis slėgio reduktorius 1268213 Naudojimas ir priežiūra Membraninis slėgio mažinimo įrenginys skirtas mažinti slėgį vandens tiekimo įrenginiuose ir kituose įrenginiuose, kuriuose nenaudojamos agresyvios ir sprogios priemonės. išėjimo slėgis yra reguliuojamas ir nesikeičia, kai pasikeičia įėjimo slėgis. Slėgis reguliuojamas žalios spalvos rankenėle. reduktorius gali būti sugadintas sukant rankenėlę už nustatymų ribų. Vožtuvas turi būti visiškai sandarus, kad būtų kuo mažiau vandens. Rekomenduojama, kad pagal DIN 1988 kvalifikuoti montuotojai palaikytų membraninį slėgio reduktorių. Patikrinkite filtrą reduktoriumi keletą kartų per metus ir jį pakeisti arba išvalyti, jei reikia. techniniai parametrai Didžiausias įėjimo slėgis: 16 bar Ekrano slėgio intervalas: 1 - 6 bar Gamyklinis rinkinys: 3 bar Maksimali temperatūra: 40 C Manometro skalė: 0 - 10 bar Filtro tankis: 0,3 mm Vidutinio dydžio: vanduo EN 1567 standartas Manometro jungtis: 1 / 4 "F (ISO 228-1) Jungtis: išorinis siūlas pagal ISO 7-1 įgyvendinimas Kūnas: žalvaris, kaltas pagal EN 12165; CW626N Viršelis: PA6- C60 Narė: EPDM Pavasaris: nerūdijančio plieno spyruoklės Sandarikliai: EPDM Jungiamasis antspaudas: Riešutai: PA, žali Filtras: nerūdijančio plieno Filtro dangtelis: grilamidas TR90 Keisti Prieš montuojant membraninį slėgio reduktorių, įrenginys turi būti kruopščiai nuplautas. reduktorius montuojamas horizontaliai, į jį atsuktas filtras. Srauto kryptis turi atitikti reduktoriaus korpuso ženklinimą. Tinkamam veikimui užtikrinti prieš reduktorių ir už jo turi būti laikomos tiesios dalys, atitinkančios ne mažiau kaip 5 DN vamzdžio. Rėmo matuoklis, kuris yra rinkinyje, turi būti pritvirtintas prie reduktoriaus korpuso (jį galima pritvirtinti iš dviejų pusių). Prieš reduktorių ir už jo turėtų būti įrengti nupjovimo vožtuvai.
