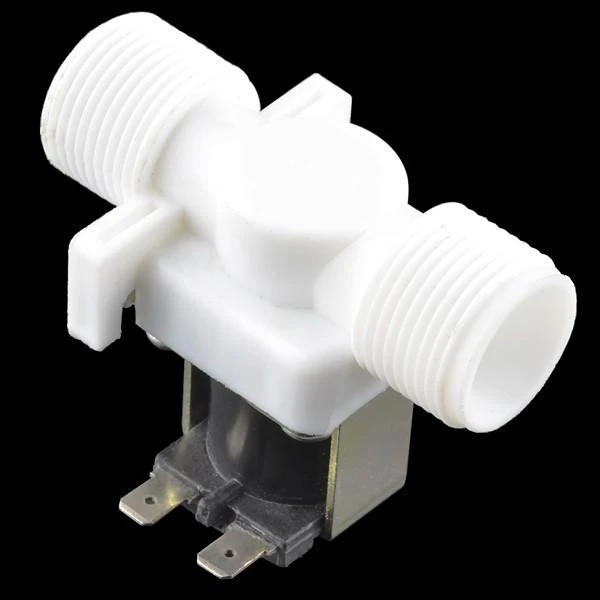

Elektromagnetinis vožtuvas 12 V - 3 / 4", SparkFun ROB-10456, modelis - AN-01993, žema kaina

1. Kaip prijungti SparkFun elektromagnetinį vožtuvą prie Arduino?

Šis 12 V elektromagnetinis vožtuvas su Arduino jungiamas per relių modulį ar MOSFET tranzistorių. Tiesioginis prijungimas gali pažeisti mikrovaldiklį. Prireiks išorinio 12 V maitinimo šaltinio, nes Arduino suteikia tik 5 V. Vožtuvą valdysite signaliniu kontaktu.

2. Kokia minimali vandens slėgio vertė šiam vožtuvui?

Mažiausias reikalaujamas slėgis yra 0,2 baro, kuris atitinka 20 kPa. Esant tokiam slėgiui, vožtuvas praleidžia maždaug 3 litrus vandens per minutę. Be šio minimalaus slėgio vožtuvas pilnai neatsidarys, tad naudojimui čiaupu ar sodo žarna ši sąlyga lengvai pasiekiama.

3. Ar vožtuvas pradinėje būsenoje būna atidarytas ar uždarytas?

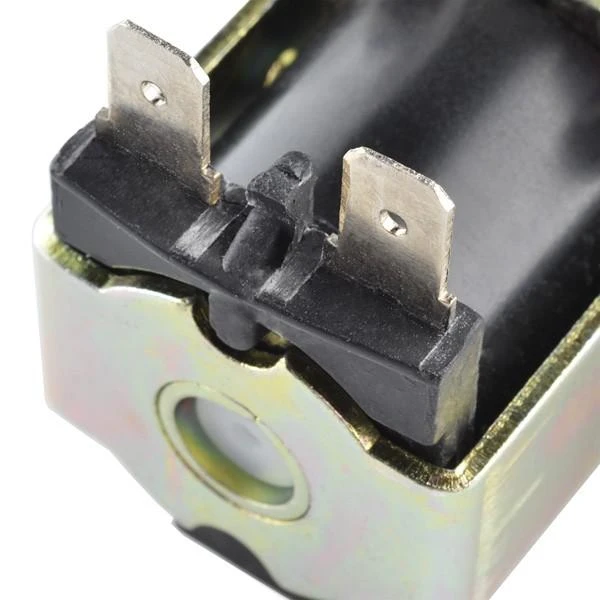

Šis elektromagnetinis vožtuvas pradinėje būsenoje visada yra uždarytas. Maitinimo nebuvimas užtikrina, kad skystis netekės. Tik tiekiant 12 V įtampą, ritė įjungia vožtuvą ir atidaro angą, leidžianti vandeniui tekėti. Srovės stipris atidarymo metu siekia 350 mA.

4. Kokio skersmens jungtis naudojama vandens žarnai?

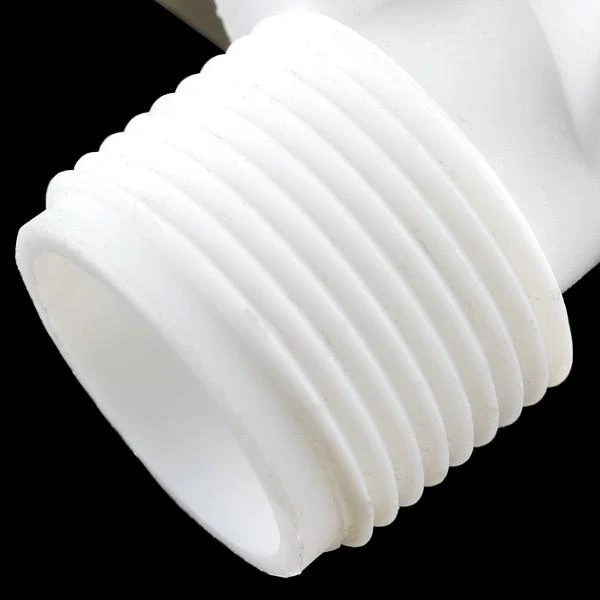

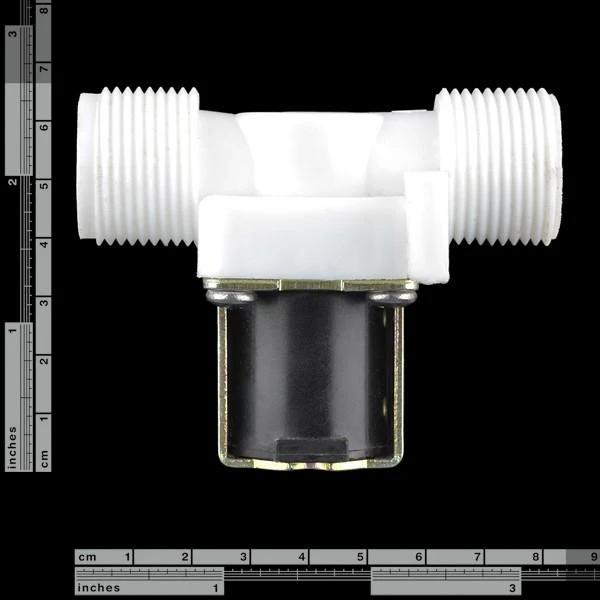

Jungties vidinis skersmuo yra 20 mm, o išorinis siekia 26 mm. Srieginiai įvadai yra 3/4 colio dydžio. Tai tinkama sodo žarnoms ir standartiniams čiaupo vandens kanalams. Prieš montuojant rekomenduojama patikrinti sriegių suderinamumą su jūsų sistema.

5. Kaip šis vožtuvas valdomas kompiuteriu su Raspberry Pi?

Valdymui per Raspberry Pi naudokite GPIO kaištį ir prijunkite relių modulį. Relė tarpininkauja tarp mikrovaldiklio ir 12 V spaustuko. Rašote programinį kodą, pavyzdžiui, Python kalba, kuris pagal signalą atidaro ar uždaro vožtuvą. Tai automatizuoja skysčių tvarkymo sistemas namų laboratorijose.
