Shining 3D ŠVYTINTI 3D EinScan Trak

Kam skirtas „EinScan Trak“?

„EinScan Trak“ skirta profesionaliems vartotojams, kuriems reikia greitai suskaitmeninti didelius objektus, kartu fiksuojant detales ir sunkiai pasiekiamas vietas. Belaidžio sekimo ir nuimamo rankinio skaitytuvo derinys daro sistemą ypač naudingą, kai tas pats darbo eiga apima ir didelius paviršius, ir detalų nuskaitymą. Sistema ypač gerai tinka automobilių pramonei, atvirkštinei inžinerijai, produktų kūrimui, transporto priemonių modifikavimui, restauravimui, pramoniniam dizainui ir techninei dokumentacijai . Taikymo sritys apima transporto priemonių, didelių komponentų ir kitų objektų, kur reikia suskaitmeninti tiek bendrą geometriją, tiek smulkias detales, nuskaitymą.

Belaidis skenavimas be žymeklių

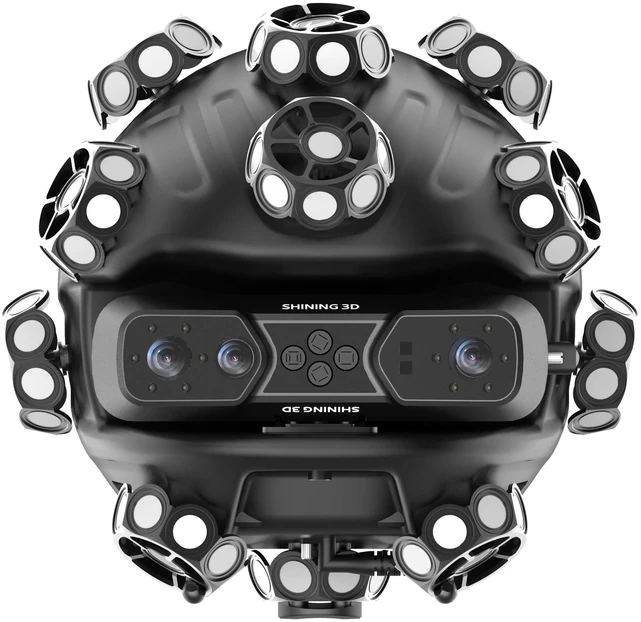

„EinScan Trak“ sukurtas lanksčiam darbo eigai su belaidžiu, žymeklių nereikalaujančiu 3D nuskaitymu. Sferinio skaitytuvo modulyje yra įmontuoti šviesą atspindintys taikiniai, leidžiantys sekimo įrenginiui realiuoju laiku sekti skaitytuvo padėtį. Tai reiškia, kad galite nuskaityti didelius, lygius paviršius nedėdami fizinių žymeklių ant paties objekto.

Tais atvejais, kai reikalingas didžiausias įmanomas tikslumas, vis tiek rekomenduojama naudoti visuotinius žymeklius.

Viena sistema su dviem darbo režimais

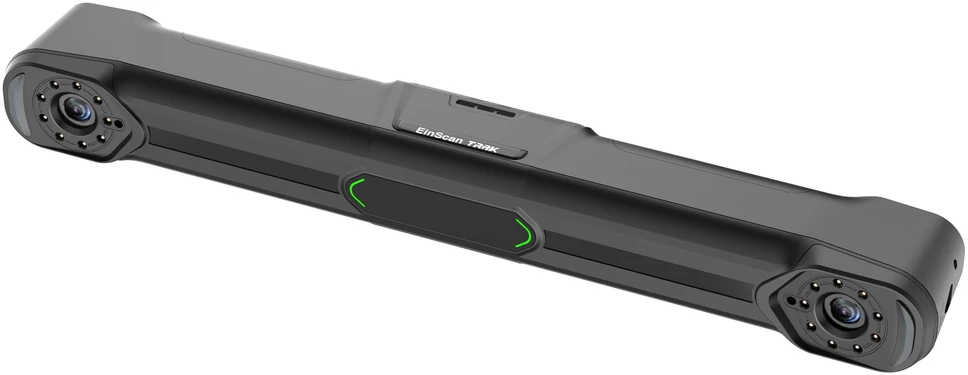

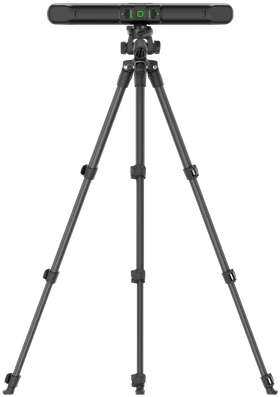

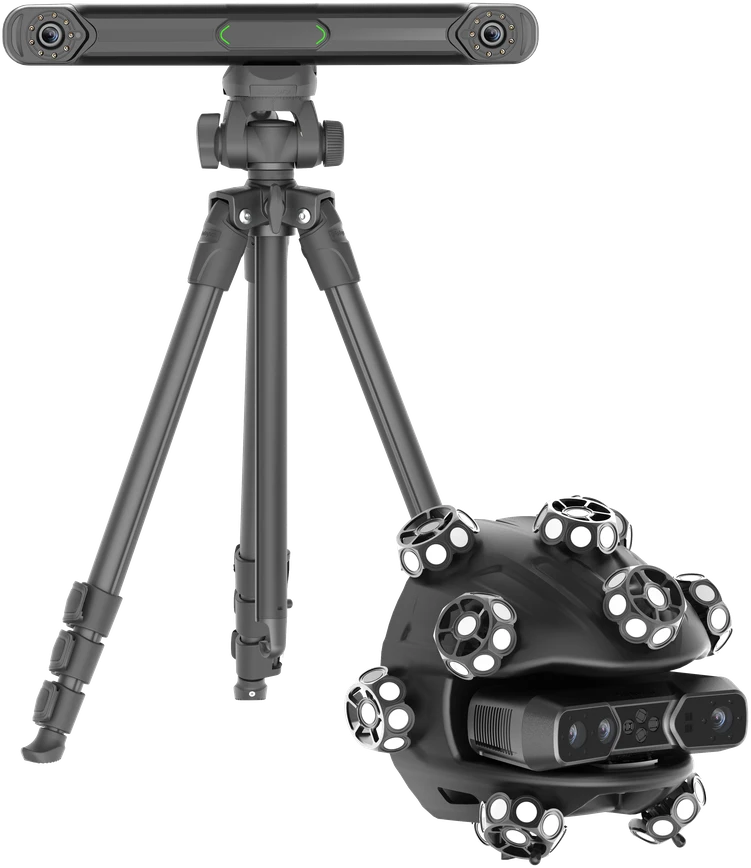

„EinScan Trak“ sujungia sekimo sistemą su nuimamu rankiniu skaitytuvu. Sekimo režimu sistema naudojama dideliems objektams ir dideliems paviršiams, o rankinio skaitytuvo režimas suteikia didesnį lankstumą nuskaitant mažesnius objektus, detales ir sunkiai pasiekiamas vietas.

Sekimo įrenginį galima perkelti skenavimo metu, kad būtų padidintas skenavimo plotas. Rankinį skaitytuvą taip pat galima nuimti ir naudoti atskirai, todėl galima perjungti du darbo režimus, priklausomai nuo to, kuri objekto dalis yra skaitmeninama.

aukštis: 100%
objekto-tinka:viršelis
ekranas:blokas
„>“ aukštis: 100%
objekto-tinka:viršelis
ekranas:blokas
„>“ aukštis: 100%
objekto-tinka:viršelis
ekranas:blokas
„>“ 15 m³ sekimo tūris

Sekimo režimas užtikrina 15 m³ sekimo tūrį ir 800–4000 mm sekimo atstumą. Tai suteikia daug judėjimo laisvės skenuojant transporto priemones, laivus, mašinų komponentus ir kitus didelius objektus. Sistema palaiko belaidį skenavimą per „Wi-Fi 6“, taip pat atskirą LAN ryšį.

Trys lazerio režimai

„EinScan Trak“ turi tris lazerio režimus, skirtus skirtingoms geometrijos rūšims. 19+19 susikryžiavusių lazerio linijų yra optimizuotos efektyviam didesnių paviršių nuskaitymui. 7 lygiagrečios lazerio linijos naudojamos smulkioms detalėms ir aštriems kraštams, o viena lazerio linija skirta gilioms skylėms ir įgilintoms vietoms.

Tai leidžia pritaikyti skenavimo režimą prie objekto geometrijos ir derinti skirtingus duomenų rinkimo tipus toje pačioje darbo eigoje.

Didelis greitis ir lanksti raiška

„EinScan Trak“ gali užfiksuoti iki 2 630 000 taškų per sekundę ir siūlo 0,05–10 mm skiriamąją gebą. Tame pačiame projekte galima naudoti skirtingas skiriamąsias gebas, todėl detalesnes sritis galima nuskaityti didesne skiriamąja geba, nereikalaujant viso objekto apdoroti tuo pačiu būdu.

Tame pačiame projekte taip pat galima sujungti duomenis iš sekimo režimo ir rankinio skaitytuvo režimo. Skirtingus lazerio režimus ir skiriamąsias gebas galima sujungti, kad būtų sukurtas visas 3D modelis, tuo pačiu sumažinant nereikalingą duomenų rinkimą.

5 MP spalvų tekstūra

Integruota 5 MP tekstūrų kamera gali užfiksuoti objektų spalvas ir medžiagų detales. Tai taip pat leidžia sistemai tinkama naudoti ten, kur svarbi vizualinė informacija, pavyzdžiui, kultūros paveldo, meno, tyrimų, papildytosios realybės (AR), virtualios realybės (VR) ir skaitmeninio turinio kūrimo srityse.

Lankstus naudojimas ir ilgas baterijos veikimo laikas

„EinScan Trak“ yra skirtas naudoti tiek patalpose, tiek lauke ir gali veikti esant stipriam aplinkos apšvietimui iki 110 000 liuksų. Sistema gali apdoroti įvairias medžiagas, įskaitant juodus ir atspindinčius paviršius.

Sekiklis veikia iki 5,5 valandos , o nešiojamasis skaitytuvas gali būti naudojamas iki 3,5 valandos . Baterijas galima pakeisti veikimo metu, kad nuskaitymas būtų nepertraukiamas. Standartiškai pridedamos keturios baterijos.

EXScan Trak ir EXMeasure

„EXScan Trak“ yra „EinScan Trak“ skenavimo programinė įranga, palaikanti tokias funkcijas kaip išmanusis skirtingų skenavimo režimų ir skiriamųjų gebų sujungimas, lazerinių režimų perjungimas ir redagavimo bei grįžtamojo ryšio įrankiai skenavimo metu.

„EXMeasure“ skirta matmenų analizei ir nuskaitytų duomenų patikrinimui. Programinė įranga apima lanksčiojo lygiavimo, GD ir kitus įrankius.
T patikra, spalvų žemėlapių palyginimas, vaizdinis ataskaitų teikimas ir automatinis geometrinių elementų išskyrimas.

Įsigijus „EinScan Trak“, be papildomo mokesčio pridedama 1 metų „EXMeasure“ licencija . Į paketą įeina vienerių metų licencijos kortelė.

Techninės specifikacijos

Darbo režimas	Sekimo režimas / Rankinio skaitytuvo režimas
Skenavimo technologija	Lazeris
Lazerio režimai	19+19 susikryžiavusių lazerio linijų / 7 lygiagrečios lazerio linijos / viena lazerio linija
Rezoliucija	0,05–10 mm
Tūrinis tikslumas	Iki 0,1 mm
Skenavimo greitis	Iki 2 630 000 taškų/s
Sekimo atstumas	800–4000 mm
Darbinis atstumas, nešiojamas skaitytuvas	100–500 mm
Stebėjimo apimtis	15 m³
Maksimalus matymo laukas, sekimas	4796 × 4174 mm, esant 4000 mm atstumui
Maksimalus matymo laukas, laikant rankoje	547 × 463 mm, esant 500 mm atstumui
Kameros	Sekiklis: 2 × 5 MP kameros Skeneris: 2 × 2 MP gylio kameros + 5 MP tekstūros kamera
Išvesties formatai	STL, OBJ, PLY, 3MF, ASC
Baterijos veikimo laikas, sekiklis	Iki 5,5 valandų
Baterijos veikimo laikas, nešiojamas skaitytuvas	Iki 3,5 valandos
Baterijų skaičius	4 standartinės komplektacijos
Baterija, matmenys	82,1 × 28,3 × 26,4 mm
Baterija, svoris	110 g
Sekiklis, Matmenys	462 × 68 × 54 mm
Svorio sekiklis	1,02 kg
Rankinis skaitytuvas, matmenys	199 × 193 × 172 mm
Rankinis skaitytuvas, svoris	0,48 kg
Sferinio skenerio konfigūracija, matmenys	244 × 186 × 238 mm
Sferinio skaitytuvo konfigūracija, svoris	1,46 kg
Darbinė temperatūra	–10 °C iki 40 °C
Lazerinė klasė	2 klasė
Ryšys	USB C tipo / LAN / „Wi-Fi 6“

Kompiuterio reikalavimai: „Windows 10/11“ 64 bitų, „NVIDIA GeForce RTX 3060“ arba naujesnė vaizdo plokštė su bent 6 GB vaizdo atminties, bent 32 GB RAM, USB 3.0 ir LAN. Procesorius: 13 kartos „Intel Core i7-13650HX“ arba naujesnis arba „AMD Ryzen 7 7735H“ su „Radeon Graphics“ arba naujesne.
