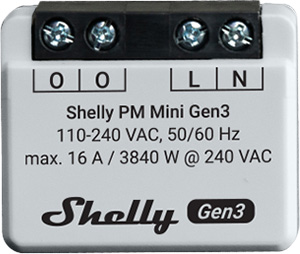

Išmanusis galios matuoklis Shelly Mini PM Gen3

Shelly PM Mini Gen3

Įrenginio identifikavimas

• Įrenginio pavadinimas: Shelly PM Mini Gen3

• Įrenginio modelis: S3PM-001PCEU16

• Įrenginio SSID: ShellyPMMiniG3-XXXXXX

• BLE modelio ID: 0x1023

Trumpas aprašymas

Shelly PM Mini Gen3 yra mažos formos galios matuoklis. Patobulintas visais gen2 programinės įrangos lankstumo aspektais, jis suteikia profesionaliems integratoriams papildomų galimybių galutinio kliento sprendimams. Jis gali veikti atskirai vietiniame "Wi-Fi" tinkle arba gali būti valdomas per debesijos namų automatizavimo paslaugas, naudojant MQTT, HTTP ir "WebSocket". Visi įeinantys ryšiai palaiko TLS. Įrenginys yra patobulinta "Shelly Plus PM Mini" versija su pažangesniu procesoriumi ir didesne atmintimi.

Vartotojas gali pasiekti, nustatyti ir stebėti "Shelly PM Mini Gen3" nuotoliniu būdu, taip pat įrenginys gali pasiekti automatizavimo sistemą ir palaikyti ryšį su ja, jei jie yra toje pačioje tinklo infrastruktūroje.

Įrenginys turi integruotą žiniatinklio sąsają, kuria galima stebėti ir valdyti įrenginį, taip pat koreguoti jo nustatymus.

Pagrindinės funkcijos

• Galios matuoklis: Sukurtas kaip nedidelio formato galios matuoklis, leidžiantis stebėti prijungtų prietaisų suvartojamą galią.

• Didesnis programinės įrangos lankstumas: Paveldėtas 2 kartos programinės įrangos lankstumas, todėl profesionalūs integratoriai turi papildomų galimybių kurti galutinių klientų sprendimus.

• Kompaktiškas dydis: PM Mini Gen3 galima prijungti labai mažose erdvėse, nepasiekiamose kitiems įrenginiams.

• Pagerintas procesorius ir atmintis: Pagerintas procesorius ir padidinta atmintis, kad būtų užtikrintas didesnis našumas.

• ³

  "

  ³

• Tolydi prieiga: Vartotojas gali pasiekti, nustatyti ir stebėti nuotoliniu būdu, taip pat palaikyti ryšį su automatikos sistema toje pačioje tinklo infrastruktūroje.

• Įterpta žiniatinklio sąsaja: Turi įterptą žiniatinklio sąsają, skirtą stebėjimui, valdymui ir nustatymų koregavimui.

• BLE Gateway: Medžiaga, jungianti jūsų "Shelly BLU" įrenginius su platesne "Shelly" ekosistema. Jis priima "Bluetooth" signalus ir siunčia juos į debesį arba vietoje į kitą ne "Bluetooth" įrenginį.

• "WiFi" diapazono plėstuvas daiktų interneto įrenginiams: "WiFi" plėstuvas naudojamas siekiant išplėsti "WiFi" tinklo aprėptį, nes priima dabartinį "WiFi" signalą, sustiprina jo stiprumą ir tada sustiprintą signalą perduoda didesniame plote.

• Skirtis: https://shelly-api-docs.shelly.cloud/gen2/Scripts/ShellyScriptLanguageFeatures/

• Didelis integracijos spektras: Įrenginį galima integruoti su trečiųjų šalių namų sistemomis, dokumentuotu HTTP API, MQTT(s), žiniatinklio kabliukais per HTTP ir HTTPS, UDP

Panaudojimo atvejai

• Energijos suvartojimo stebėjimas: Pagrindinė paskirtis - stebėti prijungtų prietaisų energijos suvartojimą realiuoju laiku. Ši informacija gali būti vertinga siekiant suprasti energijos vartojimo modelius ir priimti pagrįstus sprendimus dėl vartojimo mažinimo.

• Energijos vartojimo efektyvumo optimizavimas: Nustatykite daug energijos naudojančius prietaisus ir optimizuokite jų naudojimą, kad pagerintumėte bendrą energijos vartojimo efektyvumą namuose ar darbo vietoje.

• Įrenginių būklės tikrinimas: Stebėkite atskirų prietaisų elektros energijos naudojimą, kad galėtumėte įvertinti jų būklę ir veikimą laikui bėgant. Staigūs energijos suvartojimo šuoliai ar pokyčiai gali reikšti prietaiso problemas.

  .

• Išlaidų valdymas: Žinodami elektros energijos suvartojimą, galite įvertinti konkrečių prietaisų veikimo išlaidas ir efektyviau valdyti išlaidas elektrai.

• Efektyvus vietos pritaikymas: Įrenginį galima integruoti į standartines elektros sienines dėžutes, už kištukinių lizdų, šviesos jungiklių ar kitose vietose, kur yra mažai vietos.

• Nuotolinis stebėjimas: Kaip ir "Shelly 1PM Mini Gen3", "PM Mini Gen3" taip pat palaiko nuotolinę prieigą. Tai leidžia stebėti elektros energijos suvartojimą net ir tada, kai esate toli nuo namų.

Sujungimai

Amazon Alexa palaikomos galimybės

Taip

"Google Smart Home" palaikomos savybės

Taip

Samsung SmartThings palaikomos savybės

Taip

Supaprastinta vidinė schema

Įrenginio elektrinės sąsajos

Įvestys

• 2 linijiniai įėjimai su varžtiniais gnybtais: 1 L ir 1 N

Išėjimai

• 2 apkrovos grandinės išėjimai (viduje sujungti tilteliais): 2 O

Sujungiamumas

• Wi-Fi

• Bluetooth

Apsaugos funkcija

• Vidinis temperatūros jutiklis ir pranešimas apie ją

Palaikomi apkrovos tipai

• Rezistyvinė (kaitrinės lemputės, šildymo prietaisai)

• Kondensiniai (LED šviesos diodų tvarkyklės, kondensatorių baterijos, elektroninė įranga, variklių paleidimo kondensatoriai)

• Indukciniai (transformatoriai, ventiliatoriai, šaldytuvai, oro kondicionieriai)

Vartotojo sąsaja

Įvestys

• Vienas (valdymo) mygtukas

  • Paspauskite ir palaikykite 5 sekundes, kad įjungtumėte įrenginio prieigos tašką ir "Bluetooth" ryšį.

  • Spauskite ir palaikykite 10 sekundžių, jei norite atstatyti įrenginio gamyklinius parametrus.

Išvestys

• LED (vienspalvė) indikacija

  • AP (prieigos taškas) įjungtas ir "Wi-Fi" išjungtas:
    1 sekundė ĮJUNGTA / 1 sekundė IŠJUNGTA

  • "Wi-Fi" įjungtas, bet neprijungtas prie "Wi-Fi" tinklo:
    1 sekundė ĮJUNGTA / 3 sekundės Išjungta

  • Prisijungta prie "Wi-Fi" tinklo:
    Nuolat ĮJUNGTA

  • "Cloud" įjungtas, bet neprijungtas:
    1 sekundė ĮJUNGTA /5 sekundės IŠJUNGTA

  • Prisijungta prie "Shelly Cloud":
    Nuolat ĮJUNGTA

  • OTA (Over the Air Update):
    ½ sekundę ĮJUNGTA / ½ sekundę IšJUNGTA

  • Mygtukas nuspaustas ir laikomas 5 sekundes:
    ½ sekundė ĮJUNGTA / ½ sekundė IšJUNGTA

  • Mygtuko paspaudimai ir laikymas 10 sekundžių:
    ¼ sekundė ĮJUNGTA / ¼ sekundė IšJUNGTA

Pateiktas sąrašas pradedamas nuo pradinės įrenginio būsenos ir mažiausio prioriteto. Kiekviena kita būsena panaikina ankstesnę.

Specifikacijos

Pagrindinės laidų schemos

Legenda
