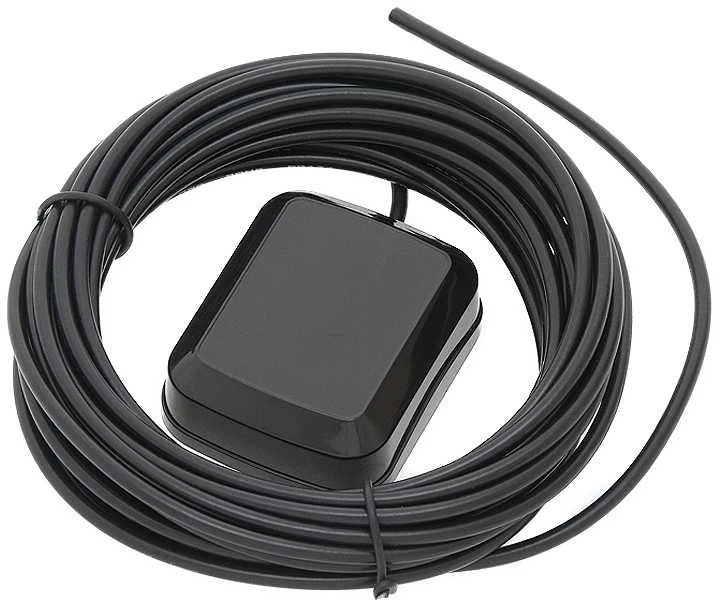

GPS anteną galima montuoti tiek automobilio kėbulo viduje (pvz., ant priekinio stiklo), tiek išorėje, naudojant labai stiprų magnetą, esantį korpuse. Antenos pastatymas automobilio išorėje pagerina palydovo signalo priėmimą.
Šios specifikacijos garantuoja antenos konstrukcijos kokybę. Šis prietaisas yra jautrus elektrostatinei iškrovai – reikia imtis atsargumo priemonių.
Srovės charakteristikos (antena)
•
Dažnių diapazonas 1575,42 MHz ± 1,02 MHz
•
VSWR 1.5:1 3 dažnių juosta > 10 MHz
•
Varža 50 omų
•
5 dBic stiprinimas
•
RHCP poliarizacija
Mažo triukšmo stiprintuvas
•
Dažnių diapazonas 1575,42 MHz ± 1,02 MHz
•
Nuolatinė įtampa 3–5 V
•
Stiprinimas 28±3dB
•
Ribiniai diapazonai ≥25dB (dažnių diapazonas +100MHz) ≥40dB (dažnių diapazonas –100MHz)
•
Išėjimo VSWR 1,5 6 NSR 1,2
•
Nuolatinė srovė 10,5 mA
Bendras svoris (įskaitant jungtį)
•
Dažnių diapazonas 1575,42 MHz ± 1,02 MHz
•
Išėjimo VSWR 1.5
•
Stiprinimas 26±3dBic
•
Varža 50 omų
Medžiagos
•
Antena - dielektrinis keraminis elementas
•
PCB - FR4
•
Ekranavimo elementas - cinkuotas plienas
•
Kabelis - RG174, slopinimas: 1,3 dB/m, ilgis - 500±5 cm
•
Matmenys 49,5 x 40,2 x 15,5 mm ±0,5 mm
Aplinkos sąlygos
•
Darbinė temperatūra -25ºC ~ +65ºC
•
Laikymo temperatūra -45ºC ~ +86ºC
•
IP67 atsparumo klasė
