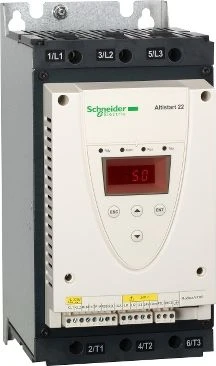

„Schneider Electric“ švelnaus paleidimo įrenginys ATS22 3x240...440VAC 45kW 88A (ATS22D88Q)

Softstart ATS22 3x240...440VAC 45kW 88A (ATS22D88Q)   Parametry podstawowe Gama produktów Altistart 22 Typ produktu lub komponentu Urządzenie łagodnego rozruchu Przeznaczenie urządzenia Silniki asynchroniczne Zastosowanie produktu Pumps and fans Nazwa komponentu ATS22 Ilość faz w sieci 3 fazy Znamionowe napięcie zasilania [Us] 230...440 V - 15...10 % Moc silnika w kW 22 kW 230 V45 kW 400 V45 kW 440 V Nastawiony fabrycznie prąd 81 A Strata mocy w watach (W) 66 W do zastosowań standardowych Kategoria użytkowania AC-53A Rodzaj rozruchu Rozruch ze sterowaniem momentem (prąd ograniczony do 3,5 In) Rating startera IcL 88 A połączenie w lini zasilania silnika do zastosowań standardowych Stopień ochrony IP IP20 Parametry uzupełniające Wersja urządzenia Z radiatorem Dostępna funkcja Wewnętrzny stycznik By-pass Wartości graniczne napięcia wyjściowego 195...484 V Częstotliwość zasilania 50...60 Hz - 10...10 % Częstotliwość sieci 45...66 Hz Podłączenie urządzenia W linii zasilającej silnikDo zacisków uzwojeń silnika połączonych w trójkąt Napięcie sterujące [Uc] 230 V -15...10 % 50/60 Hz Zuzycie obwodu sterowania 20 W Liczba wyjść dyskretnych 2 Typ wyjścia dyskretnego Wyjścia przekaźnika R1 230 V działanie, alarm, wyzwalanie, zatrzymanie, brak zatrzymania, start, gotowy Z/OWyjścia przekaźnika R2 230 V działanie, alarm, wyzwalanie, zatrzymanie, brak zatrzymania, start, gotowy Z/O Minimalny prąd łączeniowy 100 mA 12 V DC wyjścia przekaźnika Maksymalny prąd łączeniowy 5 A 250 V AC rezystancyjne 1 wyjścia przekaźnika5 A 30 V DC rezystancyjne 1 wyjścia przekaźnika2 A 250 V AC indukcyjne 0.4 20 ms wyjścia przekaźnika2 A 30 V DC indukcyjne 7 ms wyjścia przekaźnika Liczba wejść dyskretnych 3 Typ wejścia dyskretnego Wejścia logicznego LI1, LI2, LI3 5 mA 4.3 kom Napięcie wejścia dyskretnego 24 V = 5 mA Prąd wyjściowy 0.4...1 Icl regulowany Weście czujnika PTC 750 Ohm Protokół portu komunikacyjnego Modbus Typ złącza (konektora) 1 RJ45 Łącze komunikacyjne Szeregowy Interfejs fizyczny Protokół RS-485 wielopunktowy Prędkość transmisji 4800, 9600 lub 19200 bps Zainstalowane urządzenie 31 Rodzaj zabezpieczenia Zabezpieczenie cieplne silnikUszkodzenie fazy liniaZabezpieczenie cieplne rozrusznik Oznakowanie CE Rodzaj chłodzenia Konwekcja wymuszona Położenie pracy Pionowy +/- 10 stopni Wysokość 295 mm Szerokość 145 mm Głębokość 207 mm Masa produktu 12 kg Zakres mocy silnika AC-3 15...25 kW w 200...240 V 3 fazy30...50 kW w 380...440 V 3 fazy Typ układu rozruchu silnika Soft starter Środowisko pracy Kompatybilność elektromagnetyczna Przewodzenie i emisja promienista poziom A IEC 60947-4-2Tłumione przebiegi oscylacyjne poziom 3 IEC 61000-4-12Wyładowanie elektrostatyczne poziom 3 IEC 61000-4-2Odporność na elektryczne stany przejściowe poziom 4 IEC 61000-4-4Odporność na interferencję radioelektryczną promieniowaną poziom 3 IEC 61000-4-3Impuls napięcia/prądu poziom 3 IEC 61000-4-5 Normy EN/IEC 60947-4-2 Certyfikaty produktu CCCCSAC-TickGOSTUL Odporność na wibracje 1 gn 13...200 Hz EN/IEC 60068-2-61.5 mm 2...13 Hz EN/IEC 60068-2-6 Odporność na wstrząsy 15 gn 11 ms EN/IEC 60068-2-27 Poziom hałasu 45 dB Stopień zanieczyszczenia Poziom 2 IEC 60664-1 Wilgotność względna 0...95 % without condensation or dripping water EN/IEC 60068-2-3 Temperatura otoczenia dla pracy -10...40 °C bez zmniejszania wartości znamionowych> 40... < 60 °C zmniejszenie wartości prądu o 2,2% na °C Temepratura otoczenia dla przechowywania -25...70 °C Wysokość pracy (w metrach nad poziomem morza) 1000... < 2000 m zmniejszenie wartości prądu o 2.2% na dodatkowe 100 m
