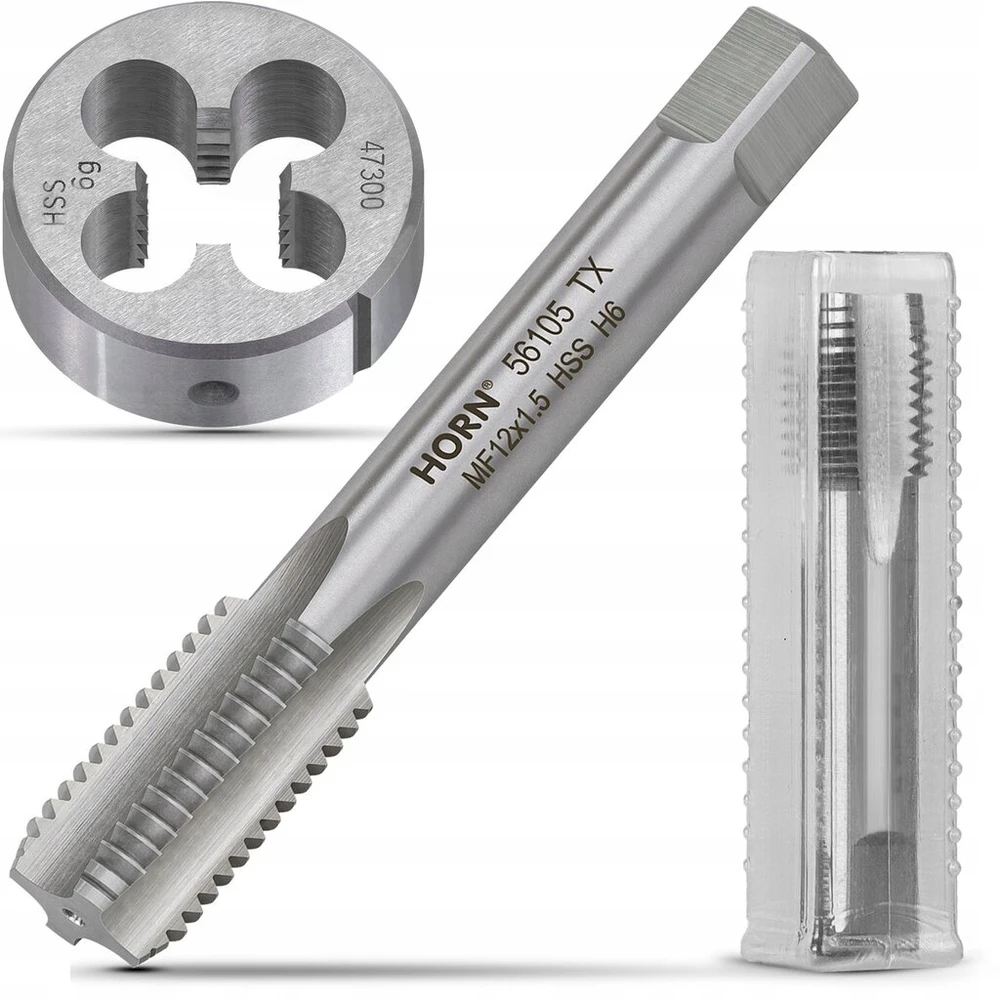

Rankinis sriegiklis m12x1.5 din-2181/1p + sriegiklis

rankinis sriegis M12x1.5 DIN-2181/ 1P + NaCznek

metrinis sriegis M12x1.5:

️ Techninė perspektyva: ️

️ Siūlų tipo: & nbsp; Metrinis įprastas dešinysis -rudos spalvos.

️ aktyvumas: & nbsp; 60 ° HRC (+/- 1 °).

️ turėtų būti chinsters: & nbsp; 3.

️ Siūlės: & nbsp; kampas 60 °.

️ Medžiaga: & nbsp; Įrankio lydinio plieno NC6 (W-1.2063).

️ nustatytame specialiame plastikiniame dėkle.

️My:

Pagal standartą: DIN-2181/1-P.

GWENT norma: ISO DIN-13.

Siūlų tolerancija: ISO2 (6H).

Rekomenduojama & nbsp; skylės skersmuo & nbsp; Siūlai yra & nbsp; Ø10,2 mm.

️ Matmenys (techninis brėžinys):

• Treis (D1): & nbsp; m12.
• Sriegio eiga (P): 1,5 mm.
• Bendrosios dalies ilgis (L1): & nbsp; 80 mm.
• Rankenos ilgis (L2): & nbsp; 10 mm.
• Rankenos rankenos skersmuo (D2): 7,0 mm kvadratas.

metrikos norce m12x1.5:

️ Techninė perspektyva:

️ Siūlų tipo: & nbsp; Metrinis įprastas dešinysis -rudos spalvos.

️ aktyvumas: & nbsp; 60 ° HRC (+/- 1 °).

️Nakie: & nbsp; 1,75p.

️ Siūlės: & nbsp; kampas 60 °.

️ Medžiaga: & nbsp; Įrankio lydinio plieno NC6 (W-1.2063).

️ nustatytame specialiame plastikiniame dėkle.

Norce turi užspaudimo skylutes, skirtas pritvirtinti sriegiuose su lizdais & nbsp; Ø38x10mm.

️My:

pagal normą: din-en 22 568.

GWENT norma: ISO DIN-13.

Siūlų tolerancija: ISO (6G).

️ Matmenys (techninis brėžinys):

• Iškirpimo sriegis (D1): & nbsp; m12.
• Sriegio eiga (P) - 1,5 mm.
• Išorinis skersmuo (D2): & nbsp; 38 mm.
• Narinka storis (H1): 10 mm.
• lustų skylės (W): 4.
• Rekomenduojamas veleno skersmuo sriegiui: & Nbsp; Ø11,85 mm.
