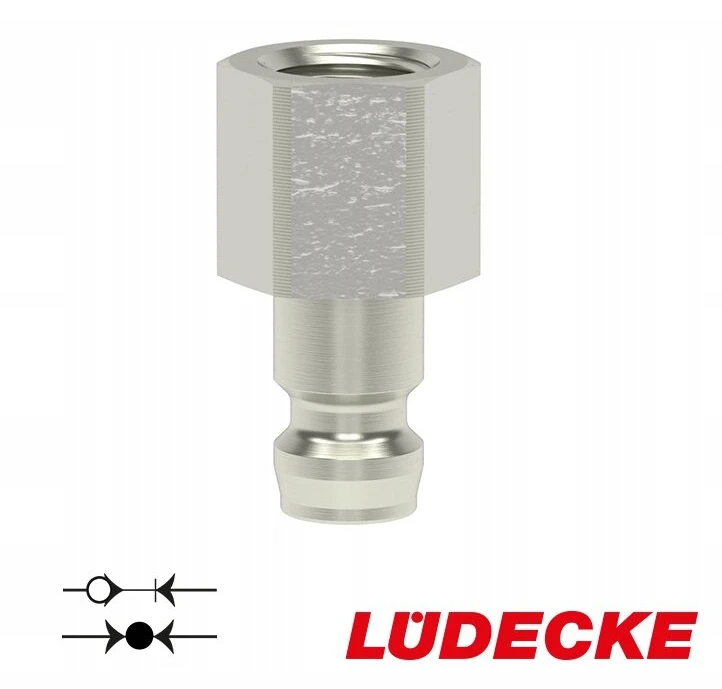

Ludecke Dn 6 temperatūros reguliavimo kištukas, vidinis sriegis G1/4", Ms nikeliuotas - Hasco Z8

greitos injekcijų formų ir Nbsp; „Lüdecke & Nbsp 10

“ greitos jungtys iš ESHM serijos o dn & nbsp; 6 ir kištuko skersmuo & nbsp; 9 mm būdingas labai didelis srauto greitis, kai mažo slėgio kritimas. & nbsp;

dalis eshm & nbsp; 14 ni Viena vertus, jis turi kištuką, kita vertus, vidinį, cilindrinį siūlą ir Nbsp; Anot & nbsp; ISO 228. Siekdamas palengvinti mazgą, jis turi šešiakampį žiedą, skirtą raktui naudoti surinkimo metu. Šie kištukai neturi vožtuvo, juos galima derinti su abiem lizdais su vožtuvu (vienašališkai nukirpus) ir be (nemokamas skrydis). Kabelis, aprūpintas šiuo kištuku tempimo metu, bus skystis.

Padaryti žalvario kūną, padengtą nikeliu.

Suderinamas su greitomis temperatūros kontrolės jungtimis, naudojant vokišką profilį (Europos) Hasco Nuo 8, Parker /Tiesiosios žarnos serija 10.

Šios greitos jungtys yra skirtos naudoti diegimo temperatūros reguliavimas , kurie dažniausiai naudojami plastinių perdirbimo pramonėje. Aukštos kokybės jungiamosios detalės užtikrina tikslų slėgį ir temperatūrą, kuri gali siekti iki 200 ° C. Tai yra tinkamo slėgio ir temperatūros išlaikymo tikslumas, kuris dažnai lemia aukštą tikslių formų formų pakartojimą iš formos. Tai pavers nedidelį kiekį medžiagos reaktyvinio lėktuvo, kuris padidins pagamintų elementų ekonominį patrauklumą. Kitaip tariant, dėl šių jungčių naudojimo tuo pačiu metu mes padarysime teisingiau pagamintus plastikinius elementus.

Šios greitos jungtys, naudodamiesi tinkamais sandarikliais ir medžiagomis, gali gabenti įvairias aušinimo terpes, tiek karštą, tiek šaltą vandenį, aliejų ar orą.

Pasiūlyme yra visas temperatūros valdymo sistemų, naudojamų plastikinis apdorojimas , jungtys ir greitos jungtys Gamyba lüdecke.

• Darbinis slėgis [juosta]: 15 .
• Darbinė temperatūra [° C]: nuo -20 iki +200 (aliejus, oras), +150 (vanduo) .
• Ryšio medžiaga, kūnas: žalvario MS 58 nikelis.
• Vidutinis: & nbsp; Oras, vanduo, aliejus ir kiti.
• gwent: & nbsp; ISO 228,
• Siūlų dydis: g 1/4 "
• sriegio ilgis [l1]: & nbsp; 9 mm & nbsp;
• kištukas, nominalus dydis: dn 6
• kištuko plotis [ds]: & nbsp; 9 mm & nbsp;
• kištuko ilgis [L2]: & nbsp; 14 mm
• Bendras ilgis [L]: & nbsp; 27 mm
• rakto dydis [SW]: 17
• Skrydis: & nbsp; 6 & nbsp;
• Svoris: & nbsp; 19 g
• Kišuko profilis pagal: Hasco su 8, Parker / Rectus S. 10 .
• Katalogo numeris: ESHM & Nbsp; 14 ni

Atjungti ir prijungti prie šios sistemos laidų yra intuityviai paprastas ir greitas, kurį galima padaryti viena ranka.

1 žingsnis.

2 žingsnis.

Paspauskite kištuką prie lizdo ir šviesos, traukiančios kištuką, kad patikrintumėte ryšį.

3 žingsnis.

Vieneto paskirstymas, pastumdamas rodyklės nurodytą žiedą, kuris tuo pačiu metu išstums kištuką iš lizdo.
