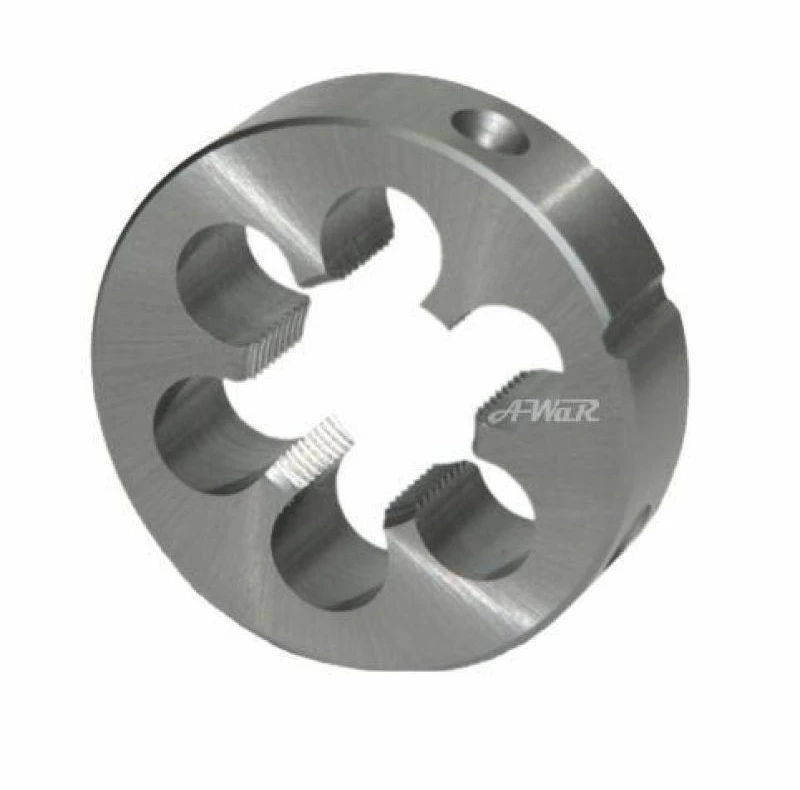

Carruzzo NARZYNKA M24x1,5 DIN-22568 (6g) HSS 800

MF HSS 800 štampas, atitinkantis DIN-EN 22 568 standartą, pjauna smulkaus žingsnio metrinį sriegį. Štampo medžiaga – didelio našumo greitapjūvis plienas – yra labai atspari dilimui. Jis skirtas angliniam, automatiniam ir mažai legiruotam konstrukciniam plienui, kurio stipris yra 600 MPa <= Rm <= 800 MPa. Prieš naudojant štampo formą, ruošinyje reikia padaryti 45° nuožulną, kad būtų išvengta per didelės pjovimo briaunų apkrovos. Štampo forma turi būti statmena varžtui. Siekiant sumažinti dantų apkrovą apdirbimo metu, strypo skersmuo visada turi būti mažesnis už išorinį štampo sriegio skersmenį.



Techniniai duomenys:



nominalus sriegio skersmuo: M24 x 1,5
Sriegio žingsnis: 1,5
Išorinis skersmuo (d2) x štampo storis (h1): 55 x 16 mm
Drožlių skylės (W): 6
Medžiaga: greitaeigio plieno (HSS)
Kirpimas: 1,75P
Tolerancija: 6 g
Sriegio gamybos strypo skersmuo: 23,85 m
