Bgs Technic Sriegiklių ir sriegpjovių komplektas | 32 vnt. (1925)

Sriegiklių ir sriegpjovių komplektas | 32 vnt. (1925)

Sriegimo komplektas metrinio sriegio pjovimui ir atstatymui: sriegikliai vidiniams sriegiams, sriegpjovės išoriniams sriegiams, laikikliai ir pagalbiniai matavimo/pritvirtinimo įrankiai. Tinka remonto darbams dirbtuvėse, autoservise ir metalo apdirbime.

Įrankiai pagaminti iš HSS-G plieno , termiškai apdoroti ir grūdinti; instrukcijoje nurodomas kietumas 58–61 HRC . Sriegimo metu rekomenduojama naudoti pjovimo alyvą ir laikytis teisingų gręžimo diametrų prieš sriegimą.

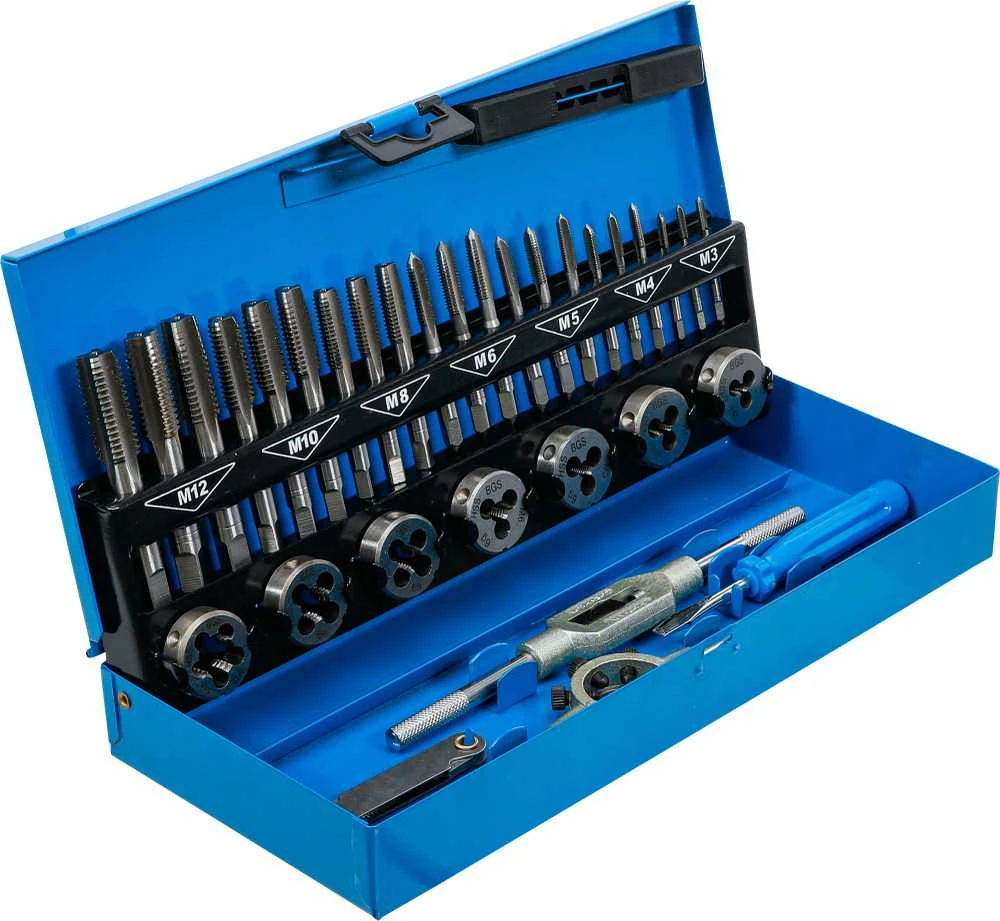

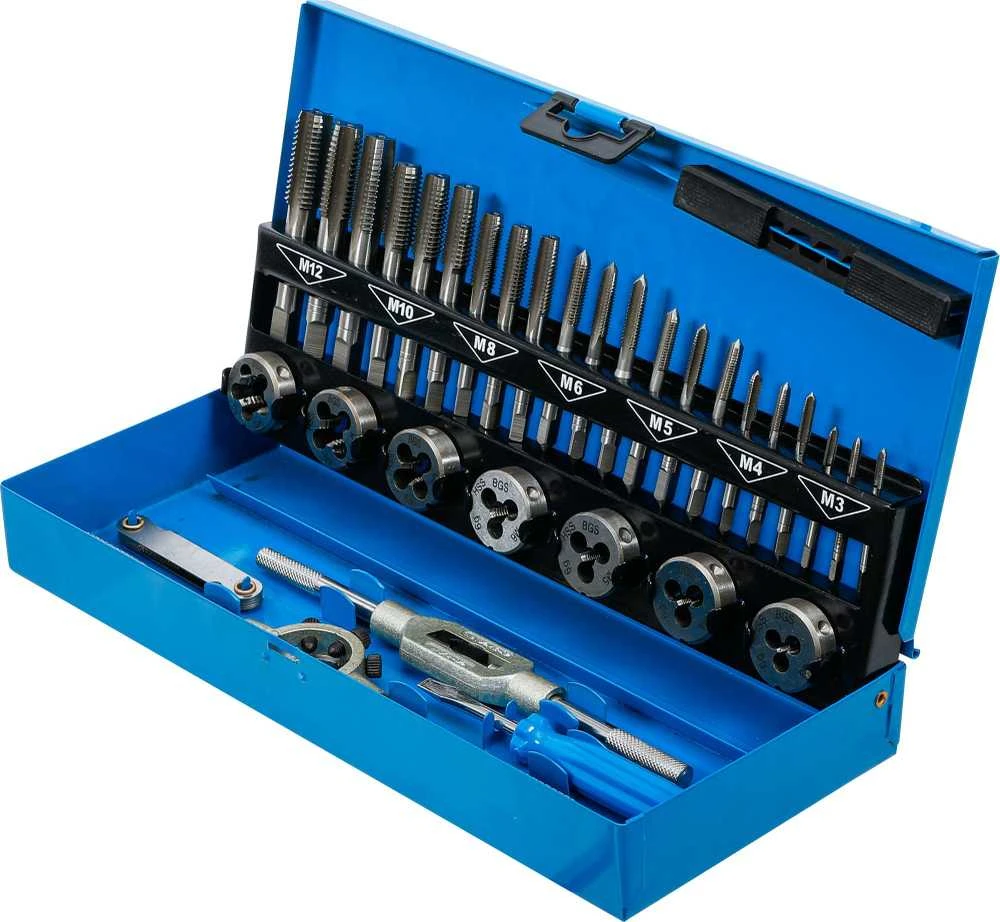

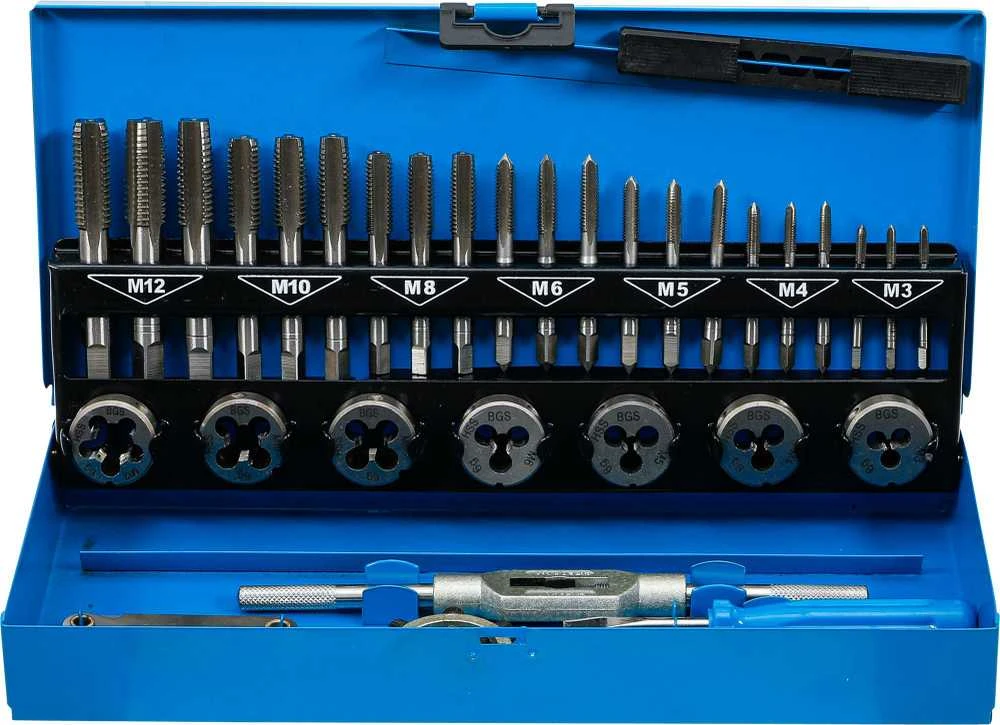

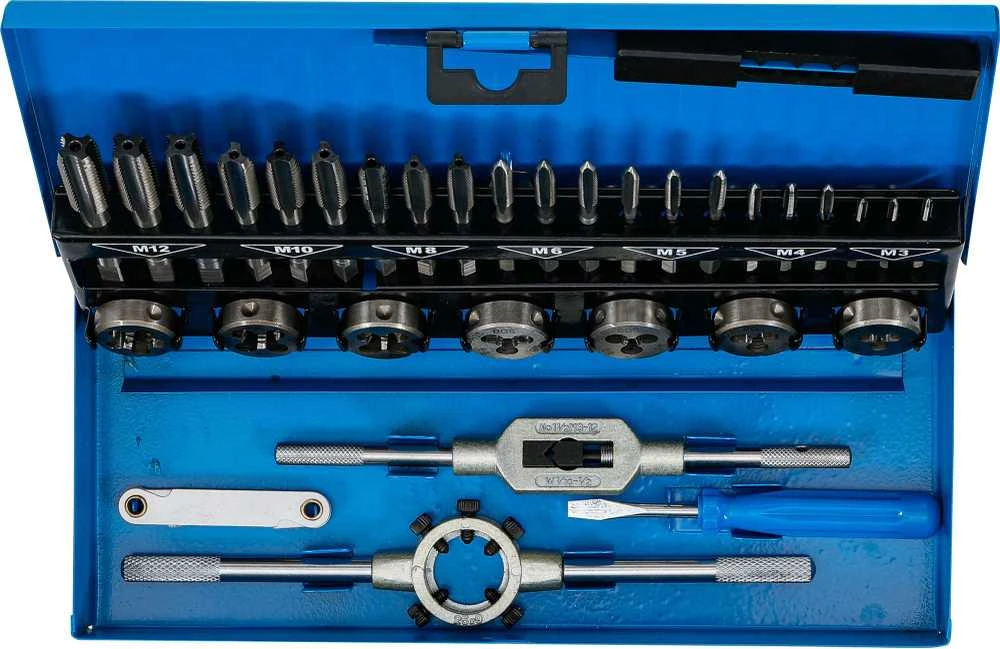

Komplektacija

• Sriegikliai DIN 352: 7 dydžiai, kiekvienam dydžiui po 3 sriegiklius (pradinis / tarpinis / galutinis) – iš viso 21 vnt.
• Sriegpjovės DIN 223 (25 x 9 mm): M3 x 0.5, M4 x 0.7, M5 x 0.8, M6 x 1.0, M8 x 1.25, M10 x 1.5, M12 x 1.75 – iš viso 7 vnt.
• Sriegpjovių laikiklis 25 x 9 mm – 1 vnt.
• Sriegiklio rankena (tap wrench) DIN 1814 Nr. 1 – 1 vnt.
• Sriegio žingsnio matuoklis – 1 vnt.
• Atsuktuvas – 1 vnt.

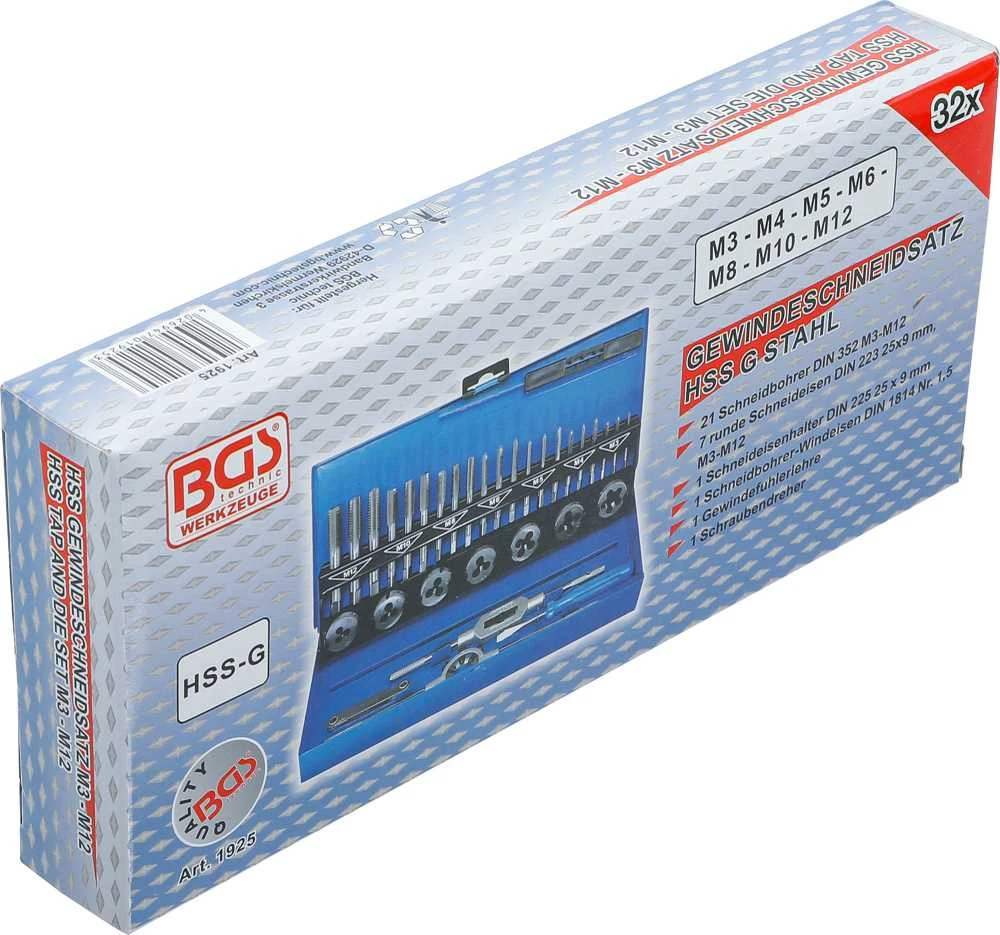

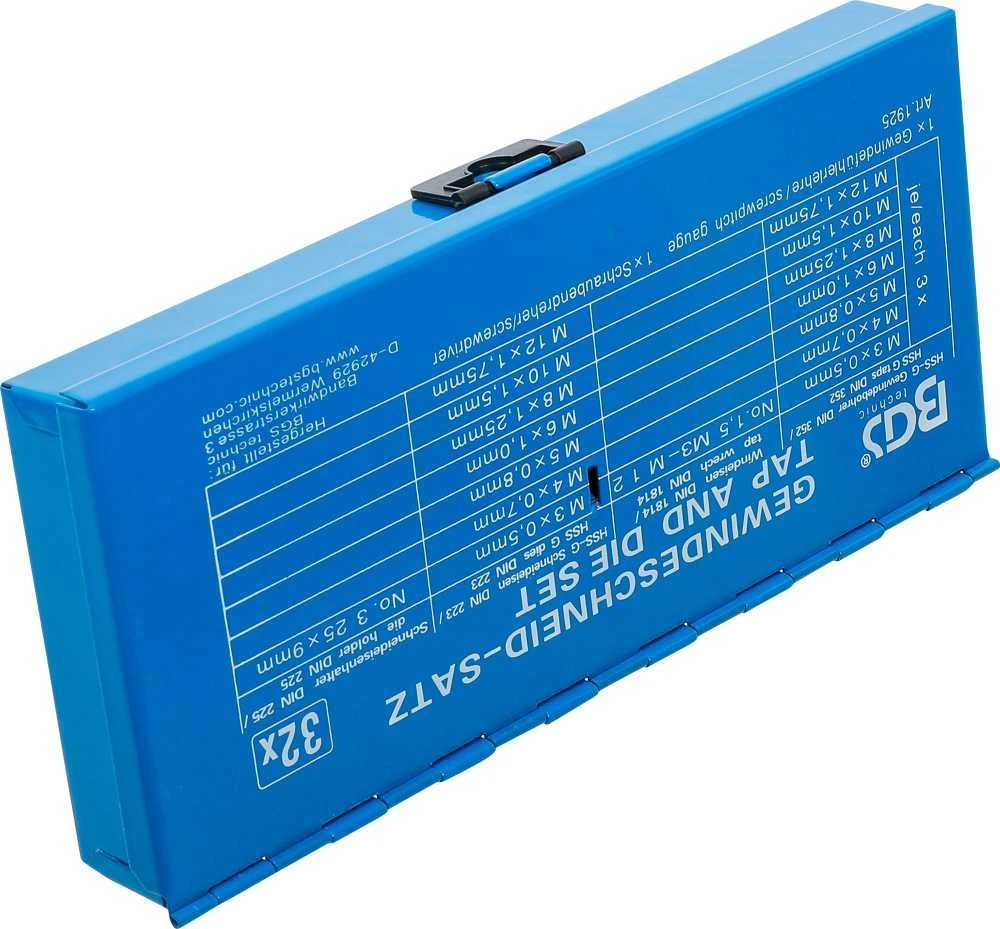

• Metalinė dėžė – 1 vnt.

Rekomenduojami gręžimo diametrai prieš sriegimą (lentelė iš instrukcijos)

• Metrinis: M3 (0.5) → 2.4 mm; M4 (0.7) → 3.2 mm; M5 (0.8) → 4.1 mm; M6 (1.0) → 4.9 mm; M7 (1.0) → 6.0 mm; M8 (1.25) → 6.6 mm; M9 (1.25) → 7.8 mm; M10 (1.5) → 8.4 mm; M11 (1.5) → 9.5 mm; M12 (1.75) → 10.1 mm; M14 (2.0) → 11.8 mm; M16 (2.0) → 13.8 mm; M18 (2.5) → 15.5 mm; M20 (2.5) → 17.3 mm.
• Metrinis smulkus (Metric Fine): M3 (0.35) → 2.6 mm; M4 (0.5) → 3.5 mm; M5 (0.5) → 4.5 mm; M6 (0.75) → 5.2 mm; M7 (0.75) → 6.2 mm; M8 (1.0) → 6.9 mm; M9 (0.75) → 8.2 mm; M10 (1.25) → 8.6 mm; M11 (0.75) → 10.2 mm; M12 (1.5) → 10.4 mm; M12 (1.25) → 10.6 mm; M16 (1.5) → 14.4 mm; M18 (1.0) → 17.0 mm; M18 (1.5) → 16.4 mm.

Naudojimo rekomendacijos

• Prieš pjaunant vidinį sriegį, parinkti teisingą skylės diametrą pagal lentelę: per didelė skylė mažina sriegio aukštį, per maža – gali pažeisti sriegiklį ir ruošinį.
• Kiekvienam dydžiui naudoti sriegiklius eilės tvarka: pradinis (1 žiedas), tarpinis (2 žiedai), galutinis (be žiedo).
• Sriegiklį laikyti statmenai, ruošinį tvirtai prispausti spaustuvuose; drožles laužyti periodiškai pasukant atgal 1/4–1/2 apsisukimo.
• Naudoti pjovimo alyvą; akloms skylėms numatyti papildomą gylį, nes įrankio galas neformuoja pilno profilio iki pat dugno.
• Pjaunant išorinį sriegį, pasirinkti tinkamą sriegpjovę ir laikiklį; rekomenduojama, kad ruošinio strypas/varžtas būtų šiek tiek mažesnis už norimą sriegį (0.127–0.254 mm, t. y. 0.005"–0.010").
• Sriegpjovę pradėti nuo nuožulnios pusės, briaunas prieš sriegimą nuimti dilde; taip pat laužyti drožles grąžinant atgal ir naudoti pjovimo alyvą.

Techniniai duomenys

• Medžiaga: HSS-G plienas.
• Bruto svoris: 1.43 kg (1430 g).
• Pakuotės matmenys (ilgis x plotis x aukštis): 273 x 123 x 40 mm.
• EAN: 4026947019253.
• Pakuotės vienetas (PU): 10 vnt.

Daugiau sriegimo įrankių rasi www.atsuktuvas.lt .
