Bgs Technic Įstatomų atvirų veržliarakčių galvučių rinkinys BGS | 10–50 mm | 3/8", 1/2", 3/4" | 32 vnt. (74716)

Įstatomų atvirų veržliarakčių galvučių rinkinys BGS | 10–50 mm | 3/8", 1/2", 3/4" | 32 vnt. (74716)

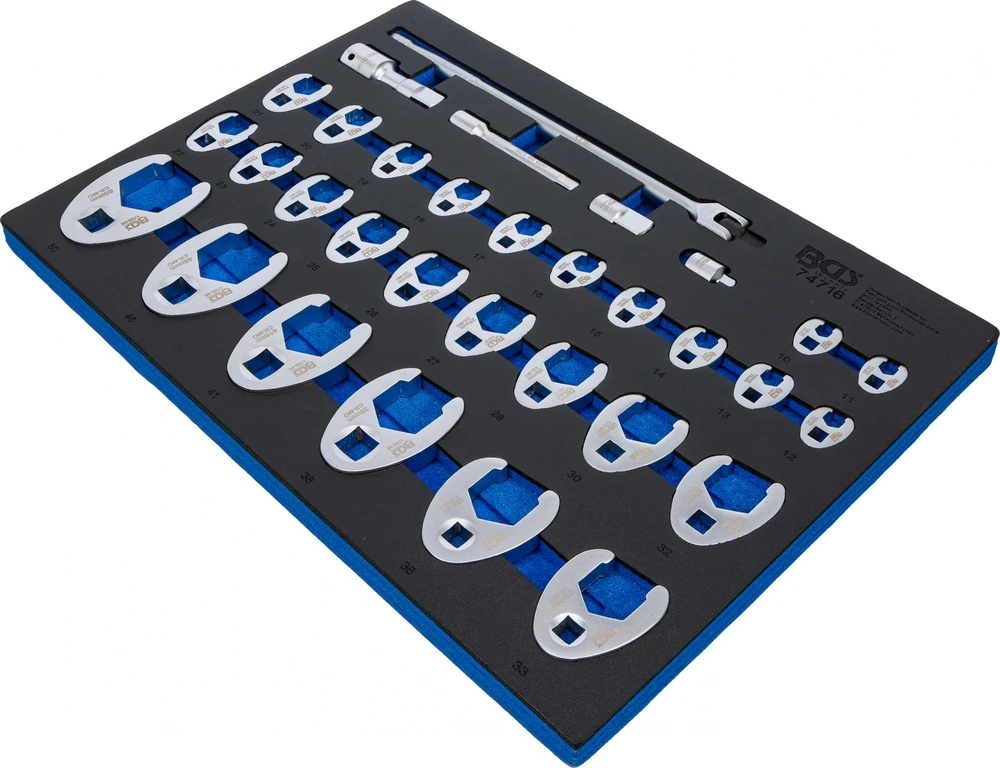

BGS 74716 – profesionalus įstatomų atvirų veržliarakčių galvučių, dar vadinamų „Crowfoot“, rinkinys vamzdelių jungtims ir kitiems sunkiai pasiekiamiems srieginiams sujungimams. Rinkinys apima 10–50 mm dydžius ir 3/8", 1/2" bei 3/4" kvadratines pavaras, todėl galima dirbti su plačiu skirtingų dydžių jungčių diapazonu.

Atvira galvučių konstrukcija leidžia pasiekti veržles ant vamzdelių, žarnų ir linijų, kai įprastos uždaros galvutės naudoti neįmanoma. Gamintojas taip pat numato šias galvutes naudoti su dinamometriniais raktais, todėl jos tinka darbams, kuriuose svarbus kontroliuojamas priveržimo momentas. Įrankiai pagaminti iš chromo-molibdeno plieno ir sudėti į 3/3 dydžio didelio atsparumo putplasčio įdėklą.

Kam skirtas rinkinys?

„Crowfoot“ tipo galvutės skirtos vamzdelių jungtims atsukti ir priveržti bei darbui tokiose montavimo vietose, kur dėl vamzdelio, konstrukcijos ar ribotos erdvės negalima naudoti įprasto veržliarakčio ar standartinės galvutės.

• Vamzdelių ir linijų jungtims.
• Sunkiai pasiekiamiems srieginiams sujungimams.
• Darbui su terkšlėmis, rankenomis ir ilgintuvais.
• Galima naudoti su tinkamos pavaros dinamometriniais raktais.
• Skirta rankiniam darbui.

10–50 mm dydžių diapazonas

Rinkinyje naudojamos trys kvadratinių pavarų grupės. Mažesniems 10–19 mm raktams naudojama 3/8" pavara, vidutiniams dydžiams daugiausia naudojama 1/2" pavara, o didžiausioms 38–50 mm galvutėms – 3/4" pavara.

• 3/8" pavara: 10, 11, 12, 13, 14, 15, 16, 17, 18 ir 19 mm.
• 1/2" pavara: 20, 21, 22, 23, 24, 25, 26, 27, 28, 30, 32, 33 ir 36 mm.
• 3/4" pavara: 38, 41, 46 ir 50 mm.

Daugiau veržliarakčių ir veržliarakčių rinkinių rasite mūsų kataloge.

Adapteriai ir ilgintuvai

Komplekte yra adapteriai, leidžiantys skirtingų pavarų įrankius naudoti tarpusavyje, bei 1/2" ir 3/4" ilgintuvai. Tai suteikia daugiau galimybių pasiekti jungtis gilesnėse ar konstrukcijų užstojamose vietose.

• Adapteris: 1/2" vidinė pavara į 3/8" išorinę pavarą.
• Adapteris: 1/2" vidinė pavara į 3/4" išorinę pavarą.
• 1/2" ilgintuvas: 125 mm.
• 3/4" ilgintuvas: 100 mm.

Naudojimas su dinamometriniu raktu

Gamintojas nurodo, kad „Crowfoot“ galvutes galima naudoti ir su dinamometriniais raktais. Tai aktualu jungtims, kurioms gamintojas nustato konkretų priveržimo momentą.

Naudojant įstatomą galvutę su dinamometriniu raktu svarbu vadovautis dinamometrinio rakto ir remontuojamos įrangos gamintojo nurodymais. Priklausomai nuo galvutės padėties dinamometrinio rakto atžvilgiu gali pasikeisti efektyvus įrankio ilgis ir reikalingas nustatymas.

Įrankių vežimėliui skirtas 3/3 įdėklas

Rinkinys pateikiamas didelio atsparumo kieto putplasčio 3/3 dydžio įdėkle. Kiekvienam įrankiui suformuota atskira vieta, todėl įrankiai laikomi stabiliai ir lengva pastebėti, jei kuris nors jų negrąžintas į vietą. Gamintojas nurodo, kad įdėklas tinka BGS dirbtuvių vežimėliams ir modulinės laikymo sistemos stalčiams.

Techniniai duomenys

• Tipas: įstatomų atvirų veržliarakčių galvučių rinkinys.
• Paskirtis: vamzdelių jungčių ir sunkiai pasiekiamų srieginių sujungimų atsukimas bei priveržimas.
• Gamintojo nurodytas dalių skaičius: 32.
• Raktų dydžių diapazonas: 10–50 mm.
• Kvadratinės pavaros: 3/8", 1/2" ir 3/4".
• Pavaros tipas: vidinis kvadratas.
• Darbinis profilis: šešiakampis.
• Medžiaga: chromo-molibdeno plienas.
• Paviršius: matinis chromuotas.
• Standartai: DIN ISO 1174, DIN ISO 3120.
• Įdėklo tipas: 3/3.
• Įdėklo matmenys: 567 × 408 × 32 mm.
• Pakuotės matmenys: 597 × 425 × 61 mm.
• Bendrasis svoris su pakuote: 6,126 kg.
• Gamintojas: BGS technic.
• Prekės kodas: 74716.
• EAN kodas: 4048769090494.

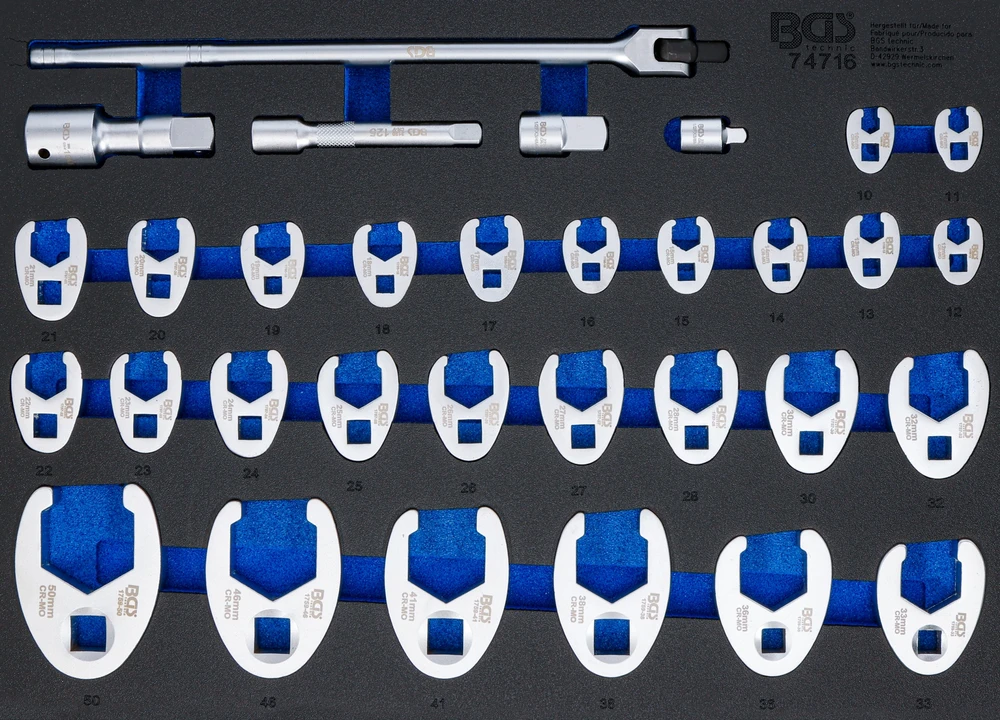

Komplektacija

• 3/8" „Crowfoot“ galvutės: 10, 11, 12, 13, 14, 15, 16, 17, 18 ir 19 mm.
• 1/2" „Crowfoot“ galvutės: 20, 21, 22, 23, 24, 25, 26, 27, 28, 30, 32, 33 ir 36 mm.
• 3/4" „Crowfoot“ galvutės: 38, 41, 46 ir 50 mm.
• 1/2" vidinės į 3/8" išorinę pavarą adapteris.
• 1/2" vidinės į 3/4" išorinę pavarą adapteris.
• 1/2" ilgintuvas, 125 mm.
• 3/4" ilgintuvas, 100 mm.
• 3/3 dydžio kieto putplasčio įdėklas.

Svarbu prieš naudojant

Pasirinkite tiksliai jungties veržlės dydį atitinkančią galvutę ir prieš perduodami jėgą įsitikinkite, kad ji patikimai uždėta. Rinkinys skirtas rankiniam darbui. Naudojant su dinamometriniu raktu būtina įvertinti pasirinktos „Crowfoot“ galvutės padėtį ir vadovautis dinamometrinio rakto naudojimo reikalavimais.
