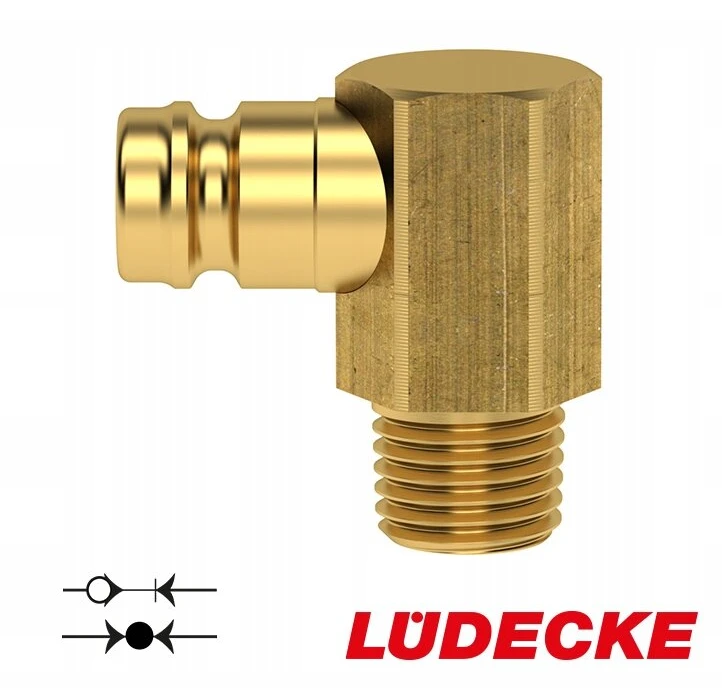

Ludecke kampinis 90° temperatūros reguliavimo kištukas Dn 6 Gz M 8x0,75 Ms - Hasco Z8

Greitas jungiamasis kištukas, skirtas įpurškimo formoms & nbsp; „Lüdecke & nbsp“; DN & NBSP; 6 su „Thread & Nbsp“ 8

Greitos jungtys iš ESHM serijos o dn & nbsp; 6 ir kištuko skersmuo & nbsp; 9 mm būdingas labai didelis srauto greitis, kai mažo slėgio kritimas. & nbsp;

dalis eshm & nbsp; 875 NA-90 Viena vertus, jis turi kištuką, kita vertus, išorinį, kūginį, metrinį siūlą ir Nbsp; Anot DIN 158. Siekdamas palengvinti surinkimą, jis turi šešiakampį žiedą, kuris galėtų naudoti raktą surinkimo metu. Šie kištukai neturi vožtuvo, juos galima derinti su abiem lizdais su vožtuvu (vienašališkai nukirpus) ir be (nemokamas skrydis). Kabelis, aprūpintas šiuo kištuku tempimo metu, bus skystis.

Padaryti žalvario kūną, padengtą nikeliu.

Suderinamas su greitomis temperatūros kontrolės jungtimis, naudojant vokišką profilį (Europos) Hasco Nuo 8.

Šios greitos jungtys yra skirtos naudoti diegimo temperatūros reguliavimas , kurie dažniausiai naudojami plastinių perdirbimo pramonėje. Aukštos kokybės jungiamosios detalės užtikrina tikslų slėgį ir temperatūrą, kuri gali siekti iki 200 ° C. Tai yra tinkamo slėgio ir temperatūros išlaikymo tikslumas, kuris dažnai lemia aukštą tikslių formų formų pakartojimą iš formos. Tai pavers nedidelį kiekį medžiagos reaktyvinio lėktuvo, kuris padidins pagamintų elementų ekonominį patrauklumą. Kitaip tariant, dėl šių jungčių naudojimo tuo pačiu metu mes padarysime teisingiau pagamintus plastikinius elementus.

Šios greitos jungtys, naudodamiesi tinkamais sandarikliais ir medžiagomis, gali gabenti įvairias aušinimo terpes, tiek karštą, tiek šaltą vandenį, aliejų ar orą.

Pasiūlyme yra visas temperatūros valdymo sistemų, naudojamų plastikinis apdorojimas , jungtys ir greitos jungtys Gamyba lüdecke.

• Darbinis slėgis [juosta]: 15 .
• Darbinė temperatūra [° C]: nuo -20 iki +200 (aliejus, oras), +150 (vanduo) .
• Ryšio medžiaga, vožtuvo korpusas: žalvario MS 58.
• Vidutinis: & nbsp; Oras, vanduo, aliejus ir kiti.
• Nuolatinis gija: & nbsp; DIN 158
• Siūlų dydis: m 8x0.75
• sriegio ilgis [l1]: & nbsp; 9 mm & nbsp;
• kištukas, nominalus dydis: dn 6
• kištuko plotis [ds]: & nbsp; 9 mm & nbsp;
• kištuko ilgis [L2]: & nbsp; 14 mm
• Bendras ilgis [L]: & nbsp; 27 mm
• Rakto dydis [SW]: 15
• Skrydis: & nbsp; 4.5 & nbsp;
• Svoris: & nbsp; 38 g
• kištuko profilis pagal: hasco su 8 .
• Katalogo numeris: ESHM 875 NA-90

Atjungti ir prijungti prie šios sistemos laidų yra intuityviai paprastas ir greitas, kurį galima padaryti viena ranka.

1 žingsnis.

2 žingsnis.

Paspauskite kištuką prie lizdo ir šviesos, traukiančios kištuką, kad patikrintumėte ryšį.

3 žingsnis.

Vieneto paskirstymas, pastumdamas rodyklės nurodytą žiedą, kuris tuo pačiu metu išstums kištuką iš lizdo.
