Savaime išsicentruojančių medienos griebtuvų rinkinys, plienas

Šis 95 mm (3,75 colio) plienui skirtas medienos griebtuvų rinkinys yra mechaninis ruošinių užspaudimui ant staklių naudojamas prietaisas.

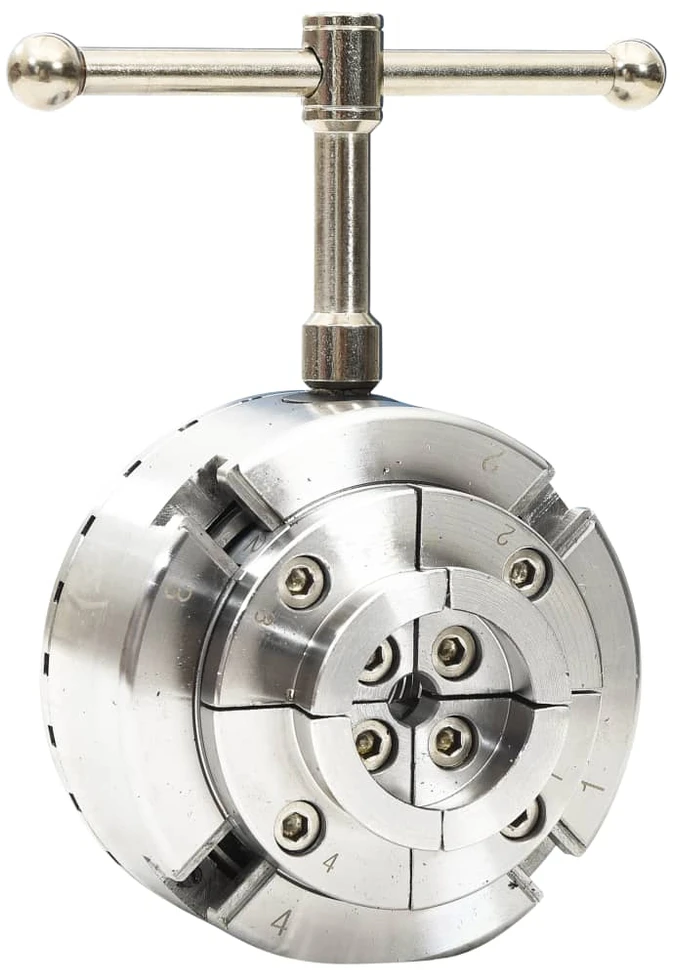

Pagamintas iš plieno, rinkinys yra patvarus ir tvirtas. Kaip mašininio įrankio priedas, siekiant ruošinį užspausti ir nustatyti jo padėtį, jis naudoja tolygiai ant griebtuvo paskirstytus radialinius judančių žiočių judesius. Šį medienos tekinimo staklių griebtuvų rinkinį sudaro savaime išsicentruojantis 4 žiočių griebtuvas ir pakeičiamos žiotys velenams, dubenims ir sunkiai pritvirtinamiems ruošiniams. Rinkinys tiks 1" x 8 TPI velenui.

• Spalva: raudona ir juoda
• Medžiaga: plienas
• Žiočių kiekis: 4
• Savaime išsicentruojantis
• Griebtuvo skersmuo: 95 mm (3,75 colio)

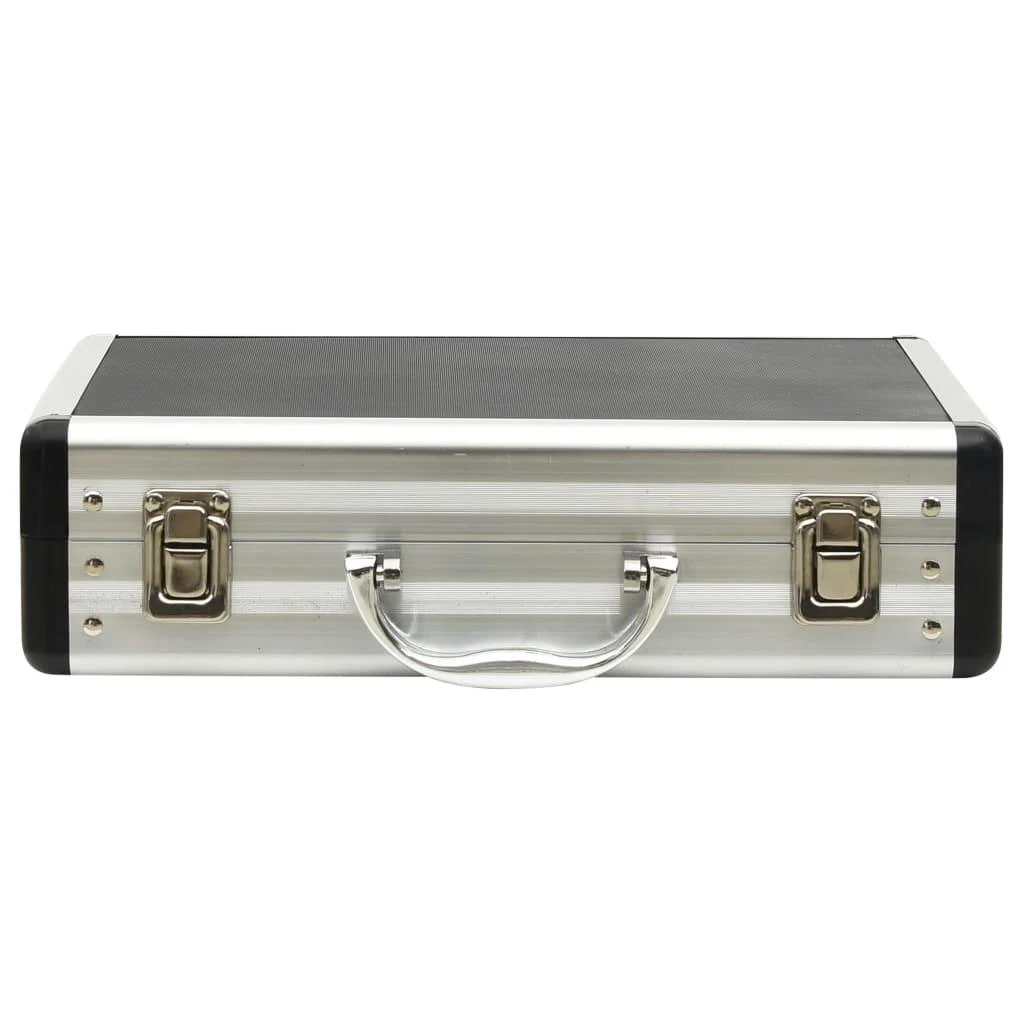

• Nešimui skirto dėklo matmenys: 30,5 x 22,5 x 7,5 cm (ilgis x plotis x aukštis)
• Vidinio suspaudimo skersmens diapazonas:

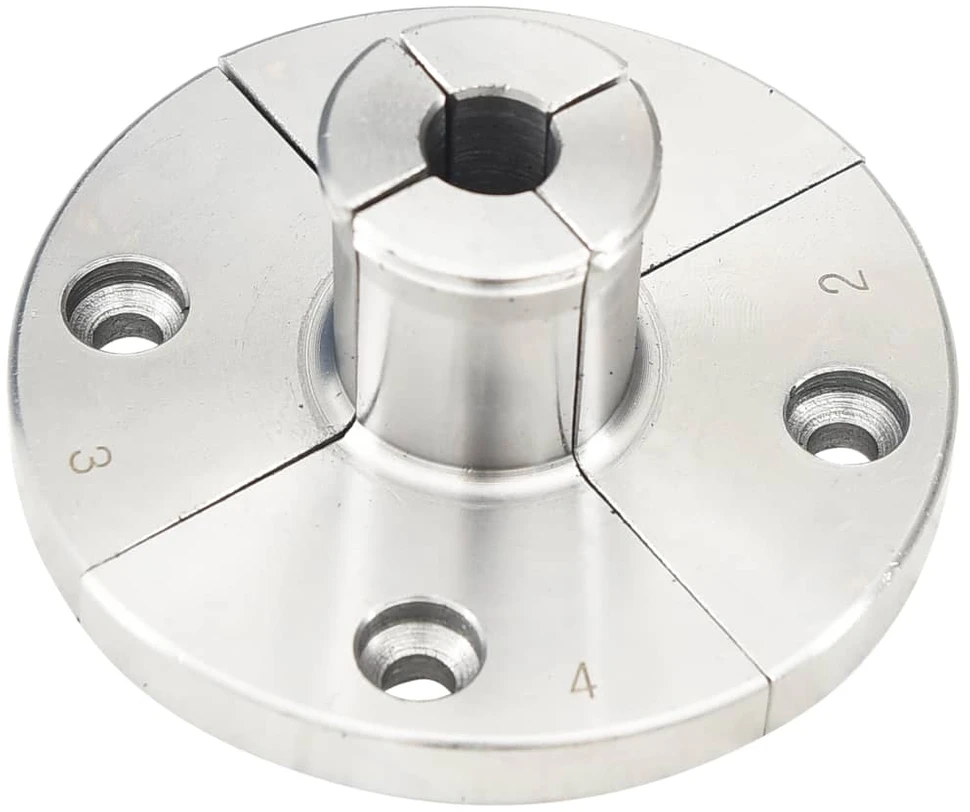

• #1 pakopinės žiotys: 2,5-35 mm
• #2 apskritos žiotys: 32-64 mm

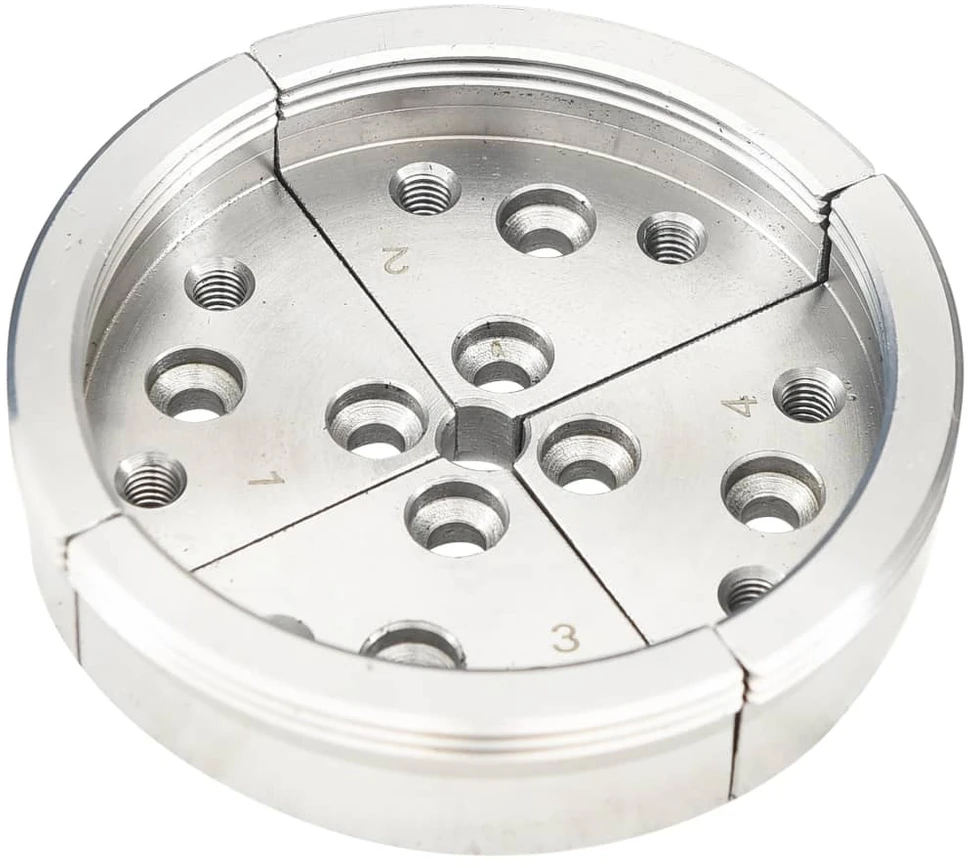

• #3 apskritos žiotys: 76-108 mm

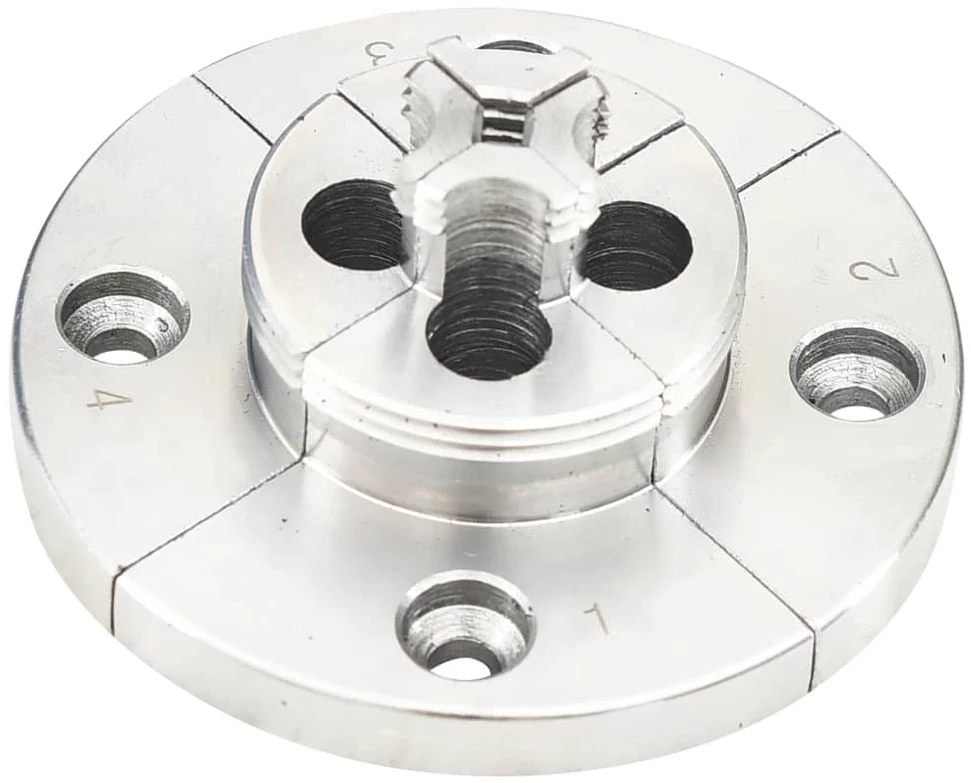

• #4 smailios žiotys: 9,5-45 mm

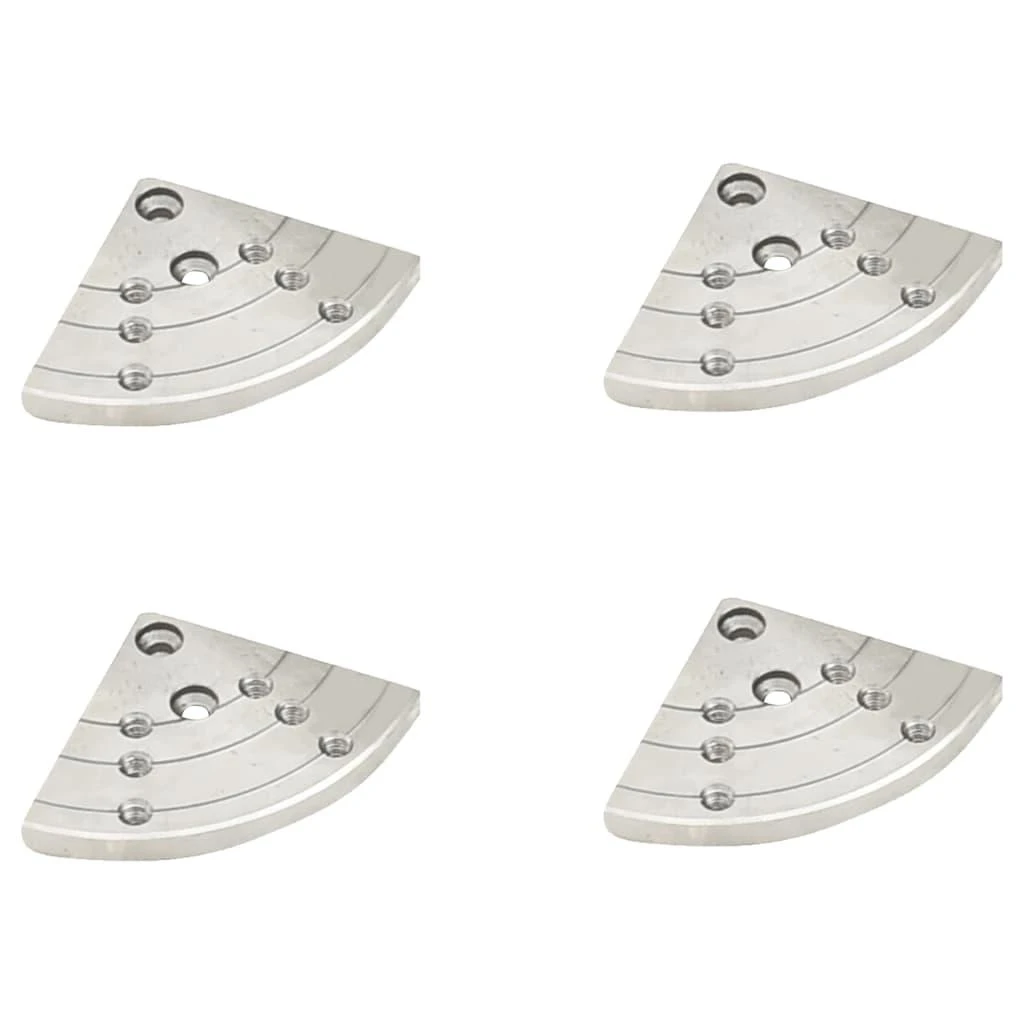

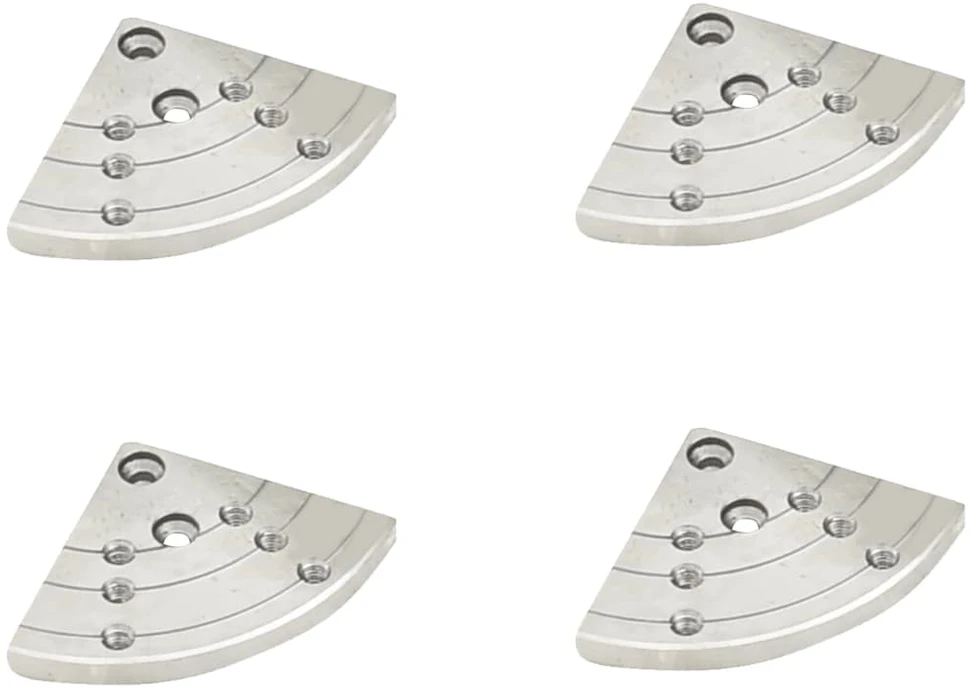

• #5 plokščios žiotys: 73 mm
• Išorinio suspaudimo skersmens diapazonas:
• #1 pakopinės žiotys (žemesnė pakopa): 38-73 mm
• #1 pakopinės žiotys (aukštesnė pakopa): 19-51 mm
• #2 apskritos žiotys: 45-80 mm
• #3 apskritos žiotys: 90-124 mm
• #4 smailios žiotys: 25-60 mm
• #5 plokščios žiotys: 130 mm
• Indeksuota galinė plokštė: 24 ir 36 padėtys
• Sriegis: 1" x 8TPI
• Didžiausias greitis: 3000 aps./min.
• Grynasis svoris: 4,5 kg
• Gali atlaikyti apskritas ir kvadratines žaliavas
• Reikia surinkti: taip

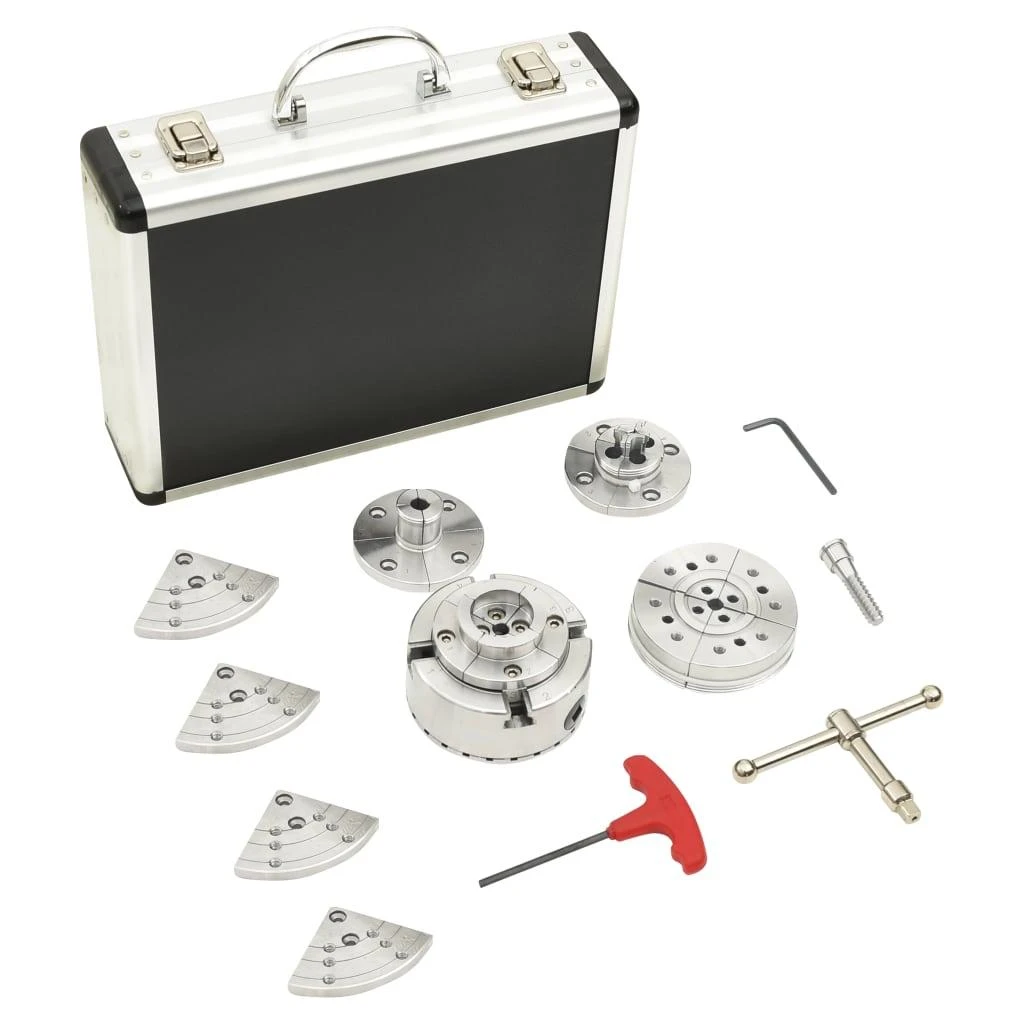

• Komplektą sudaro:
• 1 x griebtuvo korpusas

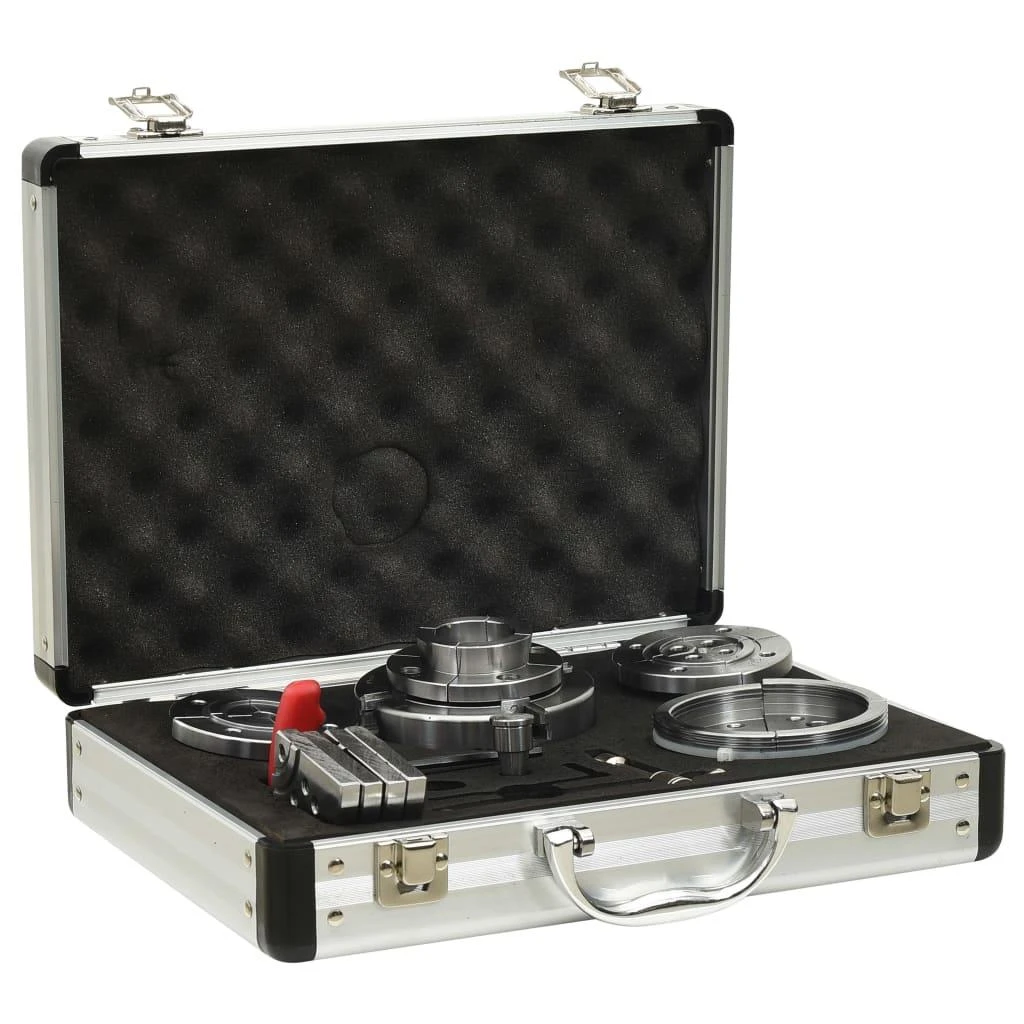

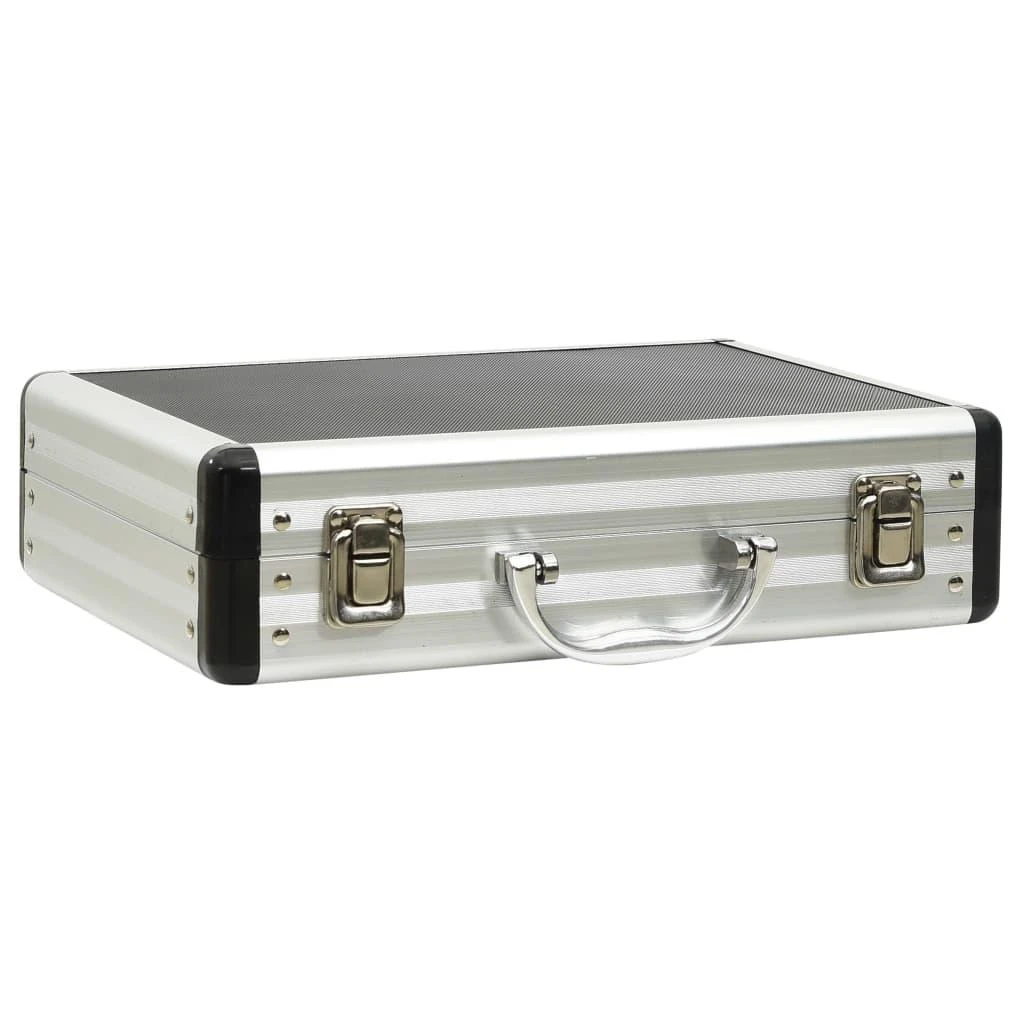

• 1 x krepšys
• 1 x T formos rankenos 4 mm šešiakampis veržliaraktis
• 1 x 8 mm tekinimo staklių griebtuvo raktas
• 1 x vikšrinis varžtas medienai
• 1 x šešiakampis veržliaraktis
• 4 x #1 pakopinės žiotys
• 4 x #2 apskritos žiotys
• 4 x #3 apskritos žiotys
• 4 x #4 smailios žiotys
• 8 x plokščios galvutės sraigtai M5-8x8
• 8 x smeigės 13 mm, M6-1x6
• 8 x smeigės 18 mm, M6-1x6
