Bgs Technic Kabelių jungčių užspaudimo replės | vandeniui atsparios jungtys | 220 vnt. (9097)

Kabelių jungčių užspaudimo replės | vandeniui atsparios jungtys | 220 vnt. (9097)

BGS 9097 kabelių jungčių užspaudimo replių rinkinys skirtas esamų laidų jungčių remontui ir naujos instaliacijos įrengimui. Rinkinyje yra greitai keičiamų žiaunų terkšlinės replės, H6 ir H7 žiaunų poros, kontaktų išėmimo įrankis ir vandeniui atsparių jungčių dalys.

Rinkinys naudojamas kontaktams užspausti vandeniui atspariose Delphi tipo jungtyse. Keičiamos žiaunos leidžia dirbti su skirtingais laidų skerspjūviais, o komplekte esantys sandarikliai, kontaktai ir korpusai skirti 1, 2, 3 ir 4 polių jungtims surinkti arba remontuoti. Daugiau elektros darbams skirtų replių ir rankinių įrankių rasite www.atsuktuvas.lt .

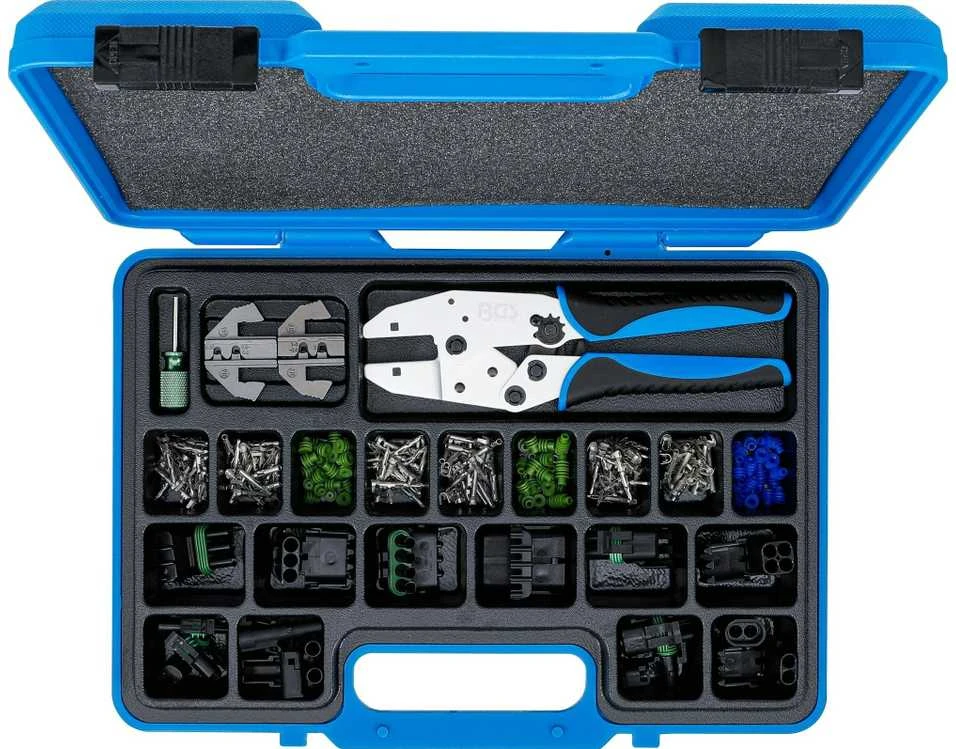

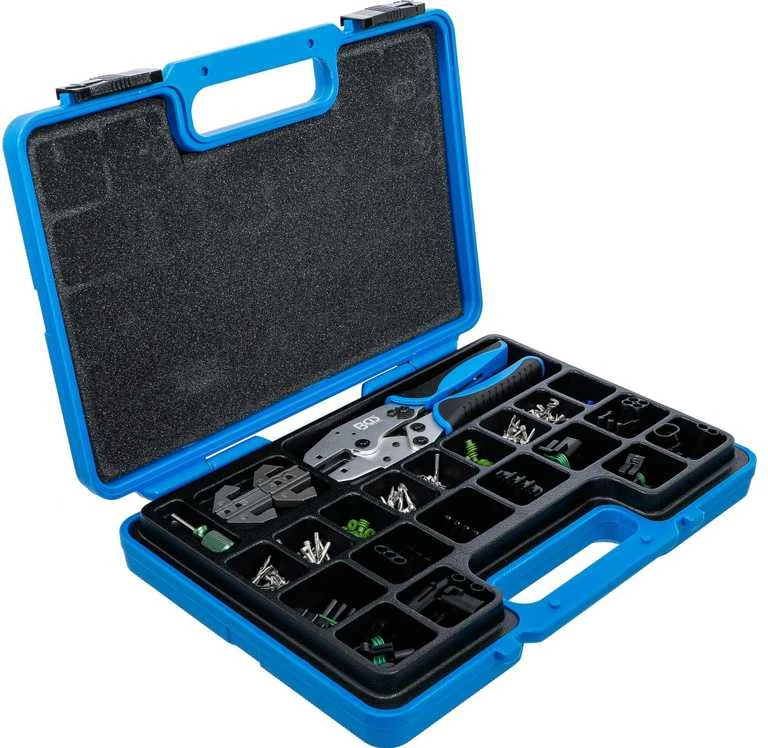

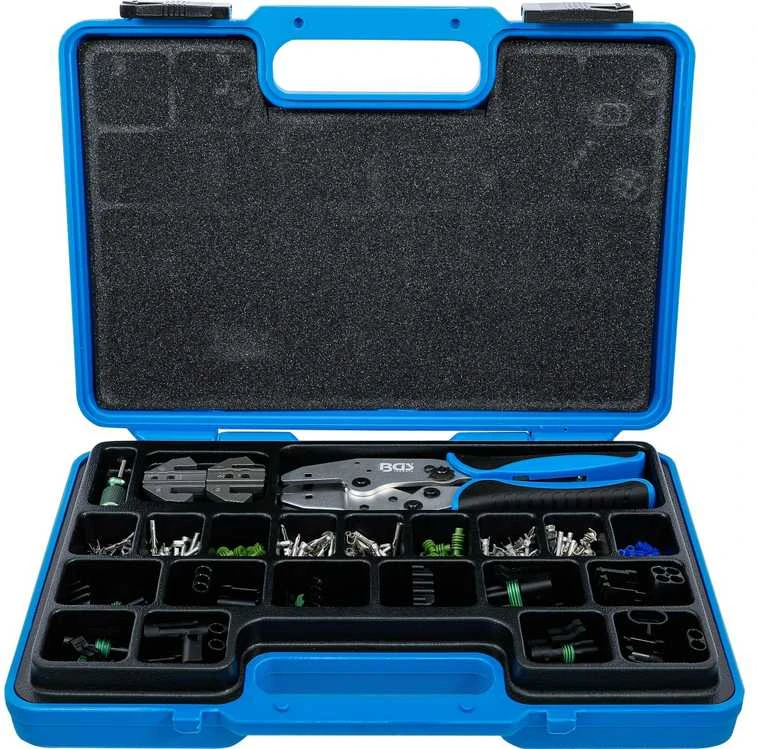

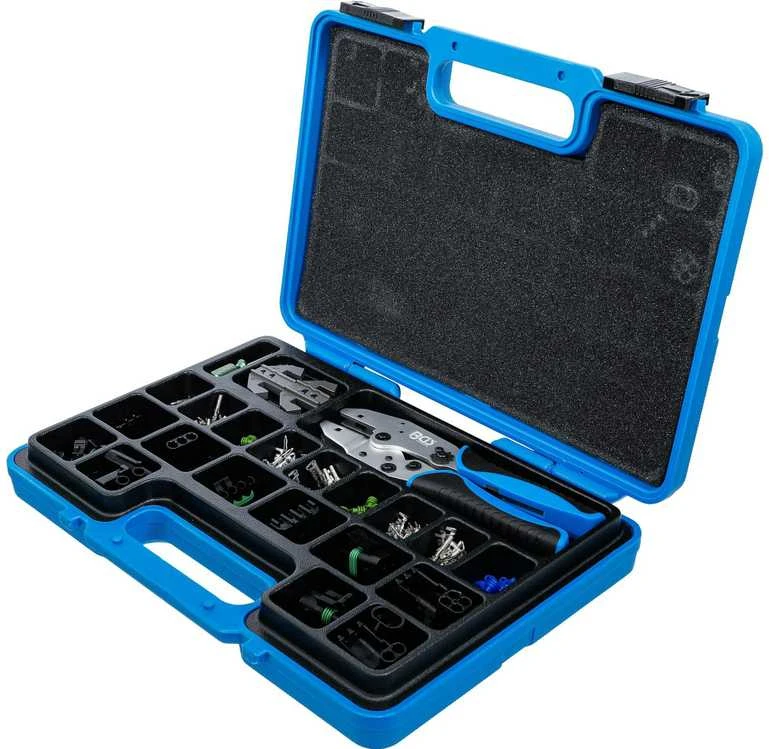

Komplektacija

• Greitai keičiamų žiaunų terkšlinės užspaudimo replės, aliumininė konstrukcija
• H6 žiaunų pora laidams: DIN 0,35 / 0,5–0,8 mm², AWG 22 / 20–18
• H7 žiaunų pora laidams: DIN 1,0–2,0 / 3,0 mm², AWG 16–14 / 12
• Kontaktų išėmimo įrankis
• Vandeniui atsparių jungčių sandarikliai, kontaktai ir korpusai

Jungčių dalys

• 25 vnt. 1,4 mm laidų sandariklių laidams Ø 1,4–1,9 mm
• 30 vnt. 2,5 mm laidų sandariklių laidams Ø 2,5–3,4 mm
• 25 vnt. 2,8 mm laidų sandariklių laidams Ø 2,9–3,8 mm
• Po 20 vnt. vyriškų ir moteriškų kontaktų: 0,50–0,85 mm²
• Po 20 vnt. vyriškų ir moteriškų kontaktų: 1,25–2,0 mm²
• Po 20 vnt. vyriškų ir moteriškų kontaktų: 3 mm²
• 1, 2, 3 ir 4 polių jungčių korpusai vyriškiems ir moteriškiems kontaktams
• 4 polių vienos eilės ir dviejų eilių jungčių korpusai

Techniniai duomenys

• Prekės kodas: 9097
• EAN: 4026947090979
• Prekės ženklas: BGS technic
• Tipas: užspaudimo replių rinkinys su vandeniui atspariomis jungtimis
• Dalių skaičius: 220
• Laidų skerspjūviai pagal žiaunų porą: 0,35–3,0 mm²
• Pakuotės matmenys: 371 x 275 x 68 mm
• Bendras svoris: 1,36 kg

Naudojimo pastabos

• Prieš laidų nuizoliavimą ar kontaktų užspaudimą būtina įsitikinti, kad linijos yra be įtampos.
• Žiaunų porą reikia rinktis pagal laido skerspjūvį.
• Sandariklis turi būti tinkamai įstatytas po kontaktą laikančia dalimi.
• Po užspaudimo reikia patikrinti, ar laidas turi gerą elektrinį kontaktą su jungties kontaktu.
• Įrankį naudoti tik pagal paskirtį ir tik su tinkamais jungčių komponentais.
