Bgs Technic Diržo matuoklis ir matavimo įrankių rinkinys (70956)

Diržo matuoklis ir matavimo įrankių rinkinys (70956)

Matavimo įrankių rinkinys, skirtas nustatyti dantyto paskirstymo diržo storį ir pagal tai paprastai, tiksliai bei efektyviai sureguliuoti paskirstymo diržo įtempimą. Rinkinys patogiai sukomplektuotas į 1/6 vežimėlio įdėklą, todėl įrankiai visada tvarkingai laikomi vienoje vietoje. Daugiau įrankių rasi www.atsuktuvas.lt .

Paskirtis

• Dantyto paskirstymo diržo storio nustatymas.
• Paskirstymo diržo įtempimo patikra ir reguliavimas pagal diržo storį.
• Tinka dantytiems diržams iki 30 mm pločio.

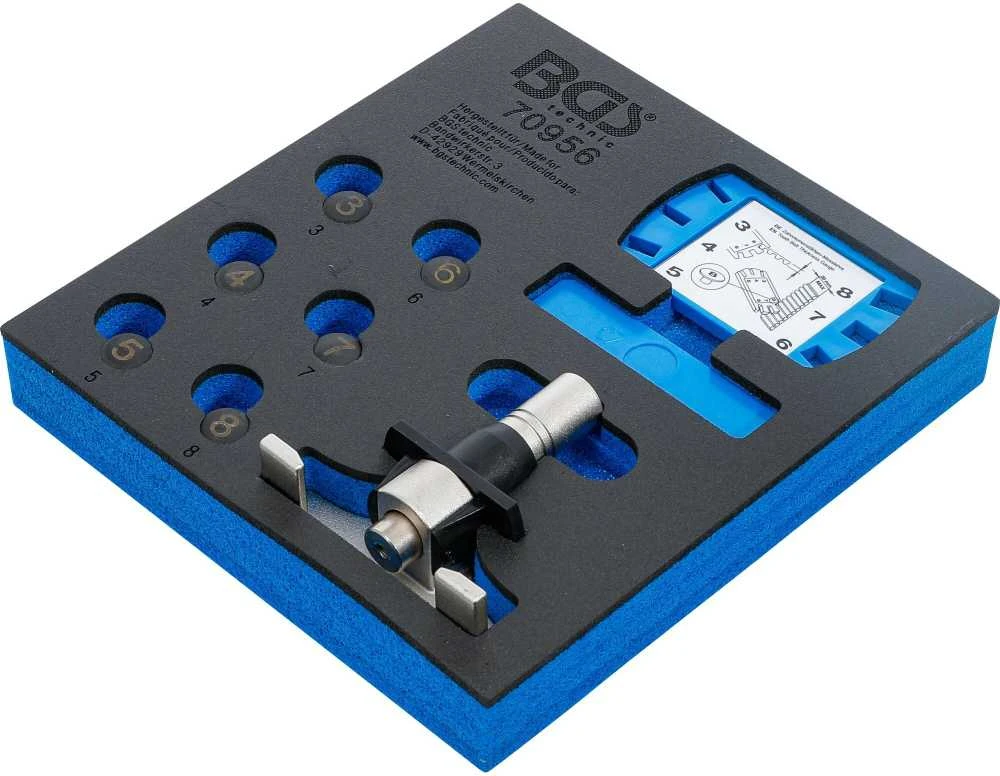

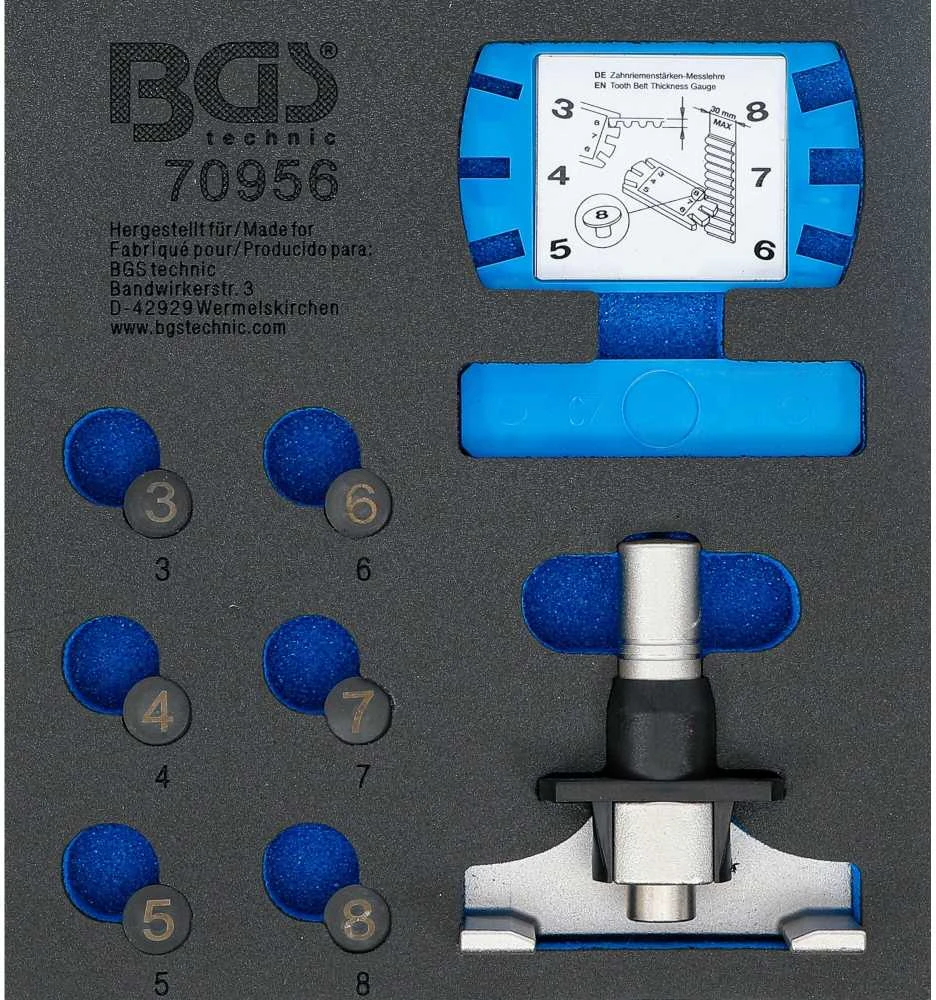

Komplektacija

• 1 paskirstymo diržo įtempimo matuoklis.
• 1 dantyto paskirstymo diržo storio matuoklis.
• 1 patikros plokštelė.
• 6 kalibravimo antgaliai.

Naudojimas ir matavimo principas

• Diržo storį nustatyk storio matuokliu: teisinga įpjova yra siauriausia (mažiausios reikšmės), į kurią diržas įsistato.
• Įsuk pasirinkto numerio kalibravimo antgalį į įtempimo matuoklio stūmoklį ir patikrink, ar stūmoklis juda laisvai.
• Įtempimo matuoklį dėk į gamintojo nurodytą matavimo vietą; stūmoklis turi remtis į lygią (ne dantytą) diržo pusę.
• Naujas paskirstymo diržas įtempiamas taip, kad būtų matomas tik viršutinės įpjovos viršutinis kraštas.
• Eksploatuojamo diržo matavimas turi būti tarp viršutinės ir apatinės įpjovų; jei rodmuo yra ties apatinės įpjovos apatiniu kraštu arba žemiau – diržą reikia keisti.
• Įtempimo matuoklio patikrai uždėk kalibravimo mygtuką, įremk į patikros plokštelės centrinę įdubą – rodmuo turi siekti apatinės įpjovos apatinį kraštą.

Techniniai duomenys

• Pakuotės matmenys: 221 x 219 x 56 mm.
• Bruto svoris: 519 g (0.519 kg).
• EAN: 4048769061173.
