Atte Poe switch'as iki 9 Ip kamerų Ipups-9-11-f

Buferio rinkinys iki 9 IP kamerų, vidiniame korpuse & nbsp; ABOX-F & NBSP; (1x Aku 18AH), 72W maitinimo šaltinis, „Poe 10“ prievadas 10/100Mbps (9xpoe + 1xuPlink), elektroniniai saugikliai, tolimojo nuotolio režimas, IPUPS-9-11-F

Svarbiausios savybės ir funkcijos:

• Buferio tiekimo galimybė iš 9 POE 802.3AT/AF arba pasyvūs imtuvai
• Duomenų perdavimo galimybė į 280M (tolimojo nuotolio režimu)
• Elektroninis saugiklis savarankiškai kiekvienam „PoE“ kanalui (automatinė grąžinimas)
• Galimybė išjungti galią pasirinktuose POE prievaduose
• Aiškus maitinimo šaltinio ir duomenų perdavimo optinis signalizavimas
• Iki 65W galia Lan_5 poe uoste in/Out
• Iki 40 W galia kitoms Poe
• Lengvas ir greitas paleidimas be sankabos parametrų konfigūracijos
• Didelis energijos tiekimo modulio efektyvumas ir Nbsp; (90%)
• Galimos dvi galios įtampos vertės: 12 VDC ir 48VDC

• Lengva ir greita montavimo paslauga dėl modulinės konstrukcijos
• Lengvas sistemos išplėtimas ir mastelio keitimas pritvirtinant papildomus XPEE serijos jungiklius / IP ir IPB / Ipups
• Modulių diegimas bet kurioje, atviroje korpuso dalyje (rastrų sistema)
• Vieta baterijai 18ah
• Kabelinė cervertas korpuso gale
• Atstumas iki sienos/tvirtinimo paviršiaus
• Galimybė prižiūrėti kabelius būste

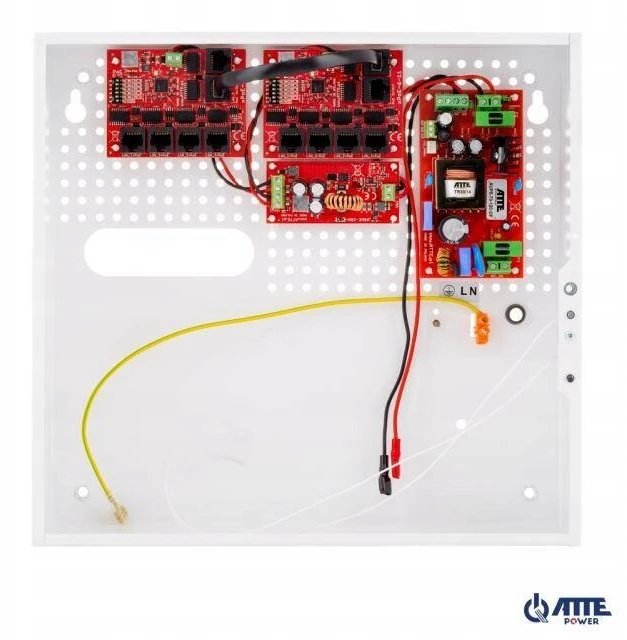

Į rinkinį įeina:

• 1x „Abox-F“ būstas
• 1x AUPS-70-120 iš maitinimo šaltinio
• 1x keitiklis ASUC-100-480-V
• 2x jungiklis xpoe-6-11 iš

Pastabos:

• Baterijų trūkumas rinkinyje

ipups-9-11-f Tai yra paruoštas rinkinys, skirtas „IP Country“ televizijos sistemos buferio maitinimo šaltiniui, susidedanti iš 9 IP kamerų . Elektroninė ambulatorinė apsauga užtikrina visos sistemos tęstinumą trumpame jungtyje arba perkraunant atskiras galios šakas, ir automatinė įtampos grąža po gedimo trūkumo.

buferio rinkiniai su jungikliu Poe Jie yra skirti bendradarbiavimui su IP kameromis ir kitais tinklo įrenginiais, maitinamais „PoE 802.3at/AF“ ir „PoE“ pasyviu standartu. Tinkamų baterijų pritvirtinimas užtikrina nepertraukiamą maitinimo sistemos su periodine maitinimo šaltinio atrofija.

Ilgo diapazono režimas leidžia padidinti transmisijos diapazoną iki 280m Naudojant standartinį UTP.

„Switch“ leidžia dirbti dviem režimais: standartiniu ir išplėstiniu diapazonu. Kai ilgo diapazono jungiklis yra išjungtas, visi prievadai veikia 100 Mbps greičiu ir siūlo eterneto diapazoną iki 100 metrų. Perjungus Dipswichą į padėtį, diapazonas padidinamas iki 280 metrų, o prievadų greitis nuo 1 iki 4 sumažėja iki 10 Mbps. Šio pralaidumo pakanka efektyviam vienos fotoaparato veikimui. Abiejuose režimuose „Portlk 5“ ir „6“ prievadų greitis yra 100 Mbps.

Dėl įgalinto „LongRange“ režimo, mes teikiame didesnį lankstumą fotoaparatų išdėstyme. Padidinus atstumą nuo jungiklio, galite lengviau padengti didelį plotą, nereikia sukurti papildomų paskirstymo taškų.

„Standard“ režimas (režimas = išjungtas)

LAN 1 ... LAN 4 - 10/100 Mbps Out, diapazonas iki 100 m

LAN 5 - 10/100 Mbps, poe in/Out Rade iki 100m

LAN 6 - 10/100 Mbps, diapazonas iki 100 m

„Long Range“ režimas (režimas = įjungiamas)

LAN 1 ... LAN 4 - 10 Mbps POE Out, diapazonas iki 280m

LAN 5 - 10/100 Mbps, poe in/Out Rade iki 100m

LAN 6 - 10/100 Mbps, diapazonas iki 100 m

Nepriklausomai nuo pasirinkto veikimo režimo, „Swich“ palaiko apsaugą nuo „Poe“ trumpojo jungimo ir viršįtampio, kad apsaugotų tinklo įrenginius. 6 prievado „Uplink“, nepriklausomai nuo pasirinkto darbo režimo, neįmanoma įjungti „PoE“ maitinimo šaltinio. Leidžia saugiai derinti skirtingus LAN segmentus.

Pastabos:

• Pagal numatytuosius nustatymus „LongRange“ režimas yra išjungtas
• Keisti režimus reikia iš naujo paleisti galią
• Prieš įgyvendinant, rekomenduojama iš anksto nustatyti funkciją
• Nėra VLAN prievadų izoliacijos - nepertraukiamas ryšys tarp visų Swich prievadų, nepaisant veikimo režimo
• Didelių atstumų atveju mes rekomenduojame jungiklį tiekti su 55 V įtampa iš tam skirtos APS-90-550 iš maitinimo šaltinio arba naudojant „ASUC-100-550-Of“ keitiklį buferiniams rinkiniams
• Perdavimo atstumas yra susijęs su naudojamu kabeliu, rekomenduojama CAT5E/6
kabelis
• Naudojant žemos kokybės ar CCA kabelius, tiesiogiai veikia reikšmingą diapazono sumažėjimą ir ribotą POE biudžetą, pateiktą kamerai

Vidiniai „ABOX“ serijos korpusai yra patogus įrenginių estetinio vystymosi problemos sprendimas ir laidų viduje esančių laidų pabaiga. Visi korpusai yra pagaminti iš plieninio lakšto, miltelių dengtas lakštinis metalas, baltas, baltas. Gamyba naudojant modernią technologinę liniją užtikrina aukščiausią kokybę ir tikslumą. Kiekviename korpuse yra užsukama užsukama, nuimamos durys ir klastojimo angos. Pasiūlyme esantys modeliai turi specialią skylę 10,8 mm rastrų. Jis suderinamas su tvirtinimo skylių atstumu statybų moduliams. Sistemos sprendimas leidžia vertikaliai ar horizontaliai surinkti pasirinktus įrenginius bet kurioje, atviroje korpuso dalyje.

Techniniai duomenys:

LAN prievadai

10 prievadų RJ45 10/100Mbps

(9xlan+Poe, 1xuplink)

Palaikomi Poe imtuvai (standartinė / max Power)

802.3af - iki 15,4W Lan_1 ... Lan_5

802.3at - iki 30 W Lan_1 ... Lan_5

Poe pasyvus - iki 60W LAN_5 / iki 40W LAN_1 ... LAN_4

Poe išėjimai (standartinis / galios režimas)

lan_1 ... lan_5

Poe pasyvus, B režimas (4,5+) (7,8-)

Poe (viršįtampis / prieš trumpąjį jungimą)

lan_1 ... lan_4

0,75a / elektroninis (automatinis grąža)

lan_5

1,25A / elektroninis (automatinis grąža)

SW1 mikro jungikliai

1 jungiklis „režimas“

- perjunkite darbo režimą

2 jungikliai ... 6 "Poe įjungti/išjungti"

- Poe galia Lan_1 ... Lan_5

„Standard“ darbo režimas

1 jungiklis „režimas“, esančioje išjungtoje vietoje

lan_1 ... Lan_6 - diapazonas iki 100 m (10/100Mbps)

„Long Range“ darbas

1 jungiklis "režimas" padėtyje

lan_1 ... Lan_4 - diapazonas iki 280m (10Mbps)

lan_5 ... Lan_6 - diapazonas iki 100 m (10/100Mbps)

„Netwing“ maitinimo šaltinis (tipas / tipas)

Impulse SMPS /AUPS-70-120-F

Maitinimo tiekimo išėjimo apsauga (virš val. / Prieš trumpąjį jungimą)

9a, elektroninis (po trumpojo jungimo gali prireikti iš naujo paleisti maitinimo šaltinį)

Šilumos apsauga nuo maitinimo šaltinio

TSD (šiluminis išjungimas) 130 ° C, reikia paleisti iš naujo

Įvesties įtampos diapazonas maitinimo šaltinis / įvesties apsauga

190 ... 260VAC / T3,15A saugiklis F1

Maitinimo išėjimo galia (nepertraukiama)

72W dinamiškai dalijamasi su akumuliatoriaus įkrovimu (prioritetas turi galią)

maitinimo šaltinio efektyvumas

90% @60W

maitinimo šaltinio išėjimo įtampa

12v +/- 15%

Poe išvesties įtampa (fotoaparato maitinimo šaltinis)

48v +/- 2%

POE išėjimų galios biudžetas (maksimalus)

60W

Baterijos / vieta būste

1x 12 V baterija (gelis arba AGM) / 1x18AH

Baterijos įkrovimo srovė

1a/2a (pasirinktas JP1)

Akumuliatoriaus grandinės apsauga

f6,3a saugiklis F2

Akumuliatoriaus apsauga

Atjunkite akumuliatorių esant žemesnei kaip 10,8 V

maitinimo šaltinio signalizacijos išėjimai / tychy / tipas

OUF - Nėra išėjimo įtampos, ACF - nėra įtampos 230AC / 50MA / OC (atidarytas kolekcininkas)

Pradedant nuo to, kad nėra kintamos srovės maitinimo šaltinio

Pradėti mygtuką

Būsto diegimas

Vengrų, tvirtinimo skylės 6 mm

Įrenginių įrengimas būste

Sistemos atidarymas 4,8 mm „Raster“ 10,8 mm

Darbinės temperatūros diapazonas

-25 ...+50 ° C

Korpusas (tipas / medžiaga / spalva / apsauga / kabelio culler)

Matmenys / grynoji masė / apsaugos laipsnis

300x320x90mm / 2,45 kg / ip20
