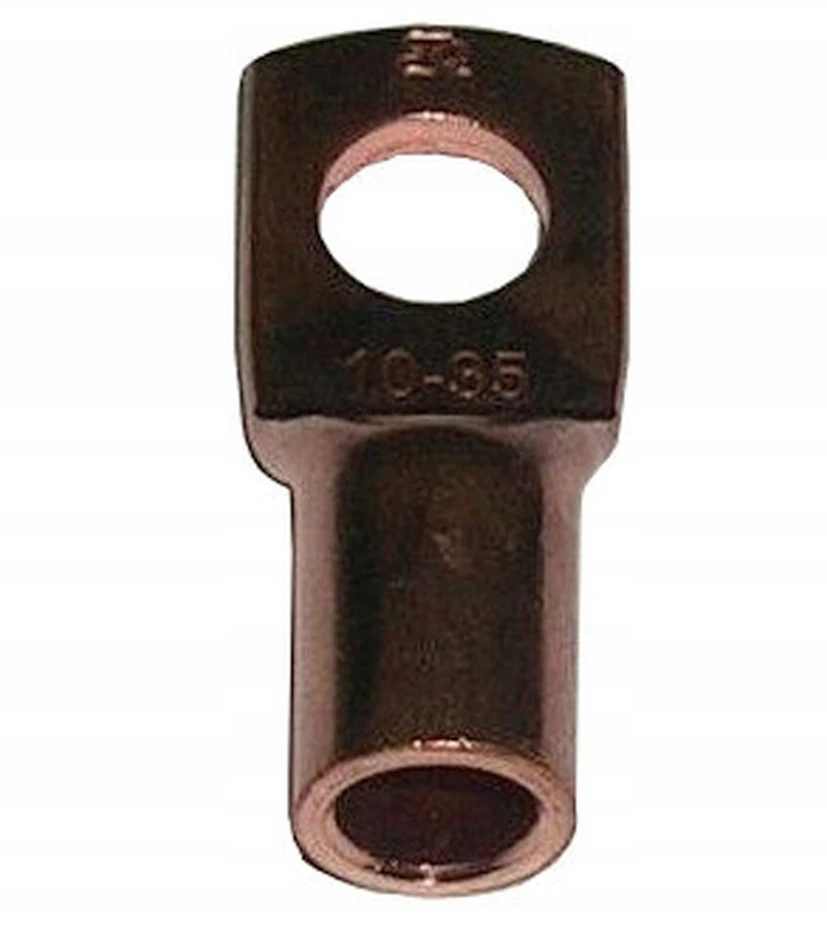

Varinė kabelinė jungtis M8, 16mm², Fi=5,5

kabelio kabelio antgalis. M8, 16 mm2, fi = 5,5

.

• Tipo vamzdinis galiuko antgalis
• skylė M8 varžtui
• 16 mm2 kabelio Cixture
• Elektros rinkinys. Užspaudimas
• Mechaninis komplektas ant kabelio
• Ilgis 27,5 mm
• Vario kontaktinė medžiaga
• Vidinis rankovės skersmuo 5,5 mm

.

Apytiksliai piešimo matmenys (gali atsirasti minimalūs skirtumai, atsižvelgiant į gamintoją)

• D (vidinis skersmuo) = 5,5 mm
• D (išorinis įvorės skersmuo) = 8,5 mm
• A (plokščias galiuko ilgis) = 13 mm
• l (ilgis nuo montavimo angos vidinės pusės iki įvorės galo) = 27,5 mm
• B (plokščios galiuko dalies plotis) = 15 mm

vario kabelio patarimai vario venų galūnėms

Naudojami jungčių saugumui ir ilgaamžiškumui pagerinti

TIPS taip pat sumažina laidų izoliacijos perkaitimą, pvz. Kai littis.

.

Straipsnio numeris 2061/Nr./SIL

.

Pavyzdys (dydis parduodamas kaip tiriamojo pavadinimas ir aprašymas)
