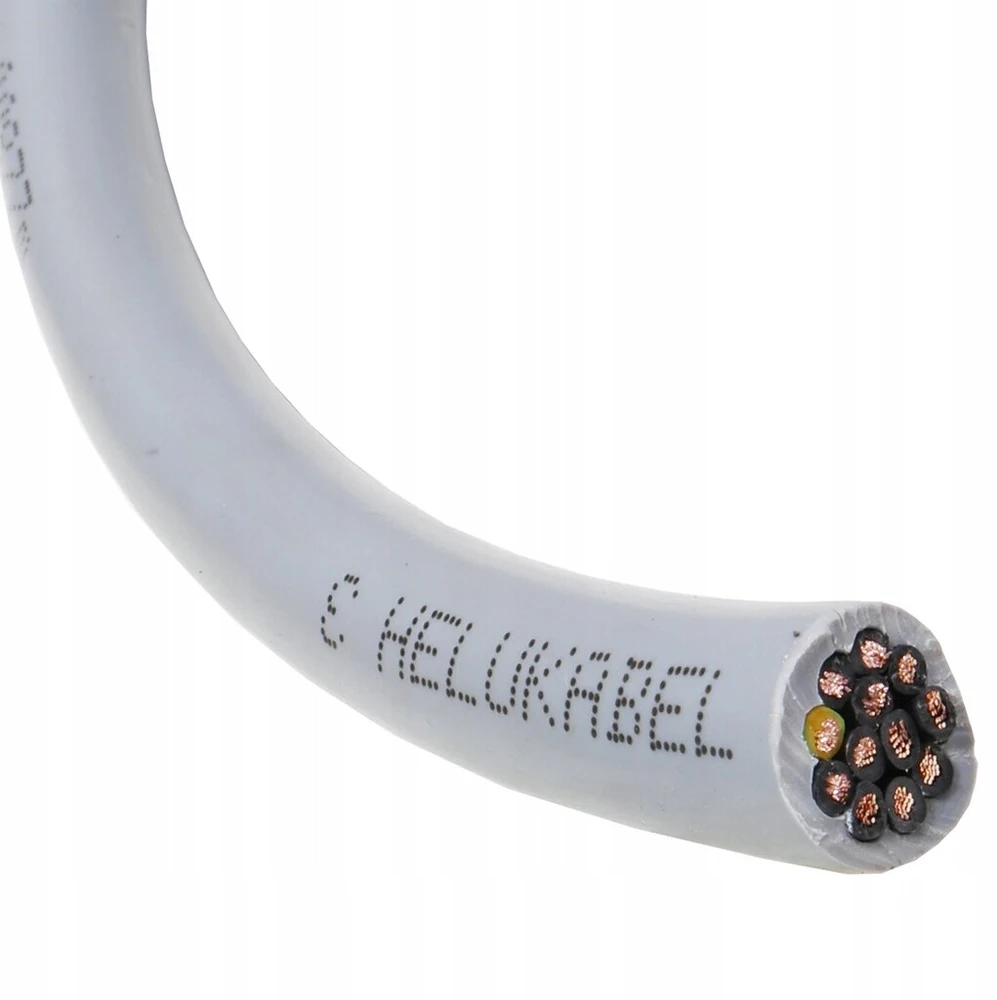

JZ-500 valdymo kabelis 12g0.75 300/500V 10043 Drum & Nbsp; 1M

Techniniai duomenys

Gamintojas: Heliukabel

Produktų serija: & Nbsp; JZ-500

Gamintojo rodyklė: & nbsp; 10043

ean 00659499

Kabelinės temperatūra kilnojamosioms jungtims [° C] iki 80

Kabelinės temperatūra kilnojamosioms jungtims [° C] iš -15

Nuolatinė kabelio temperatūra [° C] iki 80

Nuolatinė kabelio temperatūra [° C] iš -40

Ekranas sijos nebuvimas

bendras ekranas nebuvimas

Identifikacija venų Skaičiai

venų izoliacija pvc

5 klasės klasės klasė = Lankstus

izoliacijos spalva pilka

Venų skaičius 12

Išorinės dangos medžiaga PVC

Įvertinta įtampa u [v] 500

Įvertinta įtampa U0 [v] 300

Mažas dūmų emisija (pagal EN 61034-2)

Atsparumas žemai temperatūrai (pagal EN 60811-1-4)

Atsparus aliejui (pagal EN 60811-2-1) Ne

Apytikslis kabelio svoris [kg/km] 179

Apytikslis išorinis skersmuo [mm] 9,8000

Venų kryžminio pjūvio sumažinimas [mm2] 0,75000

Apsauginė vena Taip

Techniniai duomenys

Specialus PVC valdymo kabelis, pagal DIN 0285-525-2-51/DIN EN 50525-2-51
Temperatūros diapazonas lanksčiai nuo -15 ° C) iki +80 ° C nejudantis nuo -40 ° C iki +80 ° C
Darbo įtampa U0/U 300/500 V
Bandymo įtampa 4000 V
Pabaumės įtampos min. 8000 V
Atsparumas izoliacijai min. 20 momentų x km
Minimalus lenkimo spindulys Lankstus 7,5 x ∅ kabelis su nuolatiniu 4 x ∅ kabeliu
Atsparumas radiacijai iki 80 x 106 cj/kg (iki 80 matavimų) 1) bandymas lenkimo ir pataikymo metu, taip pat tempimas žemoje temperatūroje
VDE atitiktis 0473 811-1-4 dalis, EN 60811-1-4

Construction

Miedziana Niepłołana, susuktas kabelis pagal VDE 0295 5 klasę, BS 6360 5 klasė, IEC 60288 5 klasė
Vėjo izoliacija iš specialios PVC su 7225
Juodos venos su atspausdinta balta
Skaičiai pagal „DIN VDE 0293“ (taip pat galima įsigyti su kitomis spalvomis su venomis)
Geltonai žalios apsauginės venos (nuo 3 venų)
Wyła susukta lygiagrečiai
Išorinės padangos, pagamintos iš specialaus PVC, TTM2 pagal DIN VDE 0207-363-4-1/DIN EN 50363-4-1
Pilka spalva (RAL 7001)
Pataisytas kabelis (nuo 2011 m.)

savybės

olewing
Atsparus cheminiams junginiams, žiūrėkite: lentelė „Techninė informacija“
PVC savarankiškas ir atsparus liepsnai, išbandytas pagal DIN VDE 0482-332-1-2DIN EN 60332-1-2/IEC 60332-1 („DIN VDE 0472 804TEST“ metodas B)
gamybai naudojamose medžiagose nėra silikono ir kadmio ar medžiagos
Sutrikdys lakūną

taikymas

Naudojamas esant vidutinei mechaninei apkrovai elastinėms jungtims, kuriose nėra tempimo įtempio. Paprastai pakrauta sausose, drėgnose ir drėgnose patalpose, bet ne po atviru dangumi. Naudojamas mašinose, metalurgijos, skirtos valdyti, signalizuoti ir matavimus konvejuose ir technologinėse stygose. Veneonai buvo sunumeruoti taip, kad net ir nedidelis išorinės padangos ekspozicija leidžia venos vietą: siekiant išvengti klaidų, pabrėžiami žymėjimai. Apsauginė vena, esanti netoli išorinės padangos. Specialiai pasirinktas PVC mišinys garantuoja puikų lankstumą ir racionalų, greitą montavimą.

C - produktas atitinka žemo departamento direktyvos 2006/95/EG
