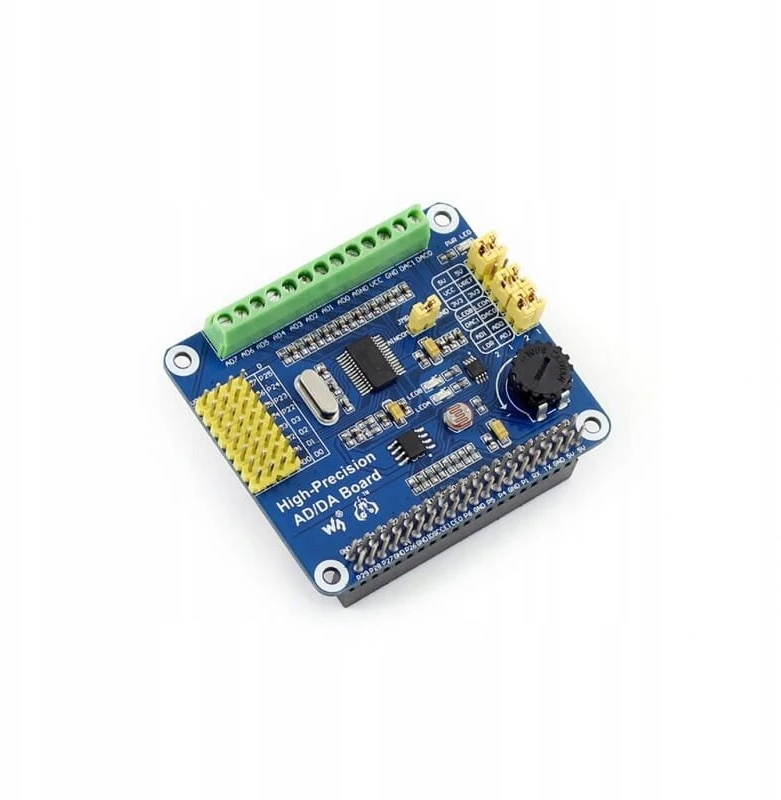

modulis su „ADDA“ keitikliais, skirtais aviečių pi

⭐ „Raspberry Pi“ plėtiniui, pridedant aukštos kokybės \ skaitmeninius keitiklius ir skaitmeniniu būdu analogiškai prie jūsų „Raspberry Pi“.

️ & nbsp; Bendradarbiauja:

Raspberry Pi su 40 kaiščių GPIO jungtimi, pvz. Raspberry Pi 3b+, „Raspberry Pi 4“ ir kt.

⭐ & nbsp; Funkcijos:

& nbsp; Laive ADS1256, 8 kanalų tikslumo ADC 24 bitų (4 diferencialinių kanalų įvestis), ir Nbsp; Mėginių ėmimo dažnis 30KSPS

& nbsp; DAC8552 laive, 2 kanalų 16 colių tikslus skaitmeninio analogo keitiklis

& nbsp; Sukurta -įvesties sąsaja naudojant „Pinheaders“, kad būtų galima sujungti analoginį signalą

& nbsp; „Pinout“ suderinamas su „Waveshare“ jutiklio sąsajos standartu, lengvai sujungus įvairius analoginių jutiklių modulius

& nbsp; Sukurta -įvesties / išvesties sąsaja, naudojant varžtus spaustukus, skirtus analoginio / skaitmeninio signalo prijungimui

& nbsp; Turi AD / DA aptikimo grandinę, lengvai parodomą signalą

️ Kas yra albume:

<l>

„Raspberry Pi Gpio“ sąsaja: susisiekti su pi

Įėjimai / išėjimai AD / DA: Sraigtiniai spaustukai

Įvesties skelbimas: „Pinheaders“, „Pinout“ atitinka standartinę „Waveshare“ jutiklio sąsają, ir Nbsp; Lengva prijungti įvairius analoginių jutiklių modulius

7,68 m krištolo

LM285-2.5: ADC

suteikia atskaitos įtampą

Fotorezistorius

LED išvesties indikatorius

10K potenciomter

DAC8552: 16 bitų aukšto raiškos DAC, 2ch

Galios indikatorius

ADS1256: 24 bitų tikslus ADC, 8 kanalai (4 diferencialiniai kanalai)

ADC testavimo šuolis

DAC testavimo šuolis

Galios pasirinkimo šuolis

ADC atskaitos žemės konfigūracija: Kai AD įvedamas atskirai, „Aincom“ yra atskaitos spaustukas, jis gali būti prijungtas prie GND arba išorinės atskaitos įtampos

</l>

️ & nbsp; Sąsajos apibrėžimas

️ matmenys:

Rinkinys apima:

<l>

Aukšto raiškos AD/ DA plokštė x 1

RPI varžtų paketas (2 vnt) x 1

</l>

PASTABA: „Raspberry Pi“ ir jutikliai nuotraukoje neįtraukti
