Šis įžeminimo gnybtų blokas supaprastina elektros laidų sujungimą – tai greitas ir patogus sprendimas. Dėl integruotos montavimo kojelės įžeminimo gnybtas tiesiogiai sujungia montavimo bėgelį su elektros laidais. Tokiu būdu užtikrinamas tiek elektrinis, tiek mechaninis stabilumas tarp laidų ir montavimo adapterio.
Elektros laidai prie šio įžeminimo gnybto gali būti jungiami tik tada, kai jų nuizoliavimo ilgis yra nuo 11 mm iki 13 mm. Gnybtas turi laidų spaustuvus ir naudoja „Push-in CAGE CLAMP®“ technologiją. Ši jungimo sistema puikiai tinka visų tipų laidams. Dėl kištukinio dizaino laidai įstatomi tiesiogiai, be papildomų įrankių.
Įžeminimo blokas tinkamas laidams, kurių skerspjūvis yra nuo 0,5 mm² iki 6 mm². Jame įrengtas vienas lygis ir trys spaustuvai. Žaliai geltonas korpusas pagamintas iš izoliaciją užtikrinančio poliamido (PA66).
Gnybtų blokas, montuojamas ant bėgelio ir valdomas specialiu įrankiu. TOPJOB® S serijos gnybtai užtikrina patikimą elektros jungtį įvairiose pramoninėse ir šiuolaikinėse pastatų instaliacijose.
Gnybtai montuojami ant DIN-35 tipo bėgelių. Varinius laidus galima jungti iš priekio. Dvi jungčių lizdų angos leidžia paskirstyti elektrą į kitus spaustuvus. Gaminys taip pat pritaikytas naudoti specifinėse Ex zonose.
Specifikacijos
| Spaustuvų skaičius | 3 |
| Potencialų skaičius | 1 |
| Lygių skaičius | 1 |
| Jungčių lizdų skaičius | 2 |
| Jungties technologija | Push-in CAGE CLAMP® |
| Valdymo tipas | Valdoma specialiu įrankiu |
| Tinkamos laidų medžiagos | Varis |
| Nominalus skerspjūvis | 4 mm² |
| Vientisas laidas | 0.5 … 6 mm² / 20 … 10 AWG |
| Vientisas laidas (tiesioginis įstatymas) | 1.5 … 6 mm² / 14 … 10 AWG |
| "Fine-stranded" laidas | 0.5 … 6 mm² / 20 … 10 AWG |
| "Fine-stranded" laidas su izoliuotu antgaliu | 0.5 … 4 mm² / 20 … 12 AWG |
| "Fine-stranded" laidas su antgaliu (tiesioginis įstatymas) | 1.5 … 4 mm² / 18 … 12 AWG |
| Pastaba (laido skerspjūvis) | Galima jungti mažesnio skerspjūvio laidą, priklausomai nuo savybių |
| Laidų jungimo kryptis | Iš priekio |

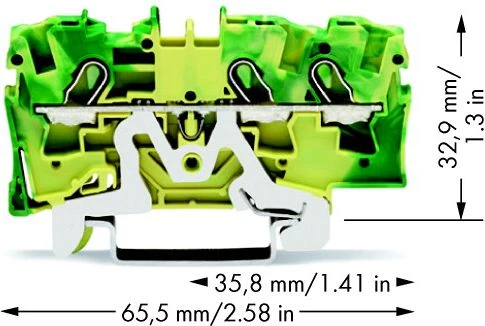

| Plotis | 6.2 mm / 0.244 colio |
| Aukštis | 65.5 mm / 2.579 colio |
| Gylis nuo DIN bėgio viršaus | 32.9 mm / 1.295 colio |
| Montavimo tipas | DIN-35 bėgelis |
| Žymėjimo lygis | Centrinis/šoninis žymėjimas |
| Korpuso spalva | Geltonai žalia |
| Medžiagų grupė | I |
| Izoliacijos medžiaga | Poliamidas (PA66) |
| Degumo klasė pagal UL94 | V0 |
| Svoris | 14.6 g |
| Apdorojimo temperatūra | -35 … +85 °C |
| Nuolatinė darbinė temperatūra | -60 … +105 °C |
| Aplinkos testavimas | DIN EN 50155 (VDE 0115-200):2022-06 |
| Smūgio ir vibracijos bandymas | DIN EN 61373 (VDE 0115-0106):2011-04 |
| Funkcionalumo testas su triukšmo tipo vibracija | Atitinka 8 skirsnio reikalavimus |
| Dažnis | f1 = 5 Hz iki f2 = 150 Hz |
| Pagreitis (triukšmo testas) | 0.101g |
| Testo trukmė (vienai ašiai) | 10 min. |
| Testavimo kryptys | X, Y ir Z ašys |
| Kontaktų sutrikimų stebėjimas | Atitinka |
| Įtampos kritimo matavimas prieš ir po kiekvienos ašies | Atitinka |
| Padidinto triukšmo testo pagreitis | 0.572g |
| Padidinto triukšmo testo trukmė | 5 val. |
| Išplėstinis kontaktų sutrikimų stebėjimas | Atitinka |
| Išplėstinis įtampos kritimo matavimas | Atitinka |
| Smūgio testas | Atitinka 10 skirsnio reikalavimus |
| Smūgio trukmė | 30 ms |
| Smūgių skaičius vienai ašiai | 3 poz. ir 3 neg. |
| Smūgio testavimo kryptys | X, Y ir Z ašys |
| Išplėstinis stebėjimas – kontaktų sutrikimai | Atitinka |
| Išplėstinis stebėjimas – įtampos kritimas | Atitinka |
