Vario-term Vision chrominis kairinis Cu Aio ventilis

„Vision Chrom“ valdymo vožtuvas lewy cu viskas viename

parametrai

• vožtuvo tipas : reguliavimo
• Diegimo tipas : Vario instaliacija Cu 15 mm
• Orientacija : kairysis
• vožtuvo variantas : Ašinis
• rinkinys - tipas : Visi viename - visi rinkinio elementai: vožtuvas + jungtys + rozetės + rankovės
• spalva : Chromas
• rozetės forma : Vienas turas 2 kompiuteriai
• linija : Vizija r
• Prodiuseris : Vario terminas

Kairiojo reguliavimo rinkinys.

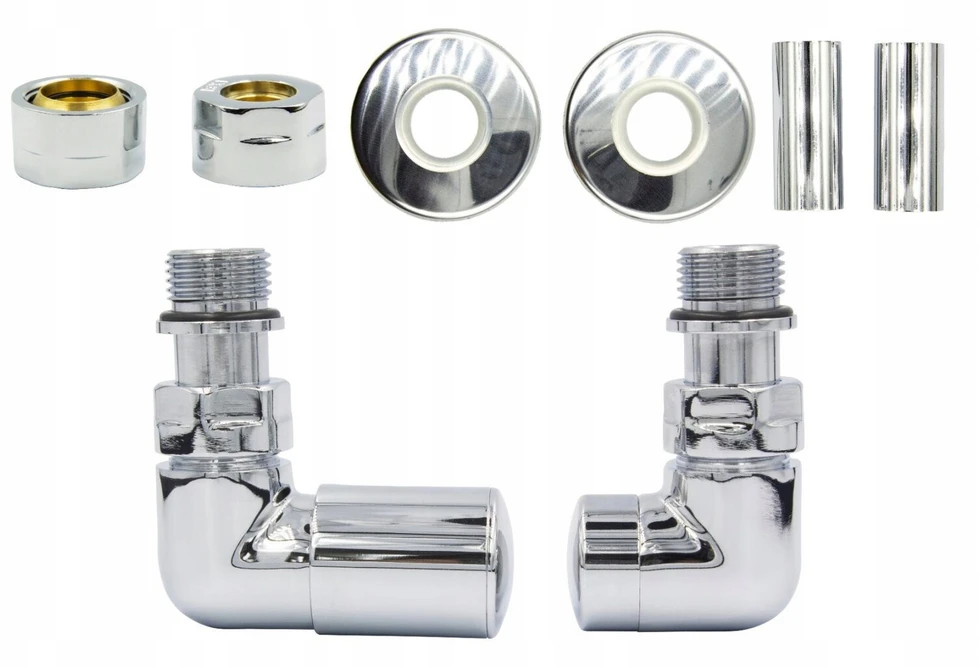

Komplektas apima:

• 1 kairiojo valdymo vožtuvas,
• 1 dešinys
• 2 maskuojančios rozetės, vienas metalas,
• 2 maskavimas, metalas ir
rankovės
• 2 Cu jungtys - vario montavimui 15 mm

Verta žinoti:

Reguliavimo vožtuvas yra ašinis vožtuvas , kuris buvo suprojektuotas taip, kad po jo montavimo po radiatoriumi p reguliavimo laivas buvo šildytuvo kontūro viduje - lygiagrečiai po radiatoriumi , kuris apsaugo rankenėlę nuo atsitiktinės žalos.

Vaizdo valdymo vožtuvas yra skirtas montuoti ant centrinio šildymo radiatoriaus dviejų vamzdžių sistemoje .

Reguliavimo vožtuvas turi rankenėlę kurį galite sureguliuoti vandens (šildymo koeficiento), tekančio į radiatorių, kiekį. Reguliavimo vožtuvas ir Nbsp; yra pritvirtintas prie centrinio radiatoriaus

Šildymas ant maitinimo laido pusės .

Uždarymo vožtuvas pritvirtintas prie centrinio kaitinimo radiatoriaus grįžtančio laido pusėje .

Techniniai duomenys:

Darbinė temperatūra iki 120 ° C

Nominalus slėgis 1MPA

Šildymo faktoriaus vanduo

Maks. Slėgio skirtumas 0,06MPA

bandymo slėgis 1,5 MPa

Preliminarus nustatymas uždarymo vožtuve

g ½

Žemiau yra brėžiniai su matmenimis: regėjimo reguliavimo ir pjovimo vožtuvo bei maskuojančių rankovių ir vienos rozetės matmenimis.

Papildoma informacija jums - galimybės!

Spalvos

Vario termino produktai yra 20 pagrindinių spalvų kurie pavyzdžiai - atspindi tikrąją spalvą - Žemiau rasite

Ryšio parinktys:

Vaizdo reguliavimo vožtuvai gali būti prijungti prie radiatoriaus, kai turite įvestis:

- Dolne

a) Kai maitinimo šaltinis yra kairėje - pasirinkite „Vision Lewy“ reguliavimo vožtuvą su pavienėmis rozetėmis

b) Kai maitinimo šaltinis yra dešinėje - pasirinkite „Vision“ dešinę su vienkartinėmis rozetėmis

- apatinė centrinė

A) Kai maitinimo šaltinis yra kairėje - pasirinkite Dešinius kambarius su ovaliais arba stačiakampiais rozetėmis (vienos rožės netilps vienas šalia kito, jei būtų 50 mm)

b) Kai maitinimo šaltinis yra dešinėje - pasirinkite „Valve & Nbsp“; Reguliacinis matymas Lewy su ovaliomis arba stačiakampėmis rozetėmis (pavienės rozetės netilps vienas šalia kito, kai jungiasi 50 mm)

Galimi diegimai:

„Vision Valve“ galima prijungti prie abiejų 16 mm PEX diegimų - norint tai padaryti, turite pasirinkti dešinę jungtys

„Vision Valve“ gali būti prijungtas prie Cu 15 mm diegimo - norint tai padaryti, turite pasirinkti dešinę jungtys

„Vision Valve“ galima prijungti prie 1/2 diegimo (GZ1/2) & Nbsp; - Norėdami tai padaryti, jums reikia tik pasirinkti dešinę jungtys

„Vision Valve“ galima prijungti prie 1/2 diegimo (GW1/2) & Nbsp; - Norėdami tai padaryti, jums reikia tik pasirinkti dešinę jungtys
