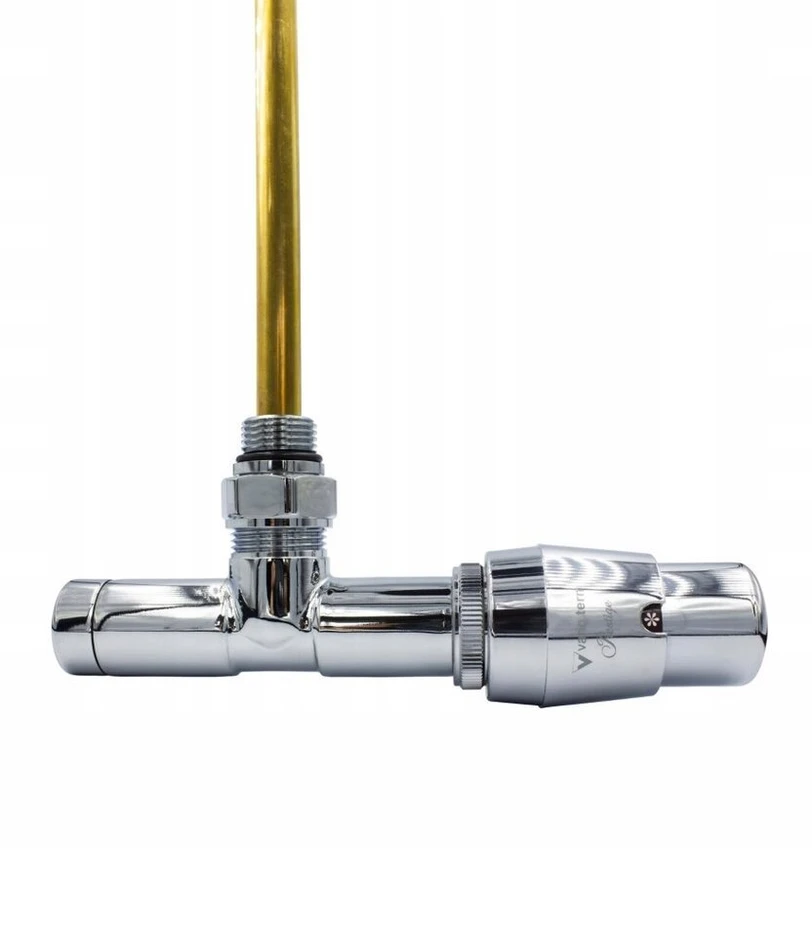

FOKUOTAS Termostatinis vožtuvas 50 mm Unico Chrome

parametrai

vožtuvo tipas Termostatinis
Orientacija Dešinė
vožtuvo variantas Kampinis
rinkinys - tipas Vožtuvas (be papildomų elementų)
spalva Chromas
Tarpai tarp ryšio 50 mm
linija Unico t
Ryšio metodas Dolne
Galvos tipas Siūlai: M30x1.5
Galvos linija Prestige

Teisingo kampo termostatinis unico rinkinys.

Komplektas apima

1 stačiakampio termostatinis vožtuvas

Verta žinoti

„Unico“ vožtuvas termostatinėje versijoje buvo specialiai sukurtas Radiatoriams su mažesniais ir vertikaliais kolekcionieriais & Nbsp Leidžiama naudoti radiatoriuje Šildytuvas Naudojamas vasarą radiatoriui pašildyti ir naudoti kaip džiovintuvą.

50 mm diegimo tarpai.

Termostatinis vožtuvas yra sumontuotas ant centrinio šildymo radiatoriaus taip, kad termostatinė galvutė būtų toliau nuo maitinimo laido (Pagal žemiau esančią schemą).

Ryšio sujungimas leidžia jį montuoti po radiatoriumi, lygiagrečiu sienai, šildytuvo kontūro viduje Kuris apsaugo juos nuo atsitiktinės žalos.

Techniniai duomenys

Darbinė temperatūra 120 ° C

Nominalus slėgis 1MPA

Šildymo faktoriaus vanduo

bandymo slėgis 1,5 MPa

Vožtuvo slėgio skirtumas 0,06 MPa

Histerezė 0,3 ° K

Preliminarus nustatymas ant uždarymo vožtuvo įdėklo

Galvos techniniai duomenys

diapazonas 8 ° C - 30 ° C

Maks. Aplinkos temperatūra 50 ° C

Uždarymo laikas 16 min.

Slėgio skirtumo poveikis & lt; 1 k

Histerezė 0,3K

Šildymo faktoriaus temperatūros poveikis 1,23

Patikimas skysčio jutiklis

Reguliavimo rankenėlė su skaitmeniniu ženklu

Apsaugos funkcija nuo užšalimo montavimo (8 ° C „*“ nustatyme)

Kūnas, pagamintas iš aukštos kokybės plastiko

Temperatūros verčių priskyrimas ant galvos ženklų

Žemiau yra brėžiniai su matmenimis: „Unico“ termostatinis vožtuvas dešinėje versijoje ir termostatinėje galvutėje.

Papildoma informacija jums - galimybės!

Spalvos

Vario termino produktai yra 20 pagrindinių spalvų kurie pavyzdžiai - atspindi tikrąją spalvą Žemiau rasite

Ryšio parinktys

UNICO termostatiniai vožtuvai gali būti prijungti prie radiatoriaus, kai turite įvestį

Dolne

a) Kai maitinimo šaltinis yra kairėje - pasirinkite „Unico“ dešinįjį termostatinį vožtuvą

b) Kai maitinimo šaltinis yra dešinėje - pasirinkite „Unico Lewy“ termostatinį vožtuvą

Centrinis apatinis - „Unico“ termostatinį vožtuvą taip pat galite prijungti ir tokioje konfigūracijoje - naudodami vožtuvo pasirinkimo taisykles, kaip aukščiau, - tačiau tik radiatoriuje su vertikaliais kolekcionieriais

Galimi diegimai

UNICO vožtuvas gali būti prijungtas prie abiejų 16 mm PEX diegimų - norint tai padaryti, turite pasirinkti dešinę jungtys

UNICO vožtuvas gali būti prijungtas prie Cu 15 mm diegimo - norint tai padaryti, turite pasirinkti dešinę jungtys

UNICO vožtuvas taip pat gali būti prijungtas prie 1/2 diegimo - norint tai padaryti, turite pasirinkti dešinę jungtys
