Termostatinis ventilis Twins, matinis juodas, dešininis, Cu Aio

Termostatinis vožtuvas 50 mm Dvynių juodas kilimėlis dešinysis cu viskas viename

parametrai

• vožtuvo tipas Termostatinis
• Diegimo tipas Vario instaliacija Cu 15 mm
• Orientacija Dešinė
• vožtuvo variantas Kampinis
• rinkinys - tipas Visi viename - visi rinkinio elementai: vožtuvas + jungtys + rozetės + rankovės
• spalva Juodas kilimėlis
• rozetės forma Apvalus/ovalas - kompleksas 1pc
• Prodiuseris Vario terminas
• Tarpai tarp ryšio 50 mm
• linija Dvyniai t
• Galvos tipas Siūlai: M30x1.5

Stačiojo kampo termostatinis rinkinys.

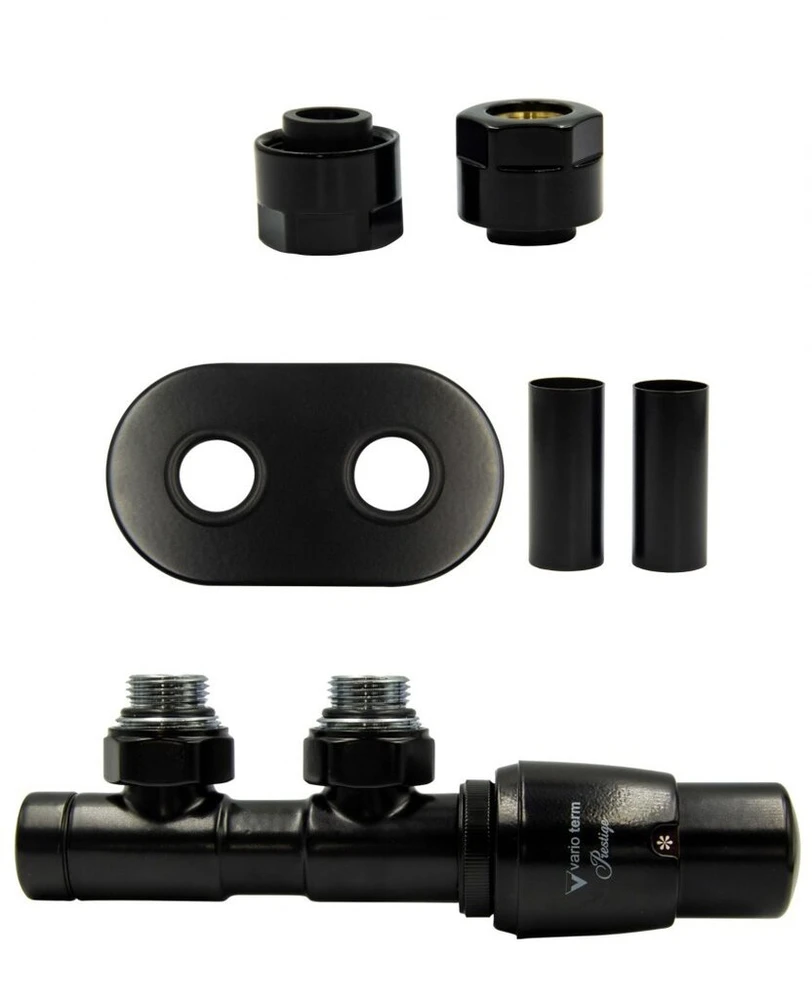

Komplektas apima

• 1 stačiakampio termostatinis vožtuvas
• 1 maskuojanti rozetė, metalinė dviguba ovala
• 2 maskavimas, metalas ir
rankovės
• 2 Cu jungtys - vario montavimui 15 mm

Verta žinoti

Termostatinės versijos dvynių vožtuvas buvo specialiai sukurtas Radiatoriams, kurių jungtis yra mažesnė ir 50 mm tarpai

Termostatinis vožtuvas yra sumontuotas ant centrinio šildymo radiatoriaus taip, kad termostatinė galvutė būtų iš grįžimo pusės & Nbsp; Taigi toliau nuo maitinimo laido (Pagal žemiau esančią schemą).

Ryšio sujungimas leidžia jo Įdiegti po radiatoriumi, lygiagrečiu sienai Šildytuvo kontūro viduje, kuris apsaugo juos nuo atsitiktinio žalos.

Valve techniniai duomenys

Darbinė temperatūra 120 ° C

Nominalus slėgis 1MPA

Šildymo faktoriaus vanduo

bandymo slėgis 1,5 MPa

Preliminarus nustatymas ant uždarymo vožtuvo įdėklo

g ¾ radiatoriaus jungtis

Galvos techniniai duomenys

diapazonas 8 ° C - 30 ° C

Maks. Aplinkos temperatūra 50 ° C

Uždarymo laikas 16 min.

Slėgio skirtumo poveikis & lt; 1 k

Histerezė 0,3K

Šildymo faktoriaus temperatūros poveikis 1,23

Patikimas skysčio jutiklis

Reguliavimo rankenėlė su skaitmeniniu ženklu

Apsaugos funkcija nuo užšalimo montavimo (8 ° C „*“ nustatyme)

Kūnas, pagamintas iš aukštos kokybės plastiko

Temperatūros verčių priskyrimas ant galvos ženklų

Žemiau yra brėžiniai su dvynukų termostatinio vožtuvo matmenimis, tinkamoje versijoje ir maskuojančių rankovių matmenys, ovalo rozetė ir termostatinė galvutė.

Papildoma informacija jums - galimybės!

Spalvos

Vario termino produktai yra 20 pagrindinių spalvų kurie pavyzdžiai - atspindi tikrąją spalvą Žemiau rasite

Ryšio parinktys

Dvynių termostatiniai vožtuvai gali būti prijungti prie radiatoriaus, kai turite įvestį

Apatinė centrinė

a) Kai maitinimo šaltinis yra kairėje - pasirinkite Dvynių dešinįjį termostatinį vožtuvą

b) Kai maitinimo šaltinis yra dešinėje - pasirinkite „Twins Lewy“ termostatinį vožtuvą

Galimi diegimai

Dvynių vožtuvas gali būti prijungtas prie abiejų 16 mm PEX instaliacijų - norint tai padaryti, turite pasirinkti dešinę jungtys

Dvynių vožtuvas gali būti prijungtas prie abiejų 15 mm Cu diegimo - norint tai padaryti, turite pasirinkti dešinę jungtys

Dvynių vožtuvas taip pat gali būti prijungtas prie 1/2 diegimo - norint tai padaryti, turite pasirinkti dešinę jungtys
