Termostatinis trišakis vožtuvas Master pilkos spalvos dešininis Cu Aio

Tri -ašies termostatinis vožtuvas

parametrai

• vožtuvo tipas : termostatinis
• Diegimo tipas : Vario instaliacija Cu 15 mm
• Orientacija : dešinė
• vožtuvo variantas : Ašinis
• rinkinys - tipas : Visi viename - visi rinkinio elementai: vožtuvas + jungtys + rozetės + rankovės
• spalva : Tamsus struktūrinis grafitas
• rozetės forma : Vienas turas 2 kompiuteriai
• linija : Meistras
• Prodiuseris : Vario terminas
• Galvos tipas : Siūlai: M30x1.5
• Galvos linija : Prestige

Pagrindinio vonios radiatoriaus ašinės dešinės diegimo rinkinys.

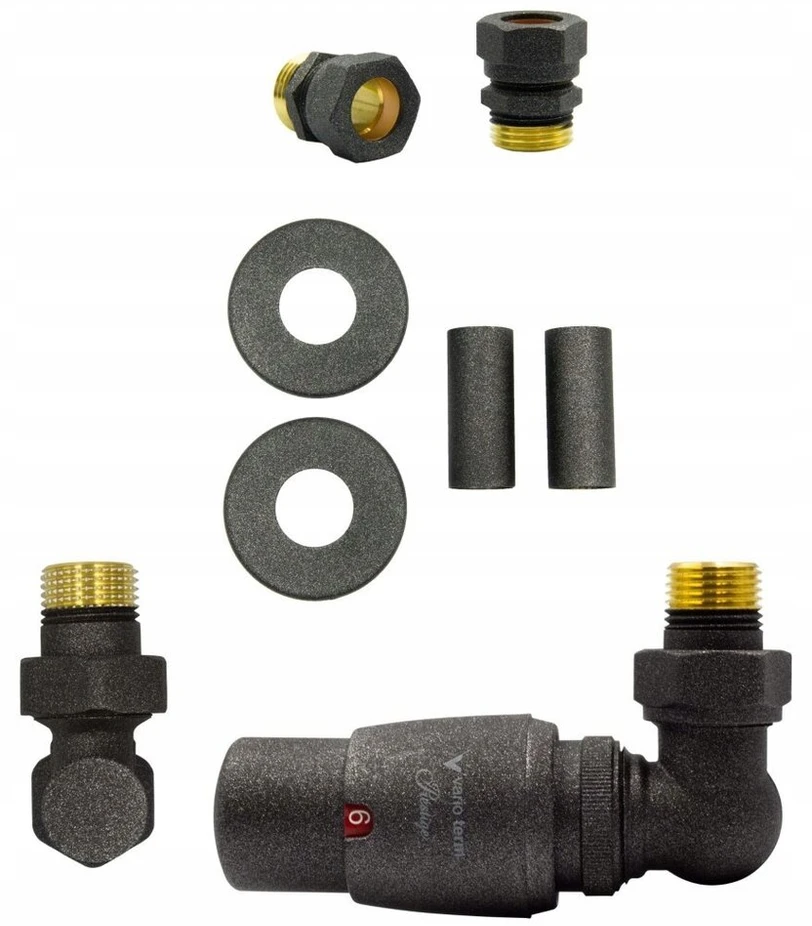

Komplektas apima:

• 1 ašinio kampo termostatinis vožtuvas,
• 1 kampo uždarymas -OFF vožtuvas,
• 1 prestižo termostatinė galva,
• 2 maskuojantys viengubai, metalinės rozetės
• 2 maskavimas, metalas ir
rankovės
• 2 Cu jungtys - vario montavimui 15 mm

Verta žinoti:

Pagrindiniai termostatiniai vožtuvai (kairėje ir dešinėje) yra skirti montuoti ant centrinio šildymo radiatoriaus ant maitinimo laido pusės .

Pagrindinės serijos vožtuvai buvo suprojektuoti taip, kad termostatinė galvutė naudojo „lygiagrečią sistemą“. Tai leidžia įdiegti galvutę lygiagrečiai su siena , šildytuvo kontūro viduje, kuris apsaugo jį nuo atsitiktinio žalos.

Techniniai duomenys:

Darbinė temperatūra iki 120 ° C

Nominalus slėgis 1MPA

Šildymo koeficientas - vanduo

Maks. Slėgio skirtumas 0,06MPA

bandymo slėgis 1,5 MPa

Galvos montavimo sriegis M30x1.5

radiatoriaus jungtis r ½

Žemiau yra brėžiniai su matmenimis: Pagrindinis termostatinis vožtuvas (kairėje) ir uždarykite -OFF (dešinėje) ir po vožtuvų brėžiniais su matmenimis: termostatine galvute, maskavimo rankovėmis ir pavienėmis rozetėmis.

Papildoma informacija jums - galimybės!

Spalvos

Vario termino produktai yra 20 pagrindinių spalvų kurie pavyzdžiai - atspindi tikrąją spalvą - Žemiau rasite

Ryšio parinktys:

Pagrindiniai termostatiniai vožtuvai gali būti prijungti prie radiatoriaus, kai turite įvestis:

- Dolne

a) Kai maitinimo šaltinis yra kairėje - pasirinkite pagrindinį Lewy termostatinį vožtuvą su vienkartinėmis rozetėmis

b) Kai maitinimo šaltinis yra dešinėje - pasirinkite dešinįjį pagrindinį termostatinį vožtuvą su pavienėmis rozetėmis

- apatinė centrinė

a) Kai maitinimo šaltinis yra kairėje - pasirinkite dešinįjį pagrindinį termostatinį vožtuvą su ovalo arba stačiakampio rožės (vienos rožės netilps vienas šalia kito, jei tai yra 50 mm)

b) Kai maitinimo šaltinis yra dešinėje - pasirinkite pagrindinį Lewy termostatinį vožtuvą su ovaliomis arba stačiakampėmis rožtėmis (vienos rosetės netilps vienas šalia kito, jungiant 50 mm)

Galimi diegimai:

Pagrindinį vožtuvą galima prijungti prie abiejų 16 mm PEX instaliacijų - norint tai padaryti, turite pasirinkti dešinę jungtys

Pagrindinį vožtuvą galima prijungti prie abiejų 15 mm Cu diegimo - norint tai padaryti, turite pasirinkti dešinę jungtys
