Termostatas liečiamu ekranu HT 125,...

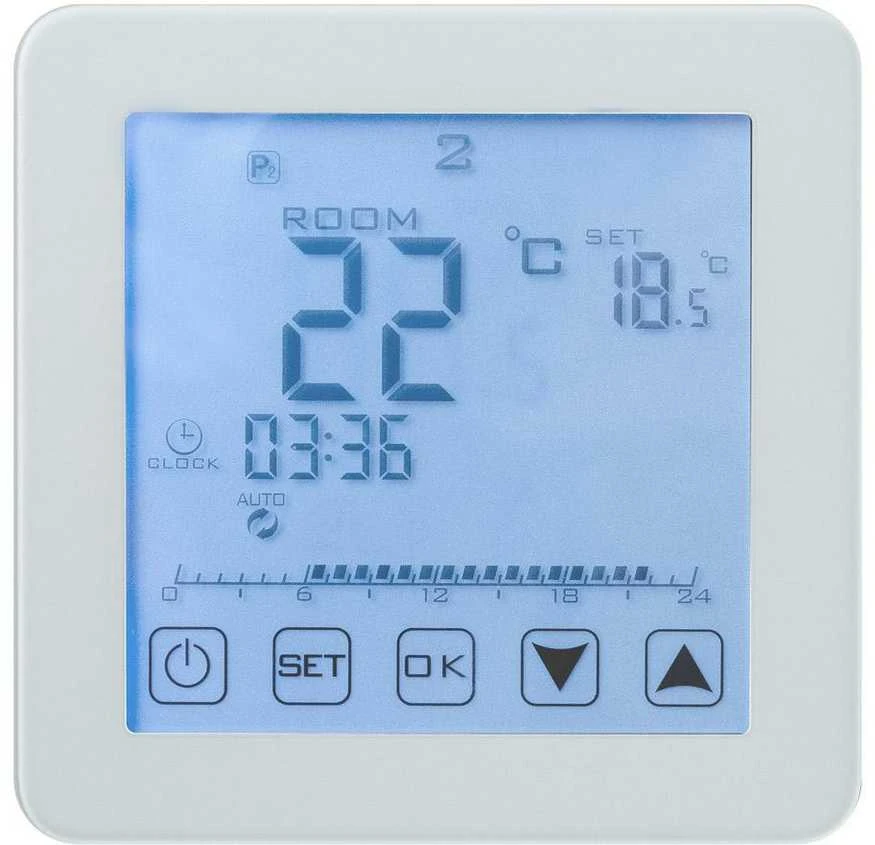

Skaitmeninis programuojamas termostatas liečiamu ekranu

Termostatas turi įmontuotą daviklį - gali būti naudojamas kambario temperatūros termostatas, kaip grindinio šildymo termostatas arba abu variantai kartu.

Maitinimo šaltinis: 230 V 50/60 Hz Supančios aplinkos temperatūra: 0–70

Įjungimo galia: 16 A 250 V Temperatūros nustatymo intervalas: 1–70 ⁰C

Rodomos temperatūros tikslumas: 0,5 ⁰C Rodomos temperatūros intervalas: 1–70 ⁰C

Programuojamas laikotarpis: 1 savaitė Įterpiamas montavimas – paviršiaus matmenys: 86x86x15 mm

Suvartojama energija 0,5 W

Kontakto darbo principas: kontaktas užsidaro, kai kambario / grindų temperatūra nukrenta žemiau nustatytos temperatūros. Tinka NC tipo šildymo vandeniu sistemoms.

Grindų daviklio matmenys: kabelio ilgis 3 m, daviklio galvutės skersmuo 5 mm, daliklio galvutės ilgis 15 mm; rekomenduojama montuoti į 7 / 10 mm skersmens lankstų montavimo vamzdį.

Simbolis	Nustatymas	Nustatymo galimybės	Išankstinis nustatymas

A1	Temperatūros matavimo tikslumo pataisa	+/- 9 ⁰C , intervalas 0,5 ⁰C	+/- 0
A2	Kambario jutiklio temperatūra * histerezė arba perjungimo tolerancija	0,5 ... 2,5 ⁰C	1 ⁰C
A3	Grindų daviklio apsauga nuo perkaitimo *histerezė	1,0 ... 9,0 ⁰C	2 ⁰C
A4	Daviklių pasirinkimas	N1 = tik patalpos daviklis N2 = tik grindų daviklis N3 = patalpos ir grindų daviklis (grindų jutiklis ribotas, šildymas neviršija nustatytos grindų temperatūros)	N1
A5	Vaikų užrakto funkcijos nustatymas	0 = įjungus užraktą nuo vaikų, veikia tik mygtukas ir mygtuko ilgo paspaudimo funkcija vaikų užraktui įjungti ir išjungti 1 = įjungus užraktą nuo vaikų, veikia tik mygtuko ilgo paspaudimo funkcija vaikų užraktui įjungti ir išjungti	0
A6	Grindų daviklio apsaugos nuo perkaitimo ribinė temperatūra	20–70 °C – esant žemesnei nei 20 °C temperatūrai, apsauga nuo perkaitimo išsijungia	45 ⁰C
A7	Grindų daviklio apsaugos nuo užšalimo ribinė temperatūra	1–10 °C – esant žemesnei nei 10 °C temperatūrai, apsauga nuo užšalimo išsijungia	5 ⁰C
A8	Žemiausia patalpų daviklio nustatymo temperatūra	1 ... 10 ⁰C	5 ⁰C
A9	Aukščiausia patalpų daviklio nustatymo temperatūra	20 ... 70 ˚C	35 ⁰C
AA	Vandens kalkių nukenksminimo funkcija šildymui vandeniu	0 = išjungta ; 1 = įjungta	0
Ab	Darbas po elektros tiekimo nutrūkimo	0 = termostatas grįžta į būseną prieš tiekimo pertraukimą (įjungta arba išjungta) 1 = termostatas lieka išjungtas 2 = termostatas įsijungia nepriklausomai nuo būsenos prieš nutraukiant elektros tiekimą	0
AC	Septynių dienų programos derinys	0 = 5 + 2 dienos 1 = 6 + 1 dienos 2 = 7 dienos	0
Ad	„Atidaryto lango“ režimo trukmė	10–60 minučių.	10
AE	Gamyklos nustatymų grąžinimas	Ilgai paspaudus mygtuką , visi ekrano tekstai užsidega iškart ir atkuriami gamykliniai nustatymai

*Histerezė arba įjungimo temperatūros tolerancija reiškia, kad pagal šią vertę termostatas leidžia kambario temperatūrai pakilti aukščiau nustatytos temperatūros prieš baigiant šildymą; pagal tą pačią vertę termostatas leidžia patalpos temperatūrai nukristi žemiau nustatytos temperatūros prieš pradedant šildymą.

**Nukalkinimo funkcija – ši funkcija yra naudinga esant šildymui vandeniu ir reiškia, kad jei šildymo vandens vožtuvas buvo uždarytoje padėtyje daugiau nei 100 valandų, termostatas jį atidaro trims minutėms, nepriklausomai nuo nustatytos temperatūros.
