1. Ką valdo Danfoss Icon2 pagrindinis valdiklis?

Šis valdiklis valdo individualias grindų šildymo ir aušinimo grandines. Jis jungia iki 15 termostatų, o jo automatinis balansavimas (PWM+) efektyviai paskirsto šilumą visuose patalpos vamzdžiuose. Tai užtikrina optimalų komfortą ir energijos vartojimą kiekvienoje šildymo zonoje.

2. Kaip sukonfigūruoti laidinį ir belaidį valdymą?

Sistema gali veikti kaip laidinė, belaidė arba kombinuota. Valdiklis palaiko 2,4 GHz belaidį ryšį ir elektros tinklo linijos ryšį (24 V). Tai leidžia vienoje instaliacijoje derinti įvairius termostatus, suteikiant lankstumą montuojant naują ar atnaujinant seną šildymo sistemą.

3. Kokias pavaras jungti prie šio valdiklio?

Prie valdiklio, turinčio 230 V išėjimus, jungiamos atitinkamos Danfoss TWA-A 230V arba TWA-K 230V pavaros. Esant poreikiui, naudojant specialų keitiklį, 230 V signalą galima konvertuoti į 24 V, kad būtų suderinama su jau įrengtomis senesnėmis pavaromis.

4. Kaip veikia automatinis hidraulinis balansavimas?

Funkcija automatiškai subalansuoja šilumos srautą visose šildymo grandinėse pagal faktinį kambario poreikį. Ji sumažina įjungimo laiką trumpiems vamzdžiams ir teikia pirmenybę ilgesniems, todėl nereikia rankinio kolektoriaus nustatymo. Tai sutaupo energiją ir užtikrina tolygų temperatūrą.

5. Ar šią sistemą galima valdyti per telefoną?

Taip, valdymas per mobiliąją programėlę yra įmanomas. Tam reikalinga papildoma Danfoss Ally™ tinklo sąsaja (Gateway) arba suderinamumas su Zigbee 3.0 protokolu. Programėlė leidžia nuotoliniu būdu valdyti temperatūrą ir stebėti sistemos būseną iš bet kurios vietos.

Šildymo valdymo sistema Danfoss...

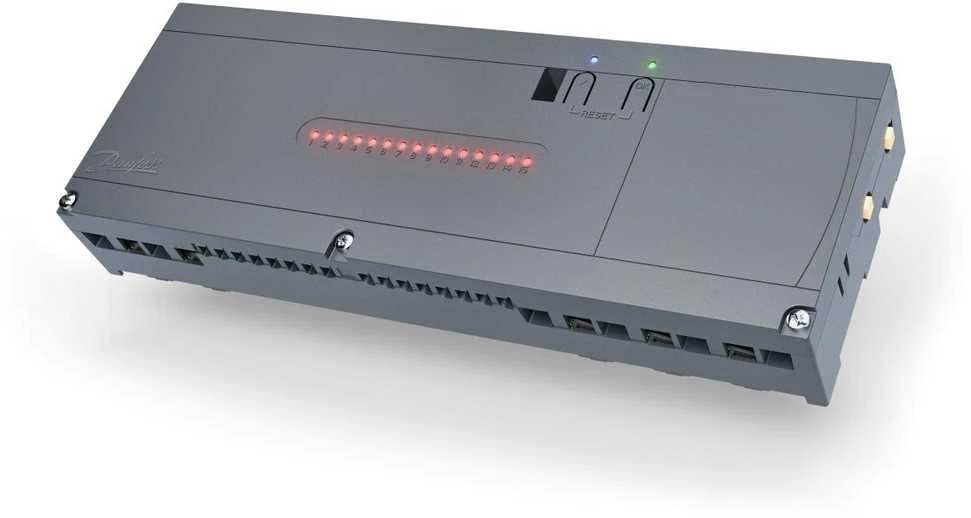

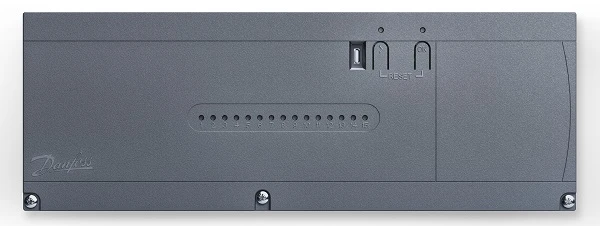

DANFOSS ICON2 VALDIKLIS

Danfoss Icon2™“ pagrindinis valdiklis naudojamas individualaus kambario valdymui grindų šildymo ir aušinimo sistemoms. Prireikus ją galima sukonfigūruoti kaip laidinę, belaidę arba kombinuotąją sistemą. Sistemos centras yra „Danfoss Icon2™“ pagrindinis valdiklis, kuris konfigūruoja ir susieja sistemą. „Danfoss Icon2™“ pagrindinio valdiklio montavimo ir nustatymo darbai lengvai atliekami naudojant iš anksto numatytą programą ir intuityvią derinimo aplikaciją.

Bazinė versija:

Automatinis balansavimas (PWM+), kuris užtikrina, kad hidraulinį sistemos balansavimą atliktų pagrindinis valdiklis, atsižvelgiant į faktinius kambario poreikius.
Nereikia išankstinio kolektoriaus nustatymo
Įjungimo / išjungimo valdymo galimybė
NC/NO pavaros funkcijos
Vėsinimo rėžimo perjungimas (bazinė versija palaiko tik 2 vamzdžių sistemas)
230 V maitinimo išvestis su apsauginiu įžeminimu, skirtu cirkuliaciniam siurbliui
230 V maitinimo išvestis (pvz.: rėžimui „visada įjungta“)
Šilumos poreikio signalo išvestis (pvz.: rėlei be potencialo)
Belaidis 2,4 GHz
Ryšys per elektros tinklo liniją (24 V laidiniams termostatams)
Galimybė sujungti laidinius ir belaidžius termostatus toje pačioje instaliacijoje
Mobili aplikacija, skirta „iOS“ ir „Android“ įrenginiams (reikalinga Ally™ GW tinklo sąsaja arba suderinamumas su Zigbee).

Kokias pavaras naudoti naujai grindų šildymo sistemai:

„Icon2™“ pagrindinio valdiklio pavarų išėjimai yra 230 V.

Tinkamos pavaros:

Esamos sistemos keitimas:

Ar reikia keisti esamus valdiklius, kiekvienai grindų šildymo grandinei jau naudojančius 24 V pavaras? Šis papildomas TWA keitiklis leidžia konvertuoti „Icon2™“ pagrindinio valdiklio 230 V pavarų išėjimus į 24 V išėjimus.

„Icon2“ TWA keitiklis
230 V pavarų išėjimus konvertuoja į 24 V

Daugiau duomenų pateikiama techniniame aprašyme

DANFOSS ICON2 - SISTEMOS APŽVALGA

Su Icon2™ viskas vyksta greičiau – užtruksite tik 9 minutes!

Danfoss Icon2™ sudaro mažiau komponentų, o mobilioje programėlėje pateikiamos instrukcijos padeda labai greitai ir paprastai atlikti montavimo darbus. Jis tiksliai ir efektyviai valdo grindinio šildymo sistemas ir yra suderinamas su išmaniųjų namų funkcijomis bei patogiai pritaikomas įvairioms sistemoms.

Šildymo valdymo sistema Danfoss Icon2, pagrindinis valdiklis bazinis, 230V, 15 kanalų aprašymas - Prekės nuotrauka

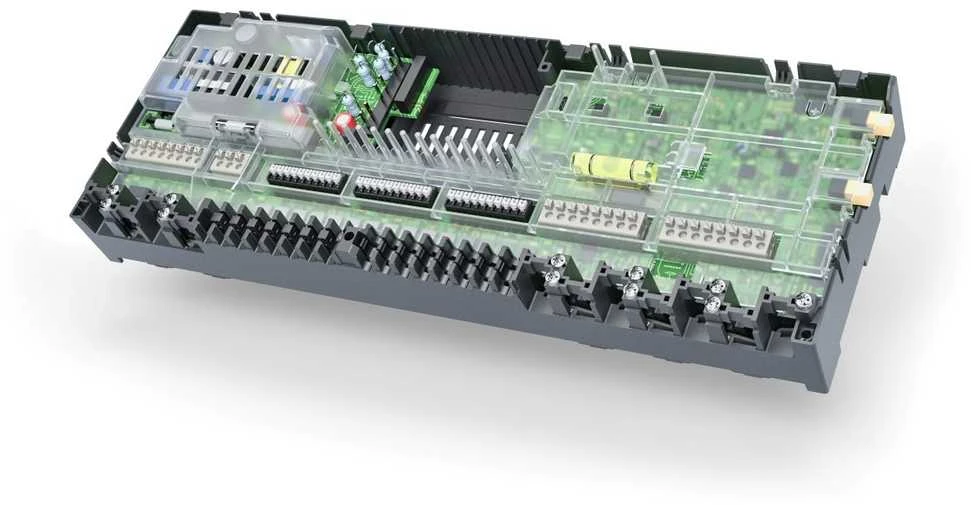

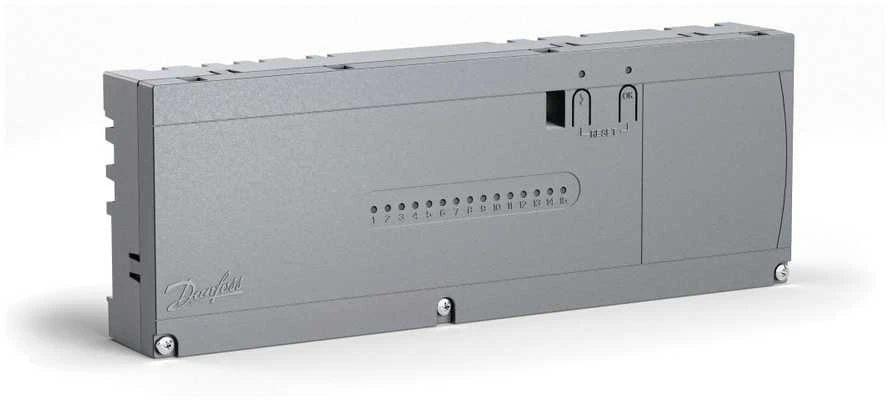

Viską viename bloke jungiantis Icon2™ pagrindinis valdiklis

Prireikus jį galima sukonfigūruoti kaip laidinę, belaidę sistemą arba derinti abi sistemas.

Jungdamas iki 15 kambario termostatų, šis valdiklis yra lankstus sprendimas grindų šildymo ir grindų vėsinimo sistemoms.

Įtraukta viskas, ko jums reikia

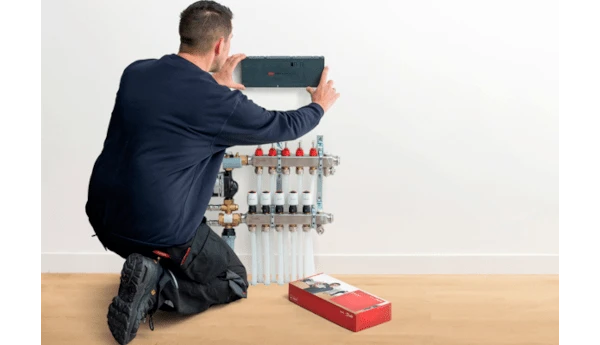

Danfoss Icon2™ pagrindinį valdiklį paprasta montuoti ant sienos, naudojant pridedamus varžtus arba DIN juostą ir integruotus spiritinius gulsčiukus idealiai padėčiai nustatyti.

Nėra nesurinktų komponentų – tik išpakuok ir jau gali pradėti montuoti!

Spartus ir patogus darbas

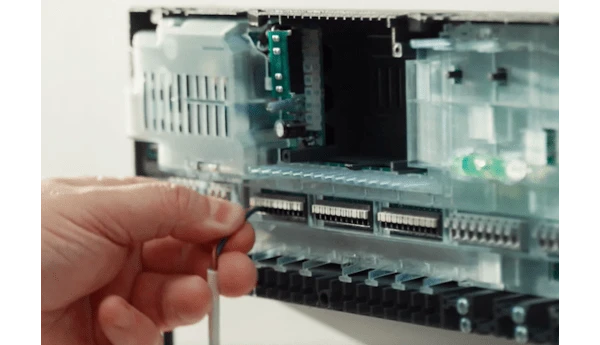

Inovatyvūs kabeliai padės sutaupyti laiko, o paspaudus fiksuojamiems gnybtams prijungti beveik nereikia įrankių.

O paskui svarbiausias reikalingas įrankis yra išmanusis telefonas.

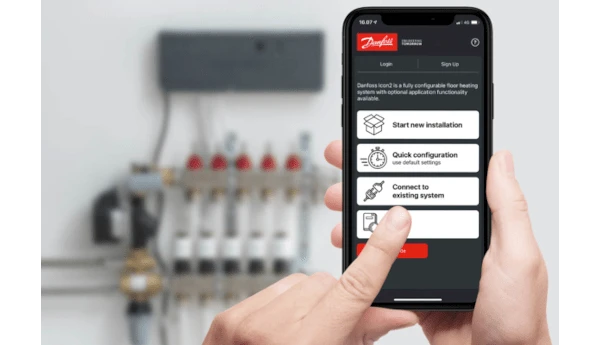

Programėle pagrįstas montavimas

Nustatyti, surinkti ir perduoti paprasčiau ir greičiau, nes tai atliekama skaitmeniniu būdu.

Danfoss Icon2™ Commissioning programėlėje žingsnis po žingsnio parodoma, ką daryti. Čia yra viskas, ko reikia darbui atlikti.

Automatinis balansavimas

Tinkamo balanso išlaikymas visose patalpose

Prireikus intensyvesnio šildymo, sistema, naudodama Danfoss Icon2™ automatinį balansavimą, sumažins įjungimo laiką trumpesniems vamzdžiams mažose patalpose ir teiks pirmenybę ilgesniems vamzdžiams didesnėse patalpose. Tai užtikrina, kad visoms patalpoms bus efektyviai naudojama energija ir bus pasiektas maksimalus komfortas.

Automatinio balansavimo pranašumai

Energijos taupymas - subalansuota sistema gali veikti naudodama žemesnę tiekiamo srauto temperatūrą
Paprastas dizainas - nereikia atlikti skaičiavimų, nes viskuo pasirūpina Danfoss Icon2™
Paprastas montavimas - nereikia iš anksto nustatyti
Komfortas - tikslesnė patalpų temperatūra visose namų srityse

Suderinamumas su išmaniaisiais namais

Danfoss Icon2™ sklandžiai integruojama su Danfoss Ally™ sprendimais, sistemą galima valdyti Danfoss Ally™ programėle iš bet kurios vietovės, todėl naudotojai gali mėgautis visais išmanios šildymo sistemos pranašumais. Nustatykite 21 °C ir bus užtikrinama būtent tokia temperatūra.

Danfoss Ally™ Gateway yra vienintelis papildomas įrenginys, kurį būtina prijungti prie debesies, kad galėtumėte mėgautis visomis išmaniosiomis šildymo funkcijomis.

Kadangi Danfoss Icon2™ veikia su „Zigbee 3.0“ protokolu, klientai gali valdyti šildymo sistemą ir naudodami trečiųjų šalių parengtus išmaniųjų namų sprendimus „Zigbee“ pagrindu.

Plačiau apie Danfoss Ally™ Gateway skaitykite čia

Montuoti dar niekada nebuvo taip patogu!

Montavimas su magnetais

Greitai ir paprastai montuojamas ne tik Danfoss Icon2™ valdiklis. Danfoss Icon2™ sprendimas suteikia ir naujų termostato įtaisymo galimybių. Belaidžiai termostatai gali būti įmontuoti bet kokioje jums norimoje vietoje. Tiesiog prispauskite mažą magnetą prie sienos jums norimoje padėtyje ir pritvirtinkite termostatą ant jo.

Kokybė, kuria gali pasitikėti

Geriausi klasėje komponentai užtikrina patikimą veikimą. Danfoss Icon2™ grindų šildymo valdiklis veikiai pateisina lūkesčius, nes jame įdiegta geriausia šios klasės technologija ir suteikiama 5 metų garantija, jeigu jį sumontavo specialistas.
