Jei zonų skaičius nėra pakankamas, vartotojas gali naudoti papildomą 5 zonos plėtinį - CB500x juosteles.

„CB500“ juostelė turi beviltiškų išėjimų, skirtų valdyti kaitinimo katilą, šilumos siurblį ar ledo vandens užpildą.

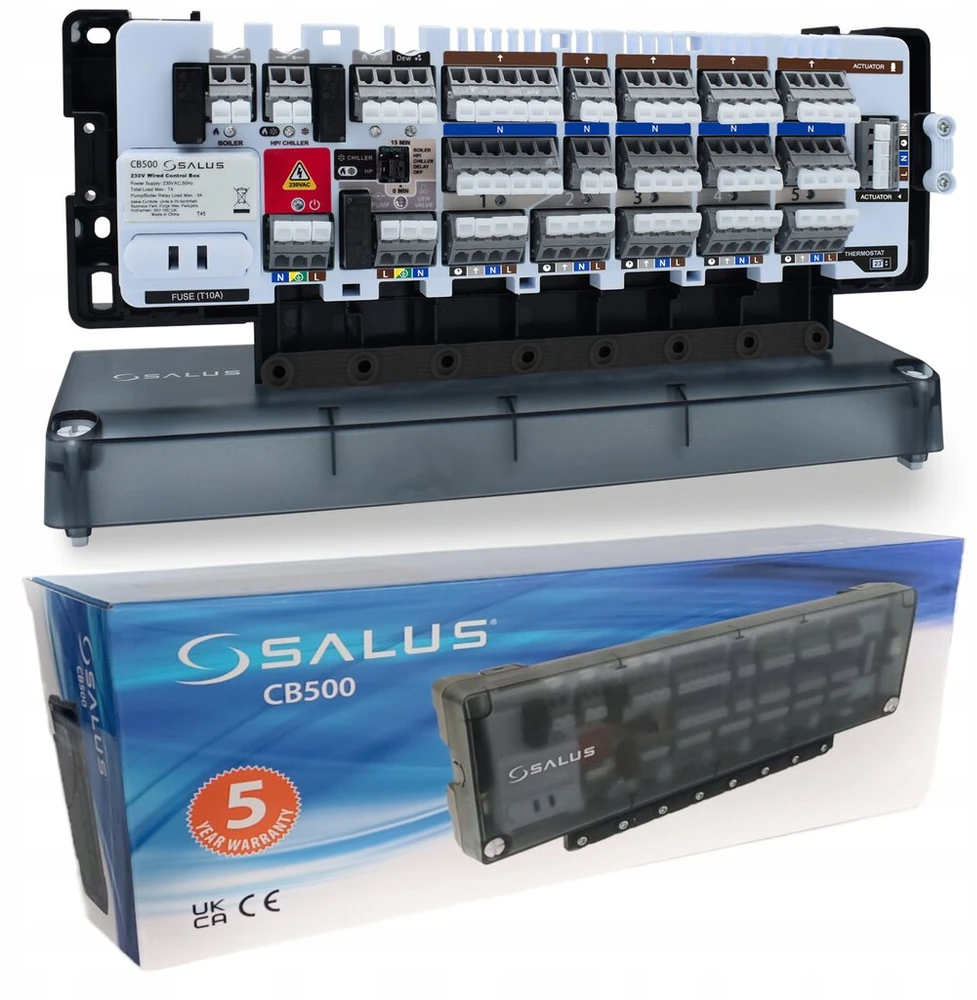

CB500

CB500 laidinė juostelė yra pagrindinis šildymo / paviršiaus aušinimo valdymo sistemos elementas. Jis turi sukurtą valdymo sistemą, palaikančią šilumos / šalčio šaltinį. Leidžia perjungti šildymo ir aušinimo režimus.

Įrenginys leidžia valdyti 5 skirtingas zonas, turint galimybę padidinti jų kiekį iki 15!

CB500 turi beviltiškus valdymo išėjimus:

Šildymo katilas,
Šilumos siurblys,
Ledo vandens agregatas

Jame yra 230 V įtampos išėjimai cirkuliacijos siurbliui, reguliatoriams ir termoelektriniams cilindrams.

Juostė pritaikyta dirbti su NC cilindruais (uždarytos).

Sukurtas srautinio perdavimo modulis

Katilo įėjimas leidžia įjungti šildymo įtaisą, kai bet kuris reguliatorius siunčia šilumos poreikio signalą, arba išjungia katilą, kai visi reguliavimo institucijos nustoja pranešti apie tokį poreikį. Turi & nbsp; funkcija & nbsp; Trijų minučių katilo įjungimo vėlavimas , tai suteikia laiko diegimui pasiruošti darbui. Taip pat galite pasirinkti & nbsp; Katilo išjungimo atidėjimo laikas (nuo 0 iki 15 minučių). & nbsp; Tai naudinga, kai termostatai tuo pačiu metu nesibaigia šildymo.

Katilo relė turi beviltiškų kontaktų. & nbsp; Papildomas šilumos siurblio valdymas arba aušinimo įtaisas

Šildymo/aušinimo režimo keitimas vyksta iš juostos ir kiekvieno reguliatoriaus. Juostelė turi įvestį, kad sujungtų rasos taško jutiklį.

išvestis & nbsp; Siurblio valdymas yra įtampa (230 V), o tai palengvina montavimą. & nbsp; Siurblį galima prijungti tiesiai prie valdymo juostos, be papildomų tiltų. Siurblys įsijungia ir išjungiamas trijų minučių vėlavimu, kad būtų suteikta laiko montavimui laikas pasiruošti darbui.

5 nepriklausomos šildymo zonos

CB500 juostelių valdikliai 5 nepriklausomos šildymo zonos (5 reguliatoriai gali būti sujungti su viena juostele). Tai yra standartinis skaičius vienam kolektoriui. & Nbsp; Juosteles galima prijungti prie 15 zonų ir Nbsp; (Bendradarbiavimas & nbsp; cb500 & nbsp; z & nbsp; CB500X ir Nbsp; - & nbsp; 1x CB500 + 2x CB500X ).

20 Išeik, kad prisijungtumėte prie 30 cilindrų !!!

Buvo naudojamas skirtingas cilindrų padalijimas nei jo pirmtakuose. Ankstesniuose modeliuose vienas termostatas valdė 4 pavaras. & Nbsp; CB500 skyrius labiau pritaikytas pastato poreikiams. & Nbsp; Dabartinė kiekvienos zonos apkrova yra pritaikyta palaikyti MAX 6 termoelektrinius cilindrus su 2W.

lengvas surinkimas

„CB500“ juostelė buvo sukurta taip, kad montuotojams būtų lengviau dirbti surinkimo metu. Tai kompaktiškas ir lieknas prietaisas, todėl galite jį pritvirtinti praktiškai bet kurioje kolektoriaus spintelėje. Derinant juosteles, gali sukelti jūsų pačių laidas, kuris leidžia išlaisvinti išdėstymą.

Dėl patogių kabliukų išimimas ir uždėjimas ant dangtelio yra be rūpesčių (neįmanoma, kad maži varžtai iškristų ir pasiklystų). Kabelių įrengimas yra lengvas - Jiems nereikia iš anksto paruošti, o jų sistema juostoje yra pritaikyta storiui. Plonesni cilindrų laidai yra išdėstyti viršuje, o apačioje - storesni reguliatorių laidai. Toks pasiskirstymas pašalina sustingimą. Nereikia išardyti jokios valdymo juostelės dalies, kad sutvarkytumėte laidus.

Pašalinus dangtelį, viskas matoma, prieiga prie kiekvieno elemento. Dėka patogūs jungiamieji spaustukai , laidų diegimui nereikia specialaus atsuktuvo. Naujas spaustukų tipas reiškia, kad tai galima padaryti naudojant bet kurį įrankį. Termostato kabelius, nepaisant jų storio, galima nedelsiant apsaugoti nuo ištraukimo - sudedant juos į specialų SLAT. Net prijungimas yra praktiškas. Diegimo programa gali uždėti juostelę ant stalo ar grindų, sutvarkyti laidus ir pritvirtinti prietaisą spintelėje (gera prieiga prie tvirtinimo skylių).

Produkto savybės:

5 nepriklausomų zonų valdymas ( 1 zona gali valdyti iki 6 pavarų )
Patogūs spaustukai & nbsp; (Laidų mazgui nereikia specialaus atsuktuvo)
Šilumos siurblio paslauga
SLAT režimo keitimas- šildymas ar aušinimas
Plataus katilo, aušintuvo ir siurblio valdymo modulis
Kabelių apsauga nuo traukos
Skaitytas žymėjimas
Bendradarbiavimas su juostele & nbsp; CB500X
Metwork asamblėja arba ant DIN geležinkelio

a. Valdymo modulis

b. Aiškus žymėjimas

c. Patogūs bendri spaustukai

d. Tvirtinimo diržas

e. DIN geležinkelio įrengimas

f. 5 zonos

Techniniai duomenys:

Maitinimo šaltinis: 230 V AC 50 Hz
Max apkrova: 7a
Pump/Kocioł/HP (aušintuvas) Max Relay apkrova: 5a
Įvestys: režimų keitimas šildymas/aušinimas, rasos taško jutiklis
Išvažiavimas: „Kocioł & Nbsp“; (ne/com) , šilumos siurblys/aušintuvas ir nbsp; (ne/com) , cirkuliacijos siurblys & nbsp; (AC 230V) , termoelektriniai cilindrai & nbsp; (AC 230V)
Matmenys [mm]: 270 x 110 x 55

juostos aprašymas:

1. & nbsp; 5 x 20 mm T10A vamzdinis saugiklis

2. & nbsp; maitinimo šaltinis

3. & nbsp; NSB funkcija (naktinės temperatūros sumažinimas)

4. & nbsp; Nustatymų šuolininkai

5. & nbsp; Išėjimo valdymas šilumos šaltinyje (beviltiška)

6. & nbsp; Išeiti iš šilumos siurblio / ledinio vandens užpildo (beviltiška)

7. & nbsp; režimo kaitinimo / aušinimo pokyčio (beviltiškos) įvestis

8. & nbsp; rasos taško jutiklio įvestis (beviltiška)

9. & nbsp; Cirkuliacijos siurblio išvestis (AC 230V)

10. & nbsp; Cilindro jungties išėjimai (AC 230 V)

11. & nbsp; Reguliatorių ryšio išėjimai

12. & nbsp; Pailginimo įvestis (CB500X pavaldiniams)
