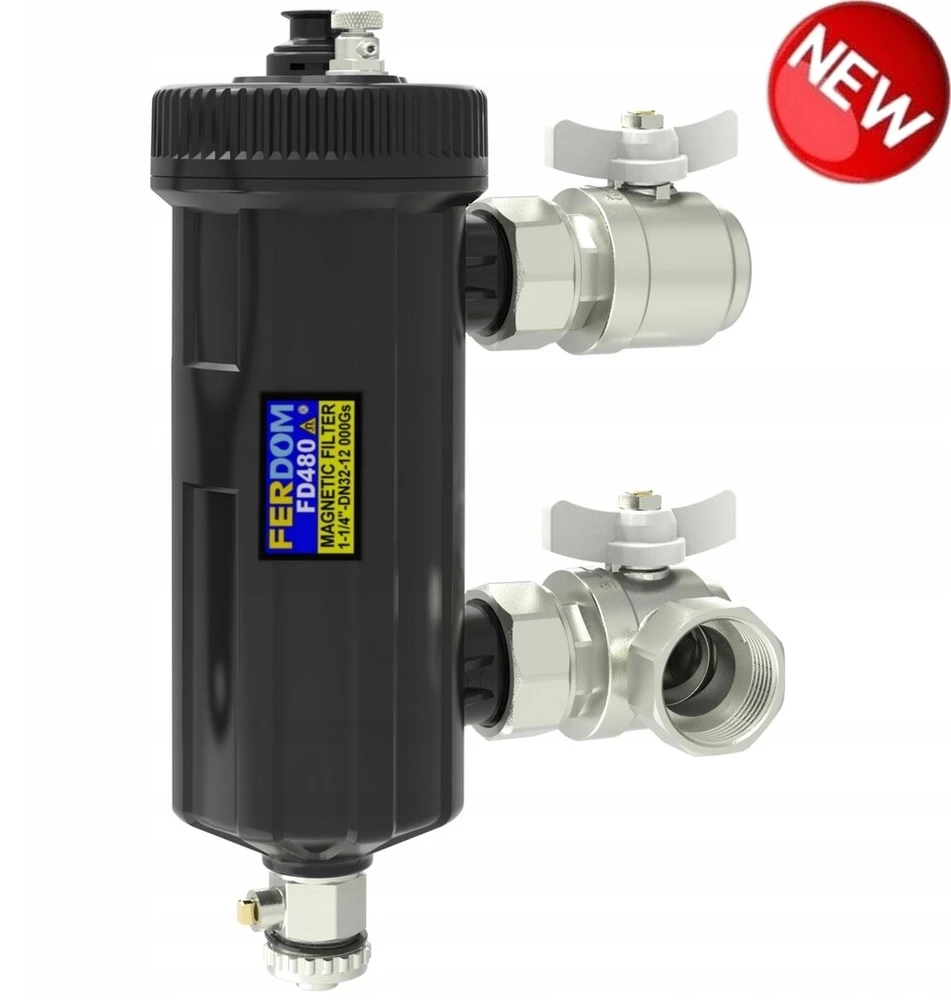

Ferdom Heavy 5/4" magnetinis filtras/separatorius. 2 vožtuvai. Šilumos siurbliams, co

FD480 Sunkusis filtras 5/4 \ "DN32 Magnetinis su CO separatoriumi, šilumos siurbliai. 12000GS-MAX.70KW.

Magneto galia 12000 GS, 2 filtrai/separatoriai Maks. 70 kW. PA66G30 Būsto medžiaga. 2 5/4 "kampiniai vožtuvai su varžtu.

- 5/4 "DN32 Vandens artėjimai. FD480 modelis su kampiniais vožtuvais ir varžtas, modelis FD480N BE VOŽTAI

- Filtro konstrukcija leidžia didelį srautą (KV 11,5m3/H) ir mažo slėgio nuostolius, dėl kurių filtras gali būti naudojamas didesnėms diegims maksimaliai 70 kW*, šilumos siurbliams ir kt.

- Didelė filtro korpuso, viršijančio 1,0 DCM, talpa leidžia jį naudoti kaip inhibitorių ar valymo preparatų dozatorių.

- Filtras turi labai patvarų poliamido korpusą, pridedant 30% stiklo pluošto (PA66G30). Pastatytas -išleidimo vožtuvas.

- Magnetines priemaišas sugauna nuimamas, stiprus neodimio magnetas, kurio nominali galia yra 12 000 g

- ne magnetines priemaišas sugauna 2 filtrai. Pirmiausia per 3000 m poliamido išankstinį filtrą, o paskui per „Inox“ filtrą 700 m

Surinkimas:

- rekomenduojamas surinkimas:

Grįžus į vandenį, priešais katilą. Diegimo parinktys Žr. Iliustraciją šalia.

taikymas:

- Šildymo įrenginiams, šilumos siurbliams, pramoninėms reikmėms. ŠVOK

- Pagrindinis: feromagnetinių priemaišų gaudymas

- Papildoma: gaudykite kitas priemaišas, telkinius ir dumblą

Techniniai duomenys:

Produktas: & nbsp; Sunkusis FD480N magnetinis filtro-centrinio šildymo sesijos filtras

modelis / gamintojas: & nbsp; Sunkusis FD480N / Ferdom

Neodimio magnetas: & nbsp; Nominali galia 12 000 gs

Magneto montavimo tipas: & nbsp; sandarioje kameroje su PA66g30

Išankstinis filtras: & nbsp; Poliamido medžiaga, 3000 m mikronų.

filtras: & nbsp; „Inox“ medžiagos mikronų 700 m

Maks. Centrinės šildymo sistemos galia: & nbsp; 70 kW *)

Būsto talpa: & nbsp; 1000 ml

Medžiaga: & nbsp; Korpusas, apačia, magneto rankovė; Pa66g30 ..

filtro dydis: & nbsp; Kūno skersmuo 98 mm, aukštis 316 mm

įtraukta: & nbsp; Kūnas (korpusas), kanalizacijos vožtuvas, korpuso raktas.

Svoris /su pakuote: & nbsp; 1880 gramas / 2090 gramų

Vandens jungtys / jungtys: & nbsp; 2 x 5/4 "DN32

Sraigtiniai vožtuvai: & nbsp; Modelis FD480 2 PCS 5/4 "kampas, modelis FD480N - Nėra.

Ryšio metodas: & nbsp; Kėbulas visada vertikaliai, užpildydamas viršutinę jungtį.

Darbinės temperatūros diapazonas: & nbsp; 0–90 laipsnių C

Maks. Darbinis slėgis: & nbsp; 3 juosta

Vidutinis: & nbsp; Vanduo, glikolio tirpalai

Maks. Glikolio koncentracija auksu: & nbsp; 30%

Ištuštinimo metodas: & nbsp; pastatytas -3/4 "" "vožtuvas.

Montavimo vieta: & nbsp; Grįžus vandeniui į centrinį šildymo katilą

*) priklauso nuo diegimo tipo, srauto greičio ir kt.

Kodėl pritvirtinti magnetinį filtrą - separatorius?

- Daugelyje šiuo metu gaminamų katilų yra labai siaurų vandens kanalų, kad būtų pasiektas didžiausias efektyvumas.

- Dėka filtro naudojimo, aptarnavimo išlaidos ir atsarginių dalių išlaidos sumažinamos mažesniu skaičiumi gedimų.

- dauguma Europos C.O. Šiuo metu katilų gamintojai rekomenduoja montuoti magnetinį filtrą su nauju centriniu šildymo katilu

- Norėdami padidinti magnetinio filtro efektyvumą, rekomenduojame naudoti FD678 skverbimosi preparatą.

Taip pat perskaitykite

- centriniai šildymo šildytuvai jie paprastai yra pagaminti iš minkšto plieno, kuris yra labai jautrus korozijai. Net įdiegus aukštos kokybės korozijos inhibitorių, gali atsirasti tam tikras korozijos lygis, korozijos lygį galite išvalyti be inhibitoriaus. Centriniame šildymo montavime, nesant oro, paprastai sukuriamas juodas magnetas, kuris yra magnetinis, todėl jį galima fiksuoti magnetu.

Nors magnetitai yra septynis kartus sunkesni už vandenį ir paprastai patenka į radiatoriaus dugną, iš kurio jie ateina, kai kurios dalelės yra išsibarsčiusios sistemoje per srautą. Jei magnetinis filtras nerenka šių dalelių, jie eis į kitą įrenginį su elektromagnetinėmis savybėmis; pavyzdžiui, cirkuliacijos siurblys ir sukels priešlaikinį susidėvėjimą. Jie taip pat patenka į kitus montavimo komponentus, tokius kaip vožtuvai, šilumokaičiai ir kt., Priversdami juos užsikimšti ir sumažinti sistemos šilumos efektyvumą.

Papildoma pastatyta prietaiso funkcija yra nevnetinės taršos separatorius / naujokas. Šio tipo (t. Cachyed Stone) palaikymas blokuoja šilumokaičius, dėl to katilo perkaitimas, užsikimšimo vamzdžiai, sumažina visos sistemos efektyvumą.

Techninė ir surinkimo informacija
