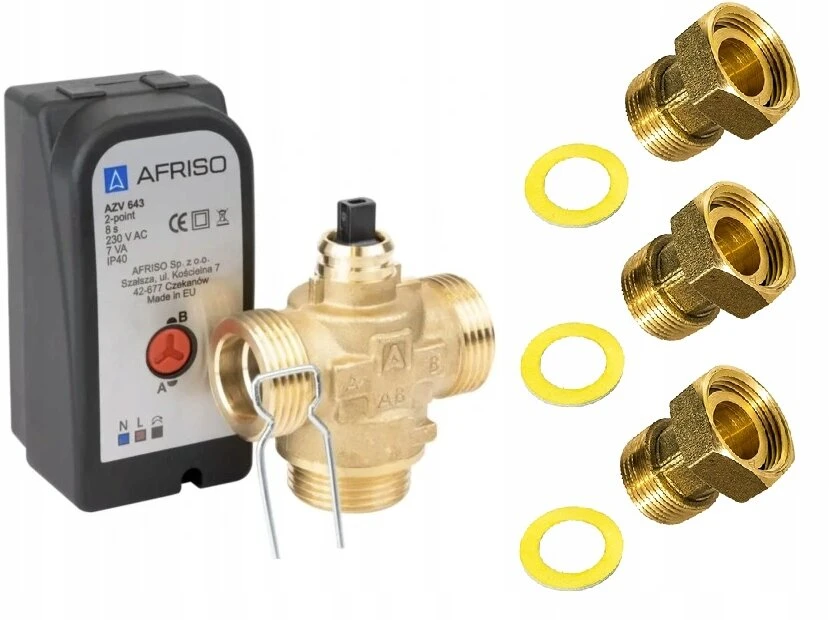

3 iš kelio zonos perjungimo vožtuvas 1 colio AZV 643 DN20 +varžtų rinkinys

️ Aprašymas

⏩ AZV zonos vožtuvai yra pagaminti iš dviejų pagrindinių elementų - vožtuvo ir elektrinės pavaros. Vožtuvo korpusas pagamintas iš žalvario, o vidiniai elementai iš PPS kompozito. Elektrinė pavara turi pastatytą 1 metro elektrinį laidą. Pavarėjas turi vidinio vožtuvo elemento vietos indikatorių.

⏩ varžtų rinkinys (3 vienetai)

įtraukta

️ programa

⏩ AZV zonos vožtuvai yra skirti centriniam šildymo ar oro kondicionavimo vandens įrengimui kaip perjungimui (3 krypčių vožtuvams) arba pjaustyti (2 krypčių vožtuvai). Zonos vožtuvai valdomi SPST signalu ir gali būti suaktyvinti iš bet kurio termostato ar jungiklio.

⏩ dn: 20

⏩ kvs: 8 m³/h

⏩ ryšys: g1 ''

⏩ Galios įtampa: 230 V AC

⏩ Diferencinis slėgis: 0 ÷ 3 bar

⏩ Elektros kabelis: 1 m

⏩ Atidarymo/uždarymo laikas: 8 sekundės (60 ° sukimasis)

⏩ Vidutinė temperatūra: 5 ÷ 80 ° C -galite išplėsti diapazoną iki -15 ÷ 120 ° C, naudodami straipsnį -NR adapteris 16 100 00

️ Svarbiausios įrenginio savybės

ūrimas vandens ir glikolio mišiniui, kurio maksimali koncentracija yra 50%

️ Paprastas dabartinės vožtuvo padėties skaitymas naudojant cilindro indikatorių

ū Lengvas pavaros išmontavimas nenaudojant įrankių, tiesiog nuimkite metalinį fiksavimo spaustuką

️ Galimybė, kad vožtuvo sukimasis rankiniu būdu, esant elektros energijos tiekimui (po išankstinio pavaros išardymo)

️ Dėl tinkamo vidinių vožtuvų konstrukcijos jie atlaiko aukštą diferencialinį slėgį ir sumažina vožtuvo blokavimo riziką po ilgo prastovos laikotarpio vienoje padėtyje, o tai užtikrina, kad jie prižiūri jų techninę priežiūrą

️ Galimybė užsisakyti adapterį prie vožtuvų, kuris pratęsia naudojimo diapazoną iki vidutinės temperatūros, esančio diapazone -15 ÷ ÷ 120 ° C (laikinai 160 ° C)

️ Mėginių schema ️

⏩ 3 krypčių vožtuvą gali valdyti reguliatorius arba termostatas, kurio jutiklis bus dedamas į rezervuarą.

⏩ Pirmuoju atveju AZV vožtuvas perjungs į radiatoriaus grandinę arba vandens šildymą rezervuare, priklausomai nuo pasirinkto prioriteto reguliatoriui.

⏩ Antrajame galima šildyti rezervuarą, jei joje esanti vandens temperatūra surinkta žemiau termostato nustatyto.

ūrimas aukštos kokybės garantija - produktas, rekomenduojamas tarp montuotojų

Produktai, kuriuos patikrino ir rekomendavo specialistai.

ir laidai, pažymėti spalvomis

AZV zonos vožtuvų elektros kabelis yra 1 metro ilgio ir pažymėtas spalvomis, kurios neabejotinai sutrumpėja ir palengvina vožtuvų montavimą. Ant cilindro korpuso yra elektros jungties schema.

B Lengvas cilindro išardymas

Vožtuvą lengviau pritvirtinti be pavaros, esančios ant jo. Norėdami tai padaryti, nuimkite metalinį fiksavimo spaustuką ir pakelkite cilindrą. Po montavimo pavarą reikia sumontuoti ant vožtuvo grąžinimo. Palengvinant, jis tinka tik vienoje padėtyje. Lengvas cilindro išardymas taip pat supaprastina rankinio vožtuvo valdymą, jei nutraukiama elektra.

C Paprastas dabartinės padėties skaitymas

Cilindre yra indikatorius, kuris nustato dabartinę vidinio vožtuvo elemento vietą, kuris leidžia jums rasti, kuria kryptimi teka 3 krypčių vožtuvų atveju, ar vožtuvas yra atidarytas, arba uždarytas 2 krypčių vožtuvų atveju.

D Aukštas diferencinis stiprumas

Dėl tinkamo vidinių vožtuvų konstrukcijos jie atlaiko aukštą diferencialo slėgį (iki 3 barų) ir sumažina riziką blokuoti vožtuvą po ilgo prastovos vienoje padėtyje, o tai užtikrina jų priežiūrą.

pusiau -bubas 1 "dn25

Žalvario varžtai ir pusiau publiukai, priklausantys montavimo jungčių grupei, skirtoms vandens tiekimui ir centriniam šildymui pastatuose. Įrengtas G.

gija

Techniniai duomenys

L 51,1

A1/a2 g 1 b, g 1
