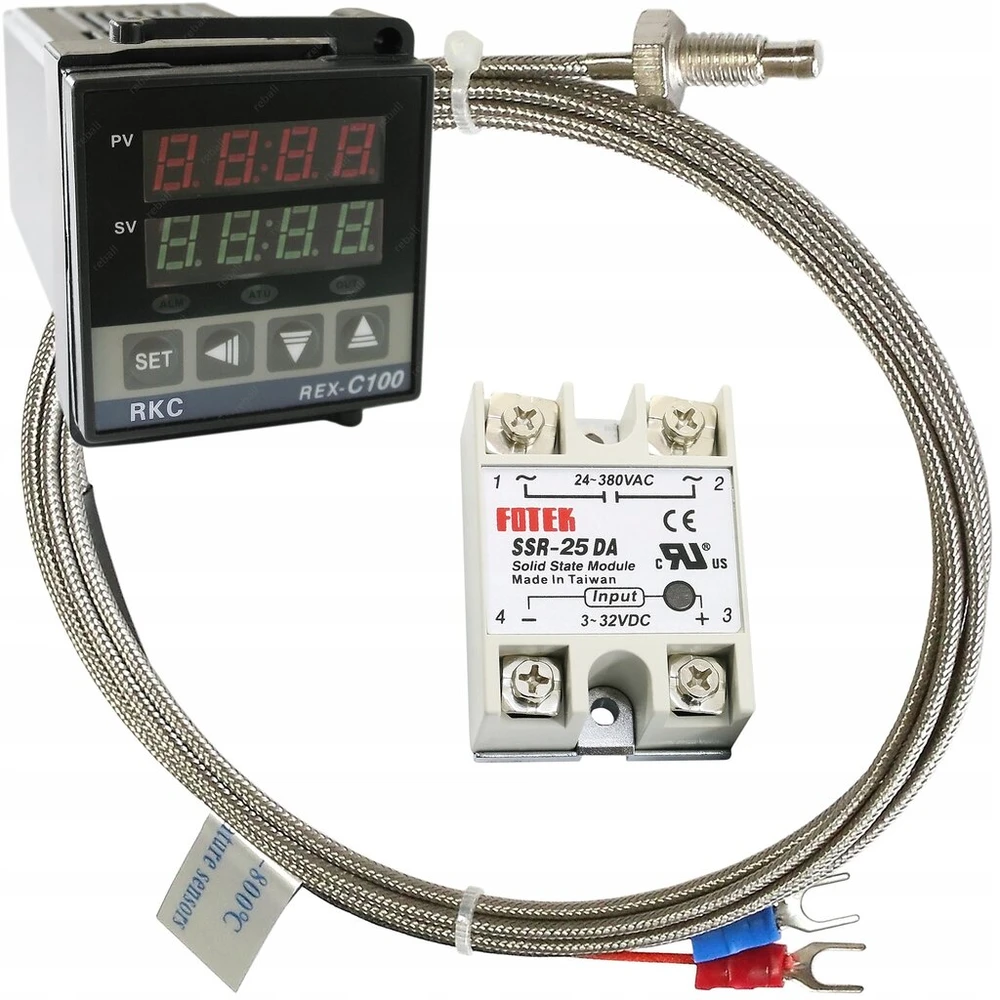

RKC REX-C100 Temperatūros valdiklis

RKC REX-C100 Temperatūros valdiklis & nbsp; yra sumontuotas, be kita ko, daugelyje populiarių litavimo stočių, skirtų BGA sistemų remontui ir labai plačiai pramonėje prietaisuose, t. Y. Įpurškimo formavimo mašinos, suvirinimo mašinos, pakavimo mašinos, ekstruderiai, viryklės, šaldytuvai ir daugelyje kitų prietaisų, kuriems reikalingas tikslus temperatūros reguliavimas.

Jos tikslas yra išlaikyti temperatūrą nustatytos vertės (SV) lygyje, tiriant ją (PV) prijungus termoelemento tipą: & nbsp; K, J, R, S, B, E, T, N (JIS/IEC), PLI (NBS) W5RE/W26RE (ASTM), U, L (DIN), PT100 (YIS/IEC), JPT100, JPT100, JPT100 (JIS/IEC) (JIS) .

„Rex-C100“ Priklausomai nuo sujungtos termopatijos, ji gali sureguliuoti temperatūrą diapazone & nbsp;- 199-1820 ° C .

Gamyklos valdiklio nustatymai yra SLH (MAX.) = & Nbsp; 400 ° C ir SL1 (K tipo jutiklis) = 0000.

Šie parametrai keičiasi iš meniu.

Reguliatorius turi 3 šviesos diodus, kurie signalizuoja:

ALM - viršija nurodytą temperatūros vertę,
ATU - išjungimas PID (automatinis),
OUT - įjungti šildymo elementą.

rex c100fk02-v*an: parametrai

Modelis: & nbsp; rex-c100fk02-v*an
Terumo tipas: & nbsp; K, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5RE/W26RE (ASTM), U, L (DIN), PT100 (JIS/IEC), JPT100 (JIS) -& Nbsp; (jutikliai, kuriuos galima rasti mūsų pasiūlyme)
Matavimo tikslumas: 0,5% arba +/- 3 ° C
Mėginių ėmimo ciklas: 0,5S
Išeiti ir nbsp; SSR: & nbsp; 12v DC - tik SSR relės ir Nbsp; (Galima rasti mūsų pasiūlyme)
aliarmo išvestis: taip
Aliarmo signalizacija: LED
Išmatuotos temperatūros diapazonas: & nbsp; -199,9 - 1820 ° C & nbsp; (priklausomai nuo prijungto termoelemento tipo)
Darbinė temperatūra: & nbsp; 0–50 ° C
Dvigubo LED ekranas: išmatuotas (PV) ir SET (SV).
Maitinimo šaltinis: & nbsp; AC 220-230V
Išorinis matmuo: 48x48x100mm
Montavimo matmenys: 45x45 (100 mm gylis)

kiekis: 1 gabalas

Greitas REX C100FK02-V*An: ryšys

1, 2 - AC 220–230 V maitinimo šaltinis
9 ( -), 10 (+) - termoelementas (temperatūros jutiklis)
4 (+), 5 (-)-Išeikite tiesiai į DC-AC SSR relę, DC-DC.

Mes pateikiame išsamią techninę informaciją ir parametrus anglų ir lenkų vartotojo vadove.

k tipo temperatūros jutiklis su M6 sriegiu (-50 ° C -800 ° C)

Temperatūros jutiklis K & nbsp; baigėsi 2 m ilgio M6 sriegiu

Šio tipo jutikliai, naudojami labai plačiai pramonei: įpurškimo liejimo mašinos, vulkanizacijos mašinos, viryklės, šilumos kameros.

Techniniai parametrai:

<l>

Termoelemento tipas: k

Matavimo diapazonas: ( -50-800 ° C) & nbsp; su tikslumu +/- 2,5 ° C arba & nbsp; 0,75%

Tvirtinimas: & nbsp; Siūlai M6

dangčio ilgis su gija M6: & nbsp; 13 mm

Vielos ilgis: & nbsp; 2m

Kabelių izoliacija: & nbsp; Plieno stiklo pluoštas - atsparumas temperatūrai iki 400 ° C

Ryšys: & nbsp; jungtys (raudona +, mėlyna -)

</l>

Kiekis: 1 gabalas

puslaidininkių relės nuotraukos SSR-25DA 25A DC-AC

puslaidininkių relės naudojamos didelės galios imtuvų perjungimui neatsiejamam vienkartiniams ir trifaziams prietaisams. Mechaninių elementų trūkumas relyje teigiamai veikia prietaisų patvarumą, palyginti su tradiciniais kontaktoriais. Kontaktų trūkumas ir kibirkštis taip pat yra patikimumo ir atsparumo drėgmei, taršai ir vibracijai garantija.

puslaidininkių relės ir Nbsp; Nuotraukos & nbsp; yra skirti perjungti aukštą imtuvų, turinčių didelę galią, t. Y. Variklius ar šildymo įtaisus.

LED informuoja apie estafetės darbą

pritvirtintas prie tvirtinimo plokštės varžtams.

Techniniai duomenys:

Darbo įtampa ( Išeiti ): & nbsp; 24-380vac
izoliacija ( Išeiti ): fotoelektrinis
Maksimali perjungimo srovė ( išvestis ): & nbsp; 25a
Valdymo įtampa ( įvestis ): & nbsp; 3-32VDC
įvesties srovė ( įvesties ): 4.5-20MA
Reakcijos laikas ( įvestis ): & lt; 10ms
Darbinė temperatūra: nuo -30 iki +80 ° C
Matmenys: 62 mm x 45 mm x 23mm
LED signalizacijos diodas, informuojantis apie relės eksploatavimo būklę
Apsauginis greitas: pasirinktinai galima įsigyti kituose aukcionuose

kiekis: 1 gabalas

Jums reikia SSR puslaidininkių relių ir termoelemento - patikrinkite kitus mūsų aukcionus.
