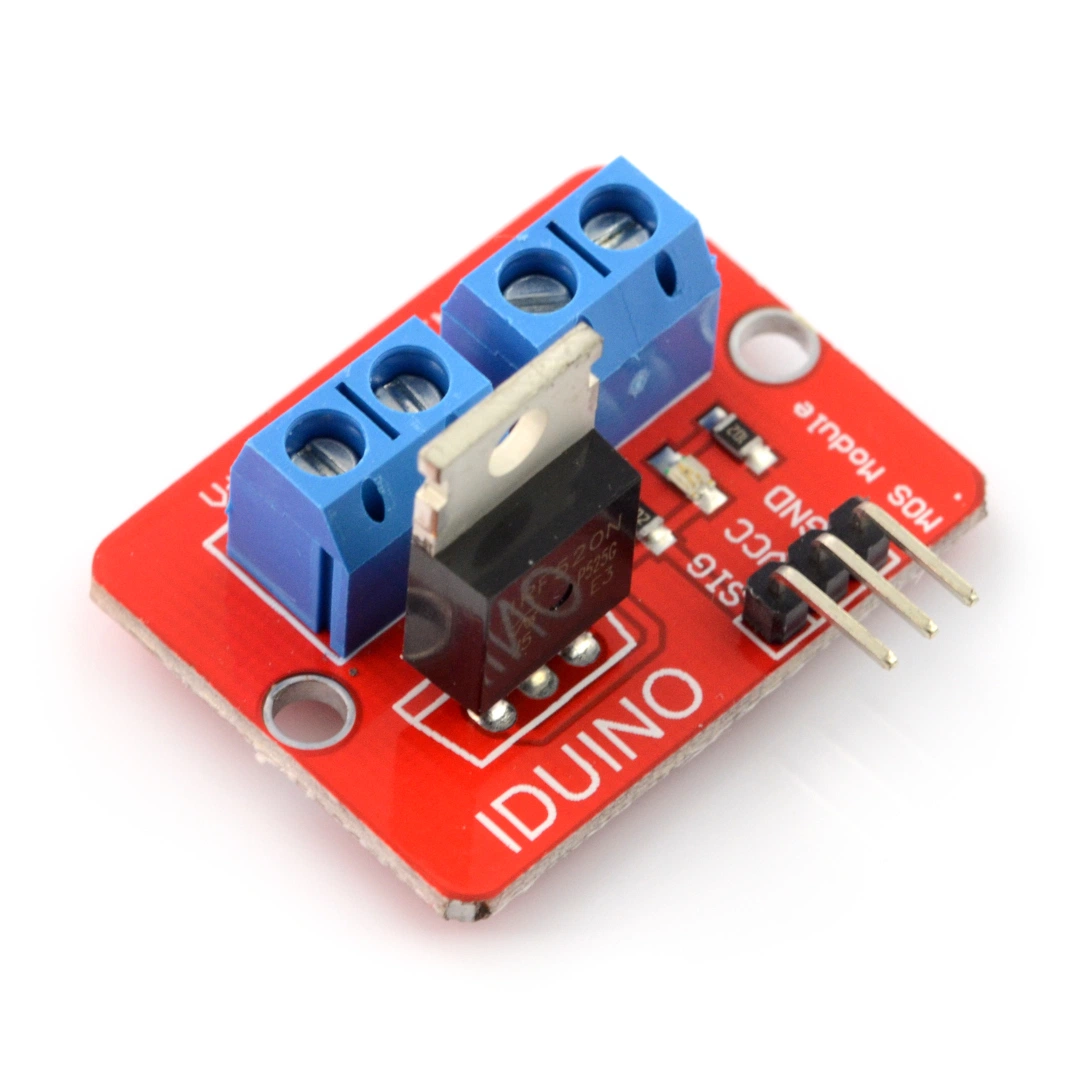

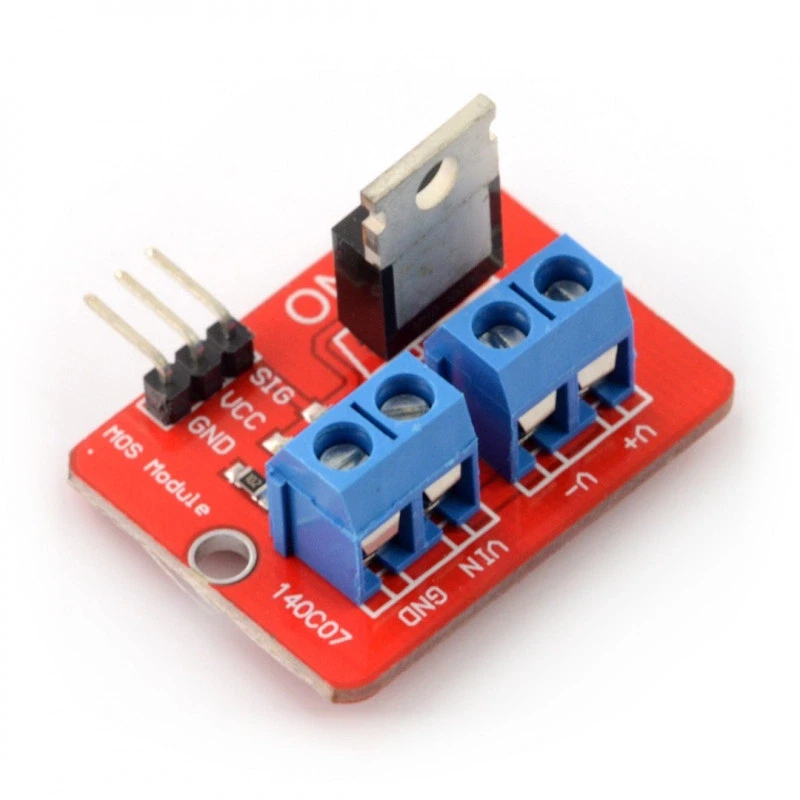

Openplatform IRF520 24V/5A MOSFET modulis - Iduino ST1168

Tai vykdomasis modulis su N kanalo MOSFET tranzistoriumi, skirtas valdyti įrenginius, kuriems reikalinga didesnė srovė, nei gali tiekti valdymo grandinė, pavyzdžiui, mikrovaldiklis.

Modulyje naudojamas IRF520 tranzistorius, palaikantis nuo 0V iki 24V įtampą ir iki 5A srovę. Jei srovė viršija 1A, būtina naudoti radiatorių.

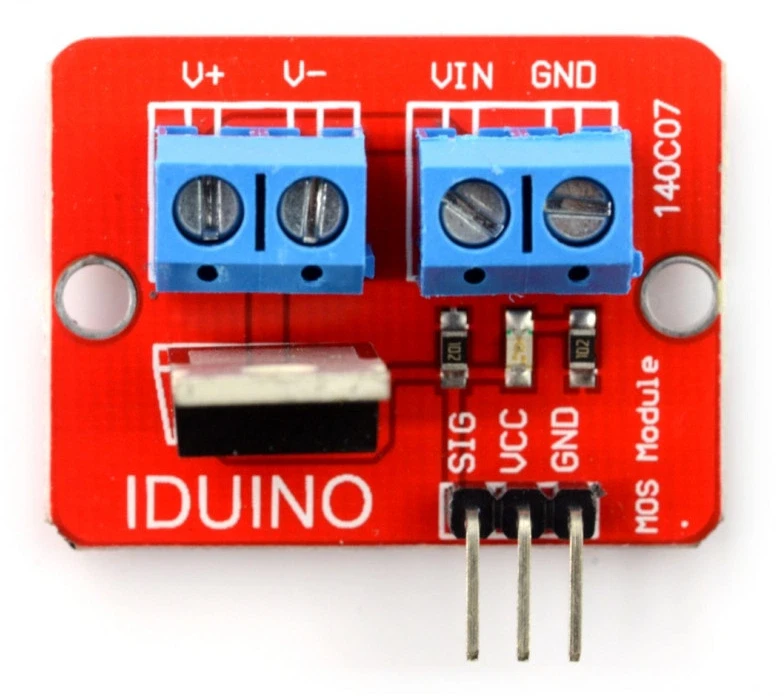

Modulio prijungimas

Modulis turi 7 išvadus:

• Goldpin jungtis:
• - SIG – valdymo signalas
• - VCC – neprijungta
• - GND – įžeminimas
• ARK jungtis:
• - VIN – išorinis maitinimo šaltinis nuo 0V iki 24V
• - GND – įžeminimas
• - V− – neigiamas valdomos grandinės polius
• - V+ – teigiamas valdomos grandinės polius

Specifikacijos:

• Modulio maitinimo įtampa: nuo 3.3V iki 5V
• Palaikoma įtampa: nuo 0V iki 24V
• Maksimali srovė: 5A
• (kai srovė viršija 1A, būtina naudoti radiatorių)
• Naudojamas tranzistorius: N tipo MOSFET IRF520
• LED indikatorius: yra
• Matmenys: 34×26mm
