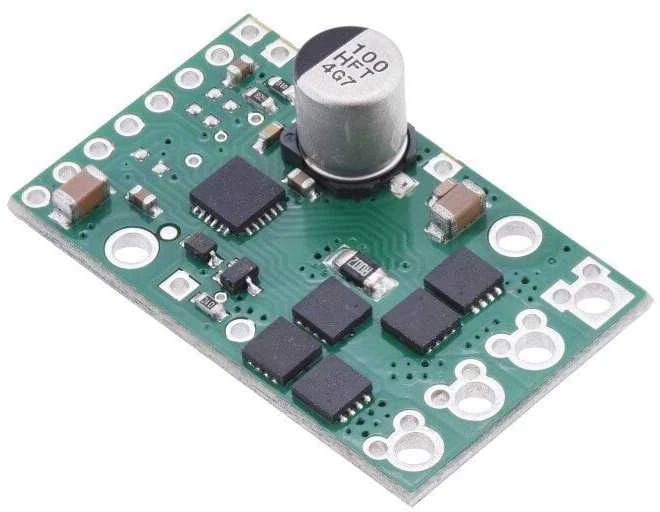

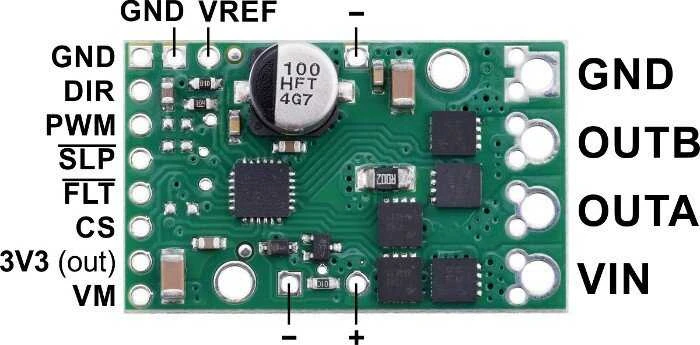

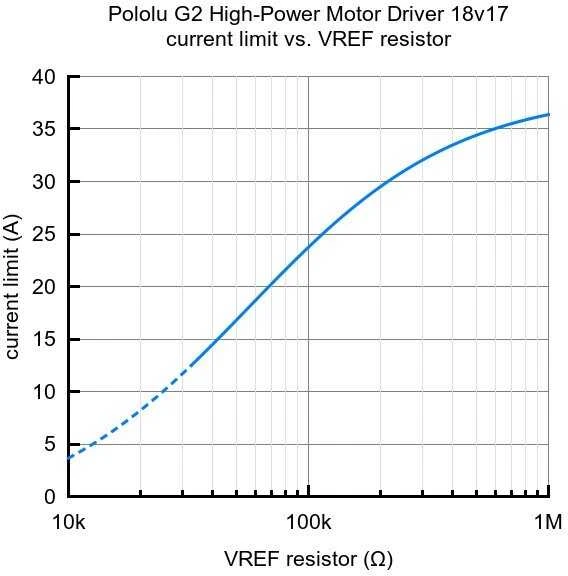

Modulis leidžia valdyti vieną nuolatinės srovės variklį. Variklis gali būti tiekiamas nuo 6,5 iki 30 V įtampos, kai nuolatinės srovės suvartojimas yra iki 17 A, laikinai (10 ms) iki 100 A. Greitis gali būti valdomas PWM signalu, kryptis skaitmeniniu DIR išėjimu - suteikiant mažą (loginė 0) arba aukštą (loginė 1) būseną. Įrenginyje taip pat yra srovės srauto jutiklis ir galimybė apriboti variklio srovę.

Specifikacijos:

Kanalų skaičius: 1
Maitinimo įtampa: nuo 6,5 V iki 30 V
Loginės dalies darbinė įtampa: nuo 1,8 V iki 5 V
Nuolatinė srovė: 17 A
Didžiausia momentinė srovė (iki 10 ms): 100 A
PWM dažnis: iki 100 kHz
Srovės jutiklio jautrumas: 0,02 V / A
Saugumas:

nuo atvirkštinio maitinimo įtampos sujungimo
prieš per mažą maitinimo įtampą
prieš trumpąjį jungimą

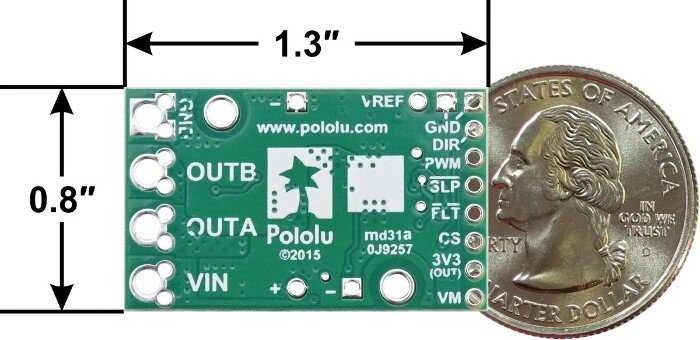

Matmenys: 33 x 20 mm
Svoris: 3,3 g (be jungčių)

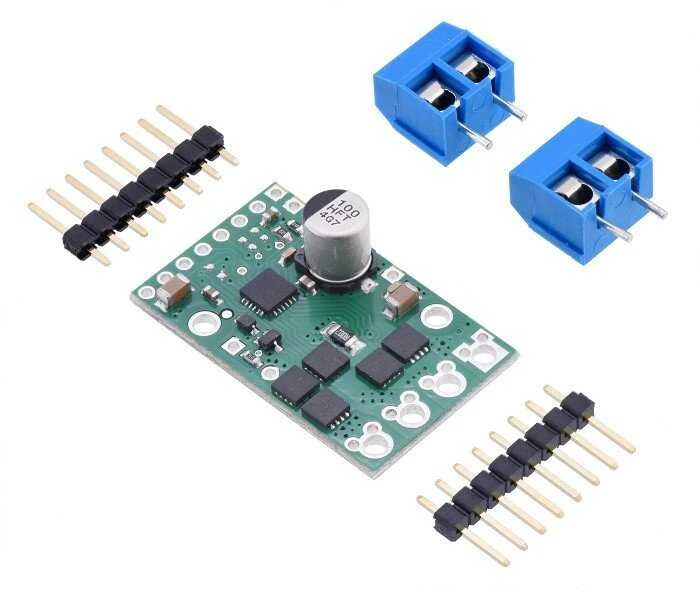

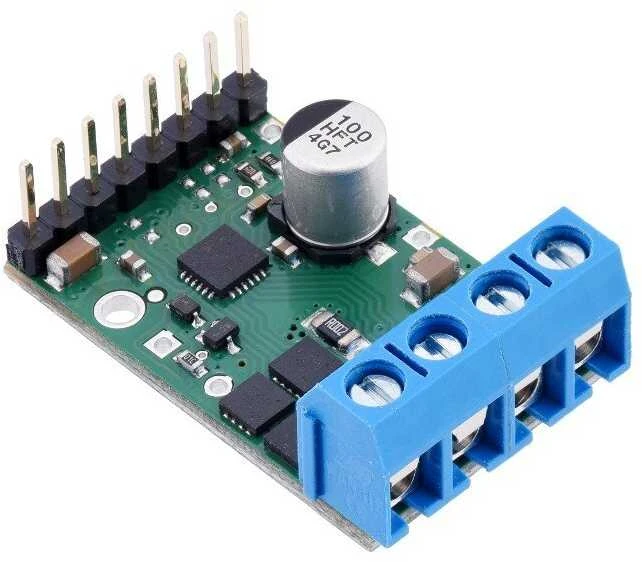

Pridedami modulis, auksiniai kaiščiai ir varžtų jungtys

Nuorodos:
Gamintojo puslapis
