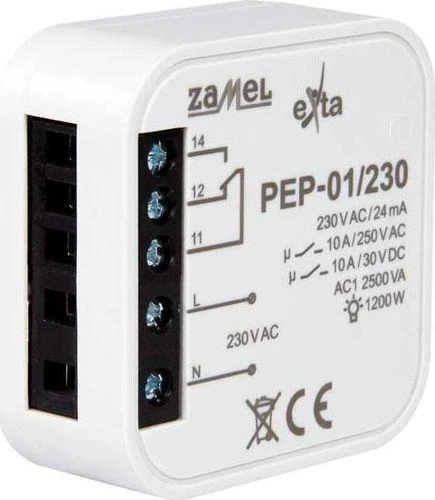

Zamel ELEKTRONINĖ RELĖ 230V PEP-01/230

ZAMEL PEP-01/230 230 V elektromagnetinė relė užtikrina galvaninę izoliaciją tarp grandinių. Leidžia padidinti grandinės apkrovos sroves. Kompaktiškas dydis leidžia montuoti elektros dėžutėje. Elektromagnetines reles galima naudoti, kai reikia padidinti elektros prietaisų apkrovos sroves. Jos užtikrina galvaninę izoliaciją tarp valdymo sistemos ir apkrovos. Jos turi beįtampinius NO/NC kontaktus, leidžiančius prijungti nuo 0 iki 250 V kintamosios srovės įtampą. Monostabilus (be ĮJUNGIMO/IŠJUNGIMO atminties būsenos) apšvietimo ar bet kokio įrenginio valdymas. Suveikia tiekiant maitinimą relės ritei. Galima naudoti su domofono sistemomis, roletų valdikliais ir kitais automatikos įrenginiais. Garantuoja galvaninį modulio įėjimo ir išėjimo atskyrimą. Montavimas ø 60 montavimo dėžutėse. 1 x NO/NC beįtampinis relės išėjimas su 10 A apkrovos srove. Produkto aprašymas. Relės išėjimo kontaktai (11, 12, 14). Maitinimo kontaktai N / A2. Maitinimo kontaktai L / A1. Montavimas ir prijungimas. Atjunkite maitinimo grandinę naudodami saugiklį, viršsrovės relę arba pagrindinį jungiklį, prijungtą prie atitinkamos grandinės. Tinkamu įrankiu patikrinkite, ar maitinimo laidai nėra įjungti. Įrenkite PEP-01 įrenginį ø 60 skersmens dėžutėje. Prijunkite laidus prie kaiščių pagal prijungimo schemą. Įjunkite maitinimo grandinę. Techniniai duomenys: Maitinimo gnybtai: A1, A2 A1, A2 L, N Nominali maitinimo įtampa: 12 V AC/DC 24 V AC/DC 230 V AC Maitinimo įtampos tolerancija: -15 +10 % Nominalus dažnis: 50 / 60 Hz Nominali srovės sąnaudos: 33 mA AC 15 mA AC 23,2 mA AC Relės išėjimo gnybtai: 11, 12, 14 Valdymo sistema: 1 NO/NC – 10 A / 250 V AC / 30 V DC Kabelių gnybtų skaičius: 5 Jungiamųjų kabelių skerspjūvis: 0,2 2,5 mm2 Darbinė temperatūra: -10 +55 °C Darbinė padėtis: bet kokia Korpuso montavimas: dėžutėms, kurių skersmuo ø 60 (įleidžiamos) Korpuso apsaugos laipsnis: IP20 Viršįtampio kategorija: II Taršos laipsnis: 2 Matmenys: 47,5 x 47,5 x 20 mm Svoris: 0,031 kg 0,031 kg 0,036 kg
