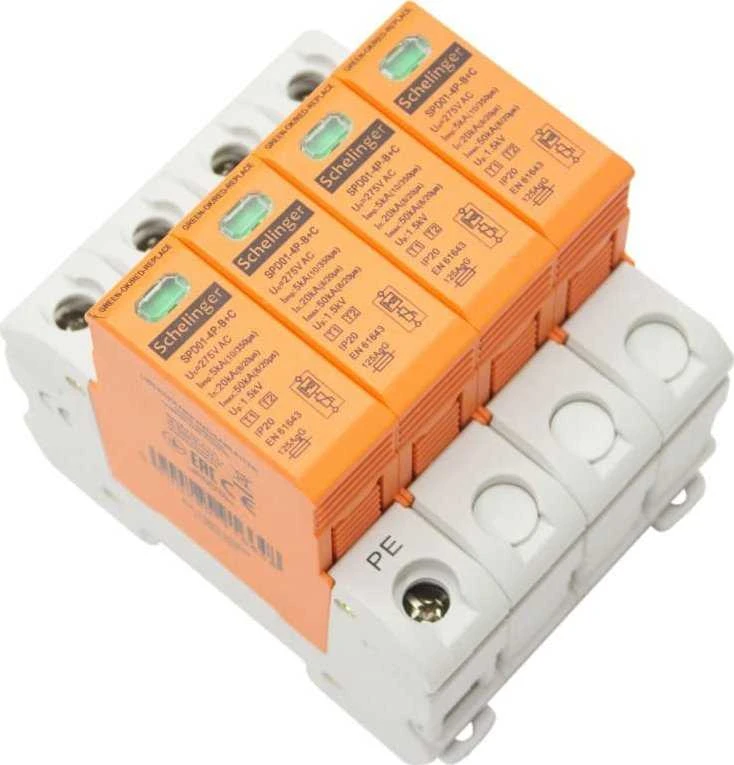

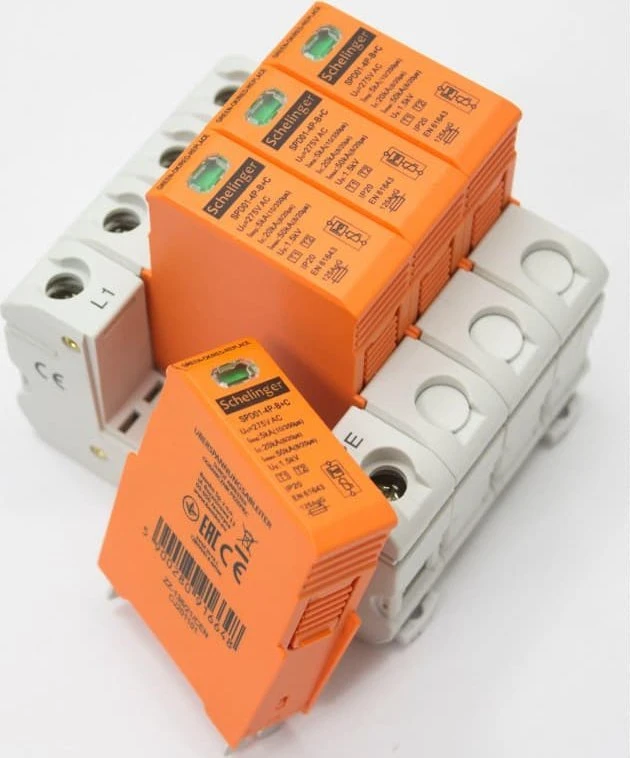

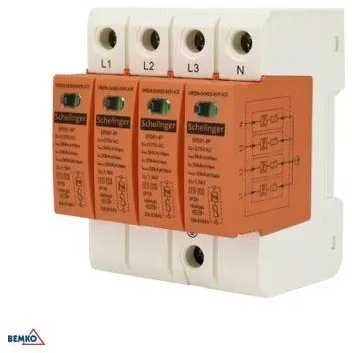

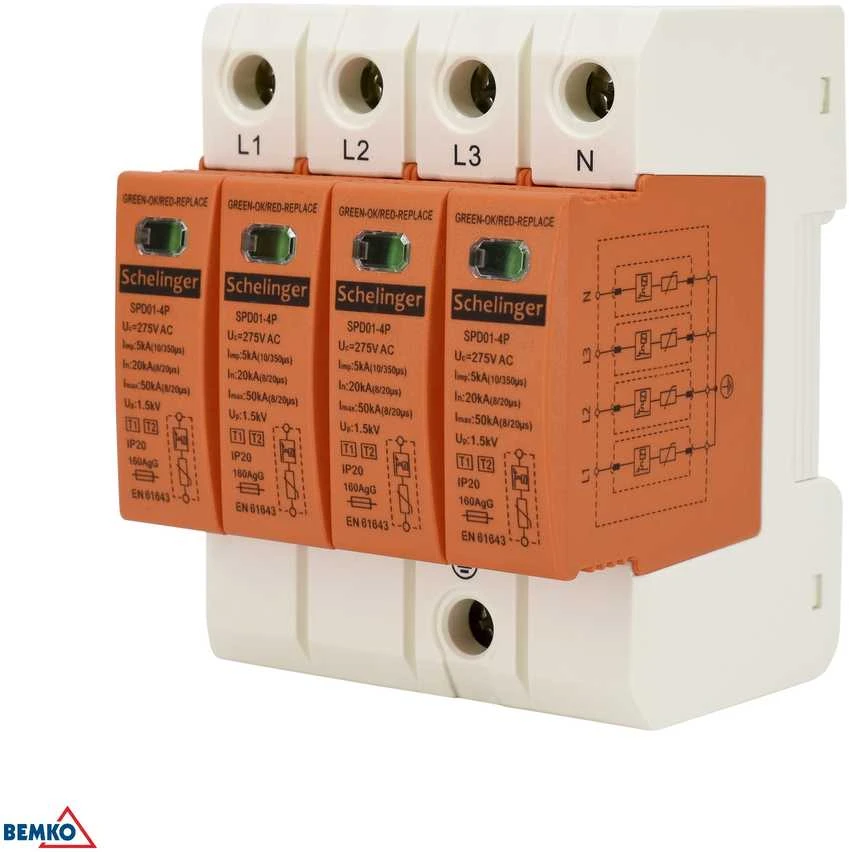

Viršįtampių iškroviklis 4P 5kA(10/350) KLASĖ T1+T2 (B+C) SCHELINGER

B + C klasės viršįtampių saugikliai užtikrina visišką elektros įrenginių ir elektros prietaisų, tiekiamų nuo žaibo dalių ir visų tipų smūgių, apsaugą. Jie sumažina viršįtampius ir atneša į žemės šoko sroves iš abiejų tipų šuolių - tiesiogiai ir netiesiogiai. Jais taip pat užtikrinama dviejų etapų apsauga. Joms naudoti nereikia taikyti atskyrimo šachtų. BC viršįtampio apsauga užtikrina veiksmingą kompiuterių, RTV / AGD įrenginių ir kitų įrenginių apsaugą. Kėbulo formos apsauginis modelis turi modulinę konstrukciją ir veikimo signalą įtaiso priekyje, atitinka I ir II klasės apsaugos reikalavimus. techniniai duomenys: Vardinė kintamosios srovės įtampa [V]: 275 Periodinė gesinimo galia [kA]: 5 Apsaugos klasė: 1 + 2 tipas Srauto srovė (10 / 350) [kA]: 5 Ribinė išleidimo srovė (8 / 20us) [kA]: 50kA Vardinė srovė (8 / 20us) [kA]: 25kA Didžiausia nuolatinė įtampa AC [V]: 275 Apsaugos lygis [kV]: 1,5 Dydis: 4 moduliai Polių skaičius: 4 Lankstus vielos skyrius su movos galiuku [mm2]: 35 Standi vielos sekcija (vienos vielos, daugiavielos) [mm2]: 35 Maks. lankstus vielos skyrius [mm2]: 35 Montavimo būdas: DIN bėgiai Maks. skerspjūvio kabelis (vieno / kelių ciklų) [mm2]: 35 Upės ribotuvų tipai ir (arba) klasė: Efektyvi apsauga nuo viršįtampių reikalauja pakopinio veikimo, t. y. daugiapakopio. III PRIEDAS (anksčiau B, C ir D klasės, pagal DIN VDE 0675). 1 tipo ribotuvas Buvęs B klasės, dažnai vadinamas žaibo varžtas, yra naudojamas siekiant apsaugoti nuo aukštos įtampos šuolių, kuriuos sukelia tiesioginis arba arti žaibo smūgių į elektros liniją. Jomis siekiama apriboti įtampos impulsą iki mažesnės nei 4 kV įtampos. 2 tipo ribotuvas Buvęs C klasė, dažnai vadinamas tiesiai gynėjas. Jomis siekiama sumažinti viršįtampį iki 1 - 1,5 kV, kuris apsaugo didelę dalį elektros imtuvų nuo komentacinių viršįtampių ir viršįtampių, kurias sumažina 1 tipo viršįtampių pertraukikliai, bet vis tiek kelia grėsmę labai jautriems įrenginiams bet kurios įtampos viršįtampiui. B ir C klasės ribotuvai dažnai montuojami namų komutatorių patalpose. 3 tipo apsauga ankstesnis D klasės, tarnauja tiesiogiai apsaugoti pasirinktą, pažeidžiamus bet viršįtampio [...]
