Termipol temperatūros reguliatorius Na8820a+ On/off 16a -40~149°c 2xntc

Temperatūros reguliatorius Na8820a+

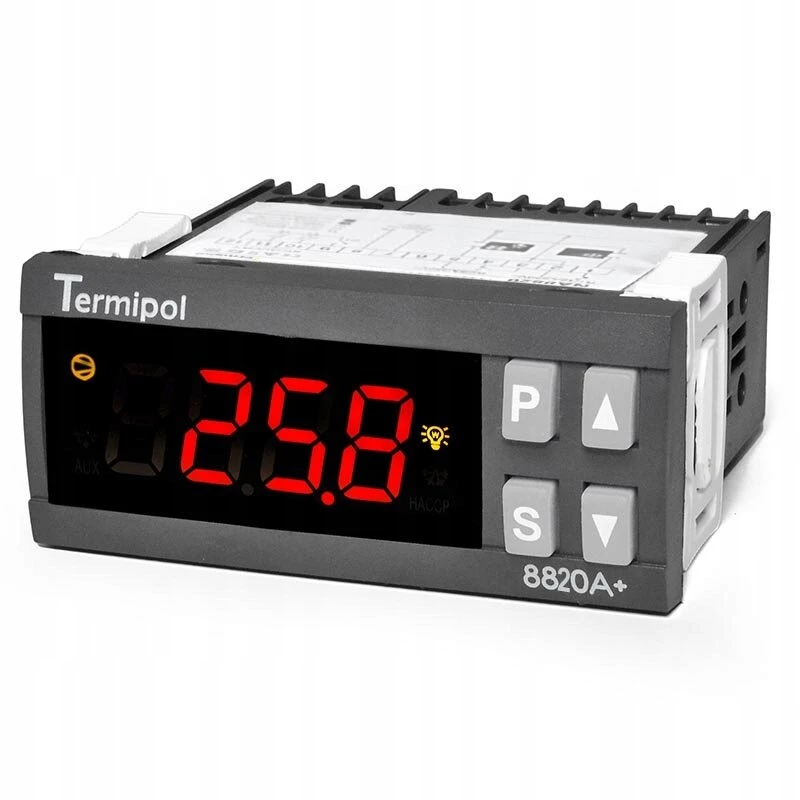

Profesionalus, temperatūros valdiklis su dviem NTC jutikliais. Reguliavimas grindžiamas pritvirtinimo/išjungimo metodu (ON-OFF) su reguliuojama histereze. Reguliatoriui būdingi du temperatūros matavimo kanalai (T1 pagrindinis jutiklis, T2 pagalbinis jutiklis), R1 (16a) valdymo išėjimas ir R2 (5a) pagalbinė išvestis. Jie naudojami tiek šaldymo įrangoje, tiek įrenginiuose, taip pat šildymo procesuose, kur reikia papildomo temperatūros valdymo. Valdiklio matmenys yra 76x35 mm ir pritaikytas montuoti į lentą 70x28 mm skylėje, naudojant montavimo rankenas. Maksimalus plokštės storis negali viršyti 22 mm.

Techniniai duomenys

• maitinimo šaltinis: 230 VAC +/- 10%
• Reguliavimas: Įjungta/išjungti
• Histerezė: 0,1 ~ 20,0 °
• Išeiti: Estafetė (relė)
• Maks. Įkelti: 16 a
• diapazonas: -50 ~ 150 ° C
• Ekranas: Skaitmeninis skystųjų kristalų ekranas
• Jutiklio paslauga: NTC 5KOHM
• darbo režimas: Aušinimas, šildymas
• aliarmo išvestis: R2 relė (5a)
• Dimensija: 78x33 mm
• Rezoliucija: 0,1 ° C
• Darbinė temperatūra: Temperatūra -10 ° C ~ 50 ° C, drėgmė mažesnė nei 85%

montavimo rankenos

Įdiegimas naudojant pridedamas skląsčio rankenas.

Temperatūros jutiklis

apima 2x NTC 5KOHM atsparumo jutiklį - F6x30mm, 2m gumos kabelis, atsparus vandeniui, kapiliaras, pagamintas iš nerūdijančio plieno.

programa

Valdiklis palaiko nustatytą temperatūrą su nustatyta histerezė relės išvestis. Temperatūros matavimas atliekamas per kameros temperatūros jutiklį. Reguliatorius gali veikti dviem temperatūros valdymo režimais šildymas ir aušinimas .

šilumos režimas (šildymas)

Pavyzdys: Nustatyta temperatūra (x): 80 ° C Hysteresza (H): 1 ° C

Šilumos režime (kaitinant) Valdiklis pradeda šildymą, kai T1 jutiklio temperatūra yra žemesnė nei nustatyta temperatūra - histerezė [x -H] ir baigiasi kaitinimu, kai kameros jutiklio temperatūra yra didesnė nei nustatyta temperatūra + histerezė [x + h].

vėsus režimas (aušinimas)

Pavyzdys: nustatyta temperatūra (x): -10 ° C Hysteresza (H): 1,4 ° C

Vėsinant (aušinimo) režimu, valdiklis pradeda aušinimą, kai T1 jutiklio temperatūra viršija nustatytą temperatūrą + histerezę [x + H], ir užbaigia aušinimą, kai kameros jutiklio temperatūra yra žemesnė už nustatytą temperatūros - histerezę [x -h].

taikymo pavyzdys.

Valdiklis naudojamas plastiko perdirbimo maisto pramonėje (šaldymo kamerose) ir visur, kur jums reikia, kad būtų galima reguliuoti temperatūrą ekonomiškai ir ekonomiškai . Mes taip pat rekomenduojame tai planuoti statyti kieme Smokehouse , į alkoholio distiliavimas ir kitos namų paraiškos.

Garso temperatūros aliarmas

Reguliatorius Na8820a + turi signalizuoti temperatūrą, viršijančią virš numanomos T maksimalios vertės, ir žemiau t min.

D1 įėjimas:

Po trumpo NC kontaktų Nr. 10 ir Nr. 7 paskirstymo reguliatoriaus operacijos metu „IA“ simbolis bus rodomas ekrane, o tai reiškia, kad reikia blokuoti reguliatorių reaguojant į išorinį įspėjamąjį signalą, kuris atidarys R1 išvestį ir garsinio garso signalą. Rankiniai kontaktai gali būti naudojami trumpojo jungimo ar atidarymo, pvz. Pagrindiniai jungikliai ar kiti išoriniai jutikliai, pvz. indukcija, plaukikas, kraštinis, optinis, garsas ir kt.

diegimas

Reguliatoriuje naudojami tvirtinimo elementai leidžia lengvai įdiegti korpusą ar prietaisų skydelį. Montavimo skylės matmenys 70x28mm.

• 1 apsaugos laipsnis IP65 (iš priekio po montavimo miške)
• 2 montavimas 70 x 28 mm skylėje, maksimalus 15 mm lentelės sienos storis
• 3 tvirtinimo rankenos įtrauktos

korpuso ir jutiklio matmenys

Rinkinyje yra

• Temperatūros valdiklis Na8820a+
• 2x NTC jutiklis 5KOHM
• Surinkimo elementas
• Vartotojo vadovas lenkiškai
