AU00055

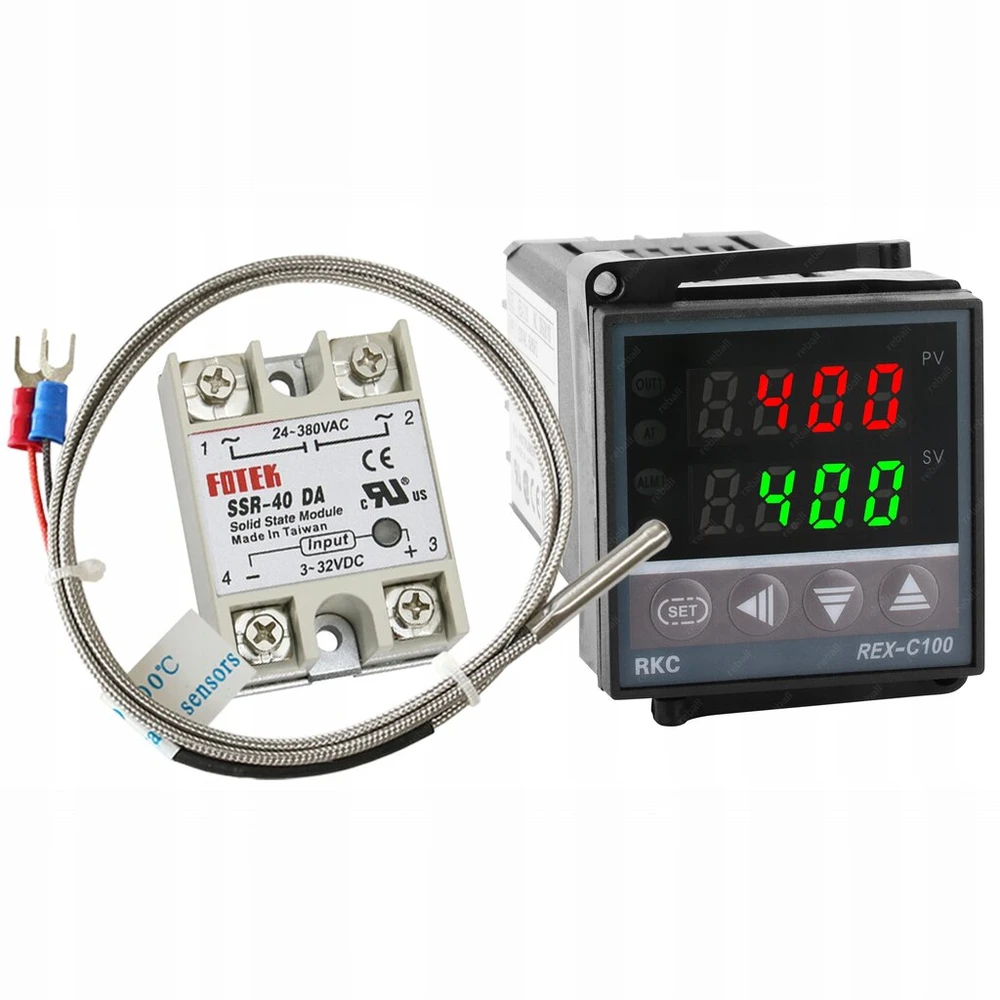

vairuotojas - temperatūros reguliatorius

rkc rex-c100fk02-v*an (ac 230v)

(išvažiavimas į SSR relę)

+ k k

temperatūros jutiklis

0 ° C .. 800 ° C 1,5m

+ SSR 40A puslaidininkis Jis, be kita ko, yra sumontuotas daugelyje populiarių litavimo stočių, skirtų taisyti BGA ir labai plačiai pramonėje įrenginiuose, t. Y. Įpurškimo formavimo mašinose, suvirinimo mašinose, pakavimo mašinose, ekstruderiuose, viryklėse, šaltosiose parduotuvėse ir daugelyje kitų prietaisų, kuriems reikalinga tiksli temperatūros kontrolė.

Jo tikslas yra išlaikyti temperatūrą nurodytos vertės (SV) lygiu, ištyrus ją (PV), prijungus termoelemento tipą: k, j, r, s, b, e, t, n (dyn) .

„Rex-C100“ Priklausomai nuo sujungtos termopatijos, ji gali sureguliuoti temperatūrą diapazone- 199-1820 ° C .

Gamyklos valdiklio parametrai yra SLH (max.) = 400 ° C ir SL1 (K tipo jutiklis) = 0000.

Šie parametrai keičiasi iš meniu.

Reguliatorius turi 3 šviesos diodus, kurie signalizuoja:

ALM - viršija nustatytą temperatūrą,
ATU - išjungimas PID (automatinis),
OUT - įjungti šildymo elementą.

rex c100fk02-v*an: parametrai

Modelis: Rex-C100FK02-V*An
Temperacijos tipas: k, J, R, S, B, E, T, N (JIS/IEC), PLII (NBS) W5RE/W26RE (ASTM), U, L (DIN), PT100 (JIS/IEC), JPT100 (JIS) -(jutikliai yra mūsų pasiūlyme)
Matavimo tikslumas: 0,5% arba +/- 3 ° C
Mėginių ėmimo ciklas: 0,5S
Išeiti SSR: 12v DC - tik SSR relės (galima rasti mūsų pasiūlyme)
aliarmo išvestis: taip (garsas)
Aliarmo signalizacija: LED
Išmatuotos temperatūros diapazonas: -199,9–1820 ° C (priklausomai nuo sujungto termoelemento tipo)
Darbinė temperatūra: 0-50 ° C
Dvigubo LED ekranas: išmatuotas (PV) ir SET (SV).
Galia: AC 220-230V
Išorinis matmuo: 48x48x100mm
Montavimo matmenys: 45x45 (100 mm gylis)

Greitas REX C100FK02-V*An: ryšys

1, 2 - AC 220–230 V maitinimo šaltinis
9 ( -), 10 (+) - termoelementas (temperatūros jutiklis)
4 (+), 5 (-)-Išeikite tiesiai į DC-AC SSR relę, DC-DC.

Mes pateikiame išsamią techninę informaciją ir parametrus anglų ir lenkų vartotojo vadove

Taip pat rinkinyje k temperatūros jutiklis įdėtas į nerūdijančio plieno dangtį su 1,5 m ilgio kabeliu

Šio tipo jutikliai, naudojami labai plačiai pramonei: įpurškimo liejimo mašinos, vulkanizacijos mašinos, viryklės, šilumos kameros.

K: jutiklio techniniai parametrai

Tipas: k
Matavimo diapazonas: 0–800 ° C, kurio tikslumas yra +/- 2,5 ° C arba 0,75%
Viršelis: nerūdijantis plienas
Tvirtinimas prie laido: klijuotas dangtelio dangtelio skersmuo: 5 mm
Dangčio ilgis: 30 mm
Vielos ilgis: 1,5m
Kabelių izoliacija: plieninis pintas stiklo pluoštas - atsparumas temperatūrai iki 400 ° C
Ryšys: jungtys (raudona +, mėlyna -)

Be to, puslaidininkių relė PICS SSR-40DA įtraukta .

SSR relės techniniai parametrai :

Darbo įtampa ( Išeiti ): 24-380vac
izoliacija ( Išeiti ): fotoelektrinis
Maksimali perjungimo srovė ( išvestis ): 40a (iki 5000W)
Valdymo įtampa ( įvestis ): 3-32VDC
įvesties srovė ( įvesties ): 4.5-20MA
Reakcijos laikas ( įvestis ): & lt; 10ms
Darbinė temperatūra: nuo -30 iki +80 ° C
Matmenys: 62 mm x 45 mm x 23mm
LED signalizacijos diodas, informuojantis apie relės eksploatavimo būklę

SSR relių tarnavimo laikas yra neribotas, darant prielaidą, kad jos yra tinkamai atvėsusios. Norint užtikrinti ilgalaikį darbą, reikia užtikrinti tinkamą šilumos išsklaidymą naudojant šilumos kriaukles (virš 5a), šilumos laidžios pastos ir priverstinės oro cirkuliacijos, naudojant tinkamai efektyvius ventiliatorius (virš 25A).

Temperatūros sumažėjimas 10 ° C tęsiasi dvigubai daugiau nei numatomas SSR išnaudojimo laikotarpis.

Ryšio schema:

Jums reikia SSR puslaidininkių relių ir termoelemento - patikrinkite kitus mūsų aukcionus.
