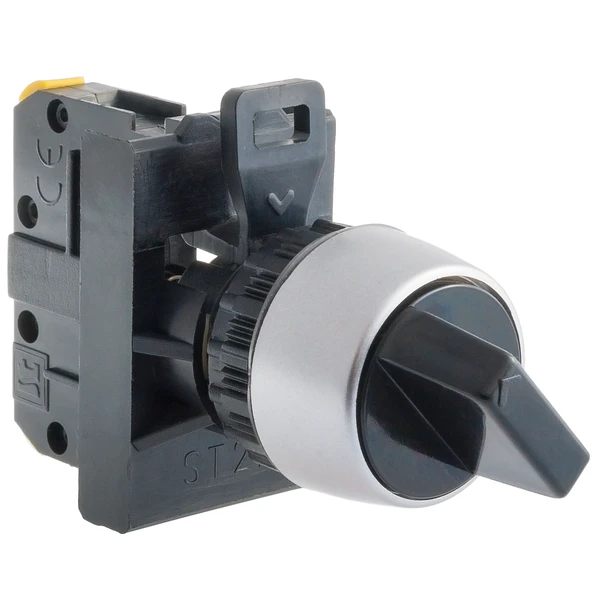

Spamel Mygtukas yra visiškai susukti su dviejų pozicijų plunksna P juoda - ST22-P.CZ-10.

Mygtukas su visišku sukimu dviejų pozicijų plunksna P - ST22-P.CZ-10. Vardinė izoliacijos įtampa UI 500 V Vardinė nuolatinė srovė IU = Ith 10 A Vardinė jungties srovė Ie cat.AC- 15 2,5 A (230 V) 1,6 A (400 / 500 V) Vardinė jungties srovė Ie cat.DC- 13 1 A (110 V) 0,25 A (220 V) Jungiamosios movos apsauga nuo trumpojo jungimo 10 A (greitas saugiklis) 1 KA (numatoma trumpojo jungimo srovė UE = 500 V) Mechaninis patvarumas 0,3 mln. (apsikeitimo ciklai) Prijungimo trukmė 0,2 mln. (esant norminėms įtampos ir srovės vertėms) 1,0 mln. (sujungimo ciklams) - 80 VA (kintamosios srovės elektromagnetų jungtims) - 10 W (nuolatinės srovės elektromagnetų jungtims) Jungimų dažnumas ne daugiau kaip 360 h-1 Aplinkos temperatūra -40... + 70 ° C (darbai) -40... + 70 ° C (laikymas) Atsparumas vibracijai (IEC 60068-2-6) 2.13, 2... 100 Hz (dažnis) ± 1 mm (amplitudė) ± 0,7 g (pagreitis) Atsparumas smūgiui (IEC 60068-2-27) 15 g (didžiausias pagreitis) 11 ms (impulso trukmė) Atsparumas drėgnam ciklui (IEC 60068-2-30) 55 ° C (aplinkos temperatūra) 95% (santykinis drėgnis) Atsparumas ciklinio druskų rūko poveikiui (IEC 60068-2-52) 1 bandymo ryškumas Mygtukų diskų, sumontuotų darbastalio skylutėje, apsaugos laipsnis (Publ. IEC529) IP65 Jungiamųjų laidų sekcija 2 × 1... 2,5 mm2 (vieno denio) 2 × 0,75... 1,5 mm2 (nuoroda) Organizacija Nr. Galinis ženklinimas PN- EN 50013 Standarto laikymasis PN- EN 60947-5-IEC 60947- 5- IEC 60947-1
