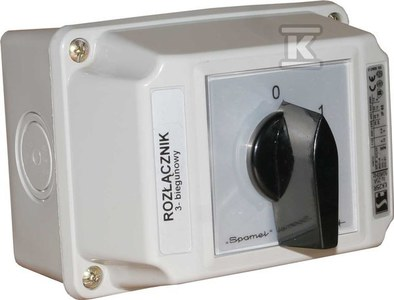

Spamel (LK25R- 4.831OB2Z)

Cam jungtis 1-0-2 3-B (ŁK25R- 4.831OB2Z)

techniniai duomenys:
vardinė izoliacinė įtampa UI: 690 V
Vardinė smūgio įtampa Inercinis Uimp: 6 kV
nuolatinė srovė IU = Ith: 25 A
vardinė PE jungties galia (AC-3 7 kW (230 V), 13 kW (400 V), 14 kW (500 V), 14 kW (690 V)
vardinė PE jungties galia (AC-4 6 kW (230 V), 8 kW (400 V), 8 kW (500 V), 7 kW (690 V))
IE vardinė jungties srovė AC-3: 25 A (230 V), 25 A (400 V), 22 A (500 V), 14 A (690 V)
vardinė jungties srovė Ie katėje. AC-4: 20 A (230 V), 16 A (400 V), 12 A (500 V), 8 A (690 V)
vardinė jungties srovė IE ne DC-1: 8 A (110 V), 2,5 A (2020 V)
IE jungties srovė DC- 21: 12 A (110 V): 3 A (2020 V)
Icw (1s): 1 kA
vardinė trumpojo jungimo srovė Icm: 1,4 kA
vardinė grandinės srovė pagal sutartį: 13 kA
srovės vardinis saugiklis gG: 25 A
Mechaninis patvarumas: 3,0 milijonai (perdavimo ciklai)
aplinkos temperatūra: -40... + 70 ° C (darbai), -40... + 70 ° C (laikymas)
Jungčių laidų sekcija: 2,5... 6 mm2
apsauga: PN- EN 60529 vis- à- vis desktop: IP65
Atsparumas vibracijai (IEC 60068-2-6): 2... 13, 2... 100 Hz (dažnis), ± 1 mm (poslinkio amplitudė), ± 0,7 g (pagreičio amplitudė)
Atsparumas smūgiui (IEC 60068-2-27): 15 g (didžiausias pagreitis), 11 ms (impulso trukmė)
atsparumas drėgnajai ciklinei šilumai (IEC 60068-2-30): 55 ° C (aplinkos temperatūra), 95% (santykinis drėgnis)
atsparumas cikliniam druskos rūko poveikiui (IEC 60068-2-52): 1 bandymo židinys
vykdymas: trijų fazių starteris jungiklis
nustatymo būdas: OB2 korpusas su fiksavimo galvute
