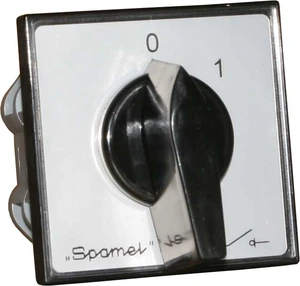

Spamel L-0-P krypties keitimo jungiklis, sumontuotas į darbastalį - ŁK16R- 3.8368P03

L-0-P keitimo keitiklis, sumontuotas prie darbastalio - LK16R- 3.8368P03 III PRIEDAS Vardinė izoliacijos įtampa UI 690 V Vardinė smūgio įtampa atspari Uimp 6 kV Vardinė nuolatinė srovė IU = Ith 16 A Vardinis Pe jungties galia AC3 5 kW (230 V) 8 kW (400 V) 10 kW (500 V) Vardinis Pe jungties galia AC-4 5 kW (230 V) 7 kW (400 V) 7 kW (500 V) 6 kW (690 V) Vardinė jungties srovė Ie AC3 16 A (230 V) 16 A (400 V) 16 A (500 V) 12 A (690 V) Vardinė jungties srovė Ie AC-4 16 A (230 V) 13 A (400 V) 10 A (500 V) 7 A (690 V) Vardinė jungties srovė Katėje. DC-1 8 A (110 V) 2,5 A (2020 V) Vardinė jungties srovė Katėje. DC- 21 10 A (110 V) 3 A (2020 V) Icw (1s) 0, 9 kA Vardinė trumpojo jungimo srovė Icm 1,3 kA Neigiama dabartinė sutartis 13 kA Brėžiniai 16 A Mechaninis patvarumas 3,0 milijonai (apsikeitimo ciklai) Aplinkos temperatūra -40... + 70 ° C (darbai) -40... + 70 ° C (laikymas) Jungiamųjų laidų sekcija 1,5... 4 mm2 Apsaugos lygis: PN- EN 60529, palyginti su darbastaliu IP65 Atsparumas vibracijai (IEC 60068-2-6) 2.13, 2... 100 Hz (dažnis) ± 1 mm (judėjimo amplitudė) ± 0,7 g (greičio amplitudė) Atsparumas smūgiui (IEC 60068-2-27) 15 g (didžiausias pagreitis) 11 ms (impulso trukmė) Atsparumas drėgnam ciklui (IEC 60068-2-30) 55 ° C (aplinkos temperatūra) 95% (santykinis drėgnis) Atsparumas ciklinio druskų rūko poveikiui (IEC 60068-2-52) 1 bandymo ryškumas
