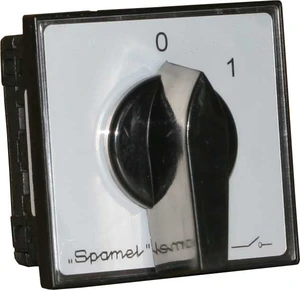

Spamel Kameros jungtis, sumontuota prie darbastalio komutatoriaus 1-0-2 (3 - Polar) - SK40- 3.8380P03

Cam jungtis sumontuota prie darbastalio komutatoriaus 1-0-2 (3 - polinis) - SK40- 3.8380P03 UE izoliacijos vardinė įtampa 690 V Vardinė smūgio įtampa atspari Uimp 6 kV Vardinė nuolatinė srovė IU = Ith 50 A Žymėjimo srovė Le katė. AC- 21A, AC- 22A 40 A (230 / 400 / 500 / 690 V) Vardinis Pe jungties galia katėje. AC- 23A 9 kW (230 V) 15 kW (400 V) 18,5 kW (500 V) 26 kW (690 V) Vardinis Pe jungties galia AC3 7,5 kW (230 V) 12 kW (400 V) 15 kW (500 V) 21 kW (690 V) Vardinė jungties srovė Aš katėje. DC-21A 40 A (24 V) 20 A (110 V) 15 A (220 V) Icw (1s) 0,5 kA Vardinė trumpojo jungimo srovė Icm 0,7 kA Neigiama dabartinė sutartis 10 kA Brėžiniai 50 A Jungiamųjų laidų sekcija 4... 10 mm2 Terminalo susitraukimo momentas 1,2 Nm Adapterio tvirtinimas prie darbastalio Bendrijoje Mechaninis patvarumas 3,0 milijonai (apsikeitimo ciklai) Aplinkos temperatūra -40... + 70 ° C (darbai) -40... + 70 ° C (laikymas) Apsaugos lygis: PN- EN 60529, palyginti su darbastaliu IP65 OB apsaugos lygis IP65 Atsparumas vibracijai (IEC 60068-2-6) 2... 13, 2... 100 Hz (dažnis) ± 1 mm (judėjimo amplitudė) ± 0,7 g (greičio amplitudė) Atsparumas smūgiui (IEC 60068-2-27) 15 g (didžiausias pagreitis) 11 ms (impulso trukmė) Atsparumas drėgnam ciklui (IEC 60068-2-30) 55 ° C (aplinkos temperatūra) 95% (santykinis drėgnis) Atsparumas ciklinio druskų rūko poveikiui (IEC 60068-2-52) 1 bandymo ryškumas
