Spamel ŁK16A 0-1 (4-B) OBUD.OB2

kameros jungtis 0-1 4P 16A korpuse - ŁK16R- 2.8210\ OB2

III PRIEDAS
Vardinė izoliacijos įtampa UI
690 V
Vardinė smūgio įtampa atspari Uimp
6 kV
Vardinė nuolatinė srovė IU = Ith
16 A
Vardinis Pe jungties galia AC3
5 kW (230 V) 8 kW (400 V) 10 kW (500 V)
Vardinis Pe jungties galia AC-4
5 kW (230 V) 7 kW (400 V) 7 kW (500 V) 6 kW (690 V)
Vardinė jungties srovė Ie AC3
16 A (230 V) 16 A (400 V) 16 A (500 V) 12 A (690 V)
Vardinė jungties srovė Ie AC-4
16 A (230 V) 13 A (400 V) 10 A (500 V) 7 A (690 V)
Vardinė jungties srovė Katėje. DC-1
8 A (110 V) 2,5 A (2020 V)
Vardinė jungties srovė Katėje. DC- 21
10 A (110 V) 3 A (2020 V)
Icw (1s)
0, 9 kA
Vardinė trumpojo jungimo srovė Icm
1,3 kA
Neigiama dabartinė sutartis
13 kA

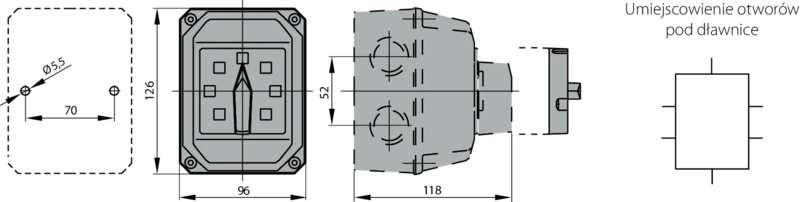

Brėžiniai
16 A
Mechaninis patvarumas
3,0 milijonai (apsikeitimo ciklai)
Aplinkos temperatūra
-40... + 70 ° C (darbai) -40... + 70 ° C (laikymas)
Jungiamųjų laidų sekcija
1,5... 4 mm2
Apsaugos lygis: PN- EN 60529, palyginti su darbastaliu
IP65
Atsparumas vibracijai (IEC 60068-2-6)
2.13, 2... 100 Hz (dažnis) ± 1 mm (judėjimo amplitudė) ± 0,7 g (greičio amplitudė)
Atsparumas smūgiui (IEC 60068-2-27)
15 g (didžiausias pagreitis) 11 ms (impulso trukmė)
Atsparumas drėgnam ciklui (IEC 60068-2-30)
55 ° C (aplinkos temperatūra) 95% (santykinis drėgnis)
Atsparumas ciklinio druskų rūko poveikiui (IEC 60068-2-52)
1 bandymo ryškumas
