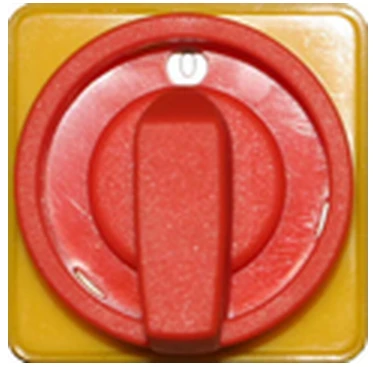

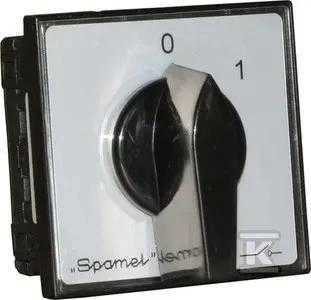

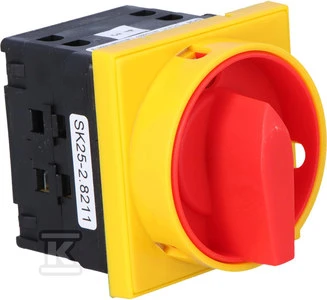

Spamel ŁK-SK 25A 0-1 (3-B) PULP.GELTONA-RAAUDONA.

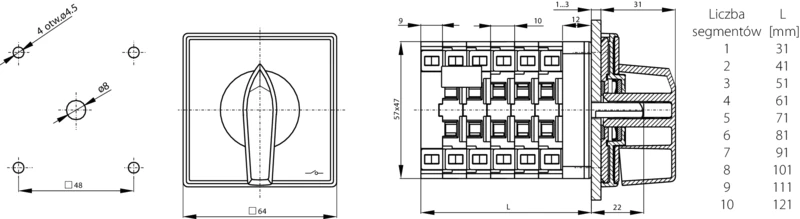

Jungtis 0-1 3P 25A montuojama į darbastalį - SK25- 2.8211P08 TECHNINIAI DUOMENYS UE izoliacijos vardinė įtampa 690 V Vardinė smūgio įtampa atspari Uimp 6 kV Vardinė nuolatinė srovė IU = Ith 32 A Žymėjimo srovė Le katė. AC- 21A, AC- 22A 25 A (230 / 400 / 500 / 690 V) Vardinis Pe jungties galia katėje. AC- 23A 6 kW (230 V) 11 kW (400 V) 14 kW (500 V) 20 kW (690 V) Vardinis Pe jungties galia AC3 4,5 kW (230 V) 8 kW (400 V) 10 kW (500 V) 14 kW (690 V) Vardinė jungties srovė Aš katėje. DC-21A 25 A (24 V) 13 A (110 V) 10 A (220 V) Icw (1s) 0,5 kA Vardinė trumpojo jungimo srovė Icm 0,7 kA Neigiama dabartinė sutartis 10 kA Brėžiniai 25 A Jungiamųjų laidų sekcija 4... 10 mm2 Terminalo susitraukimo momentas 1,2 Nm Adapterio tvirtinimas prie darbastalio Bendrijoje Mechaninis patvarumas 3,0 milijonai (apsikeitimo ciklai) Aplinkos temperatūra -40... + 70 ° C (darbai) -40... + 70 ° C (laikymas) Apsaugos lygis: PN- EN 60529, palyginti su darbastaliu IP65 OB apsaugos lygis IP65 Atsparumas vibracijai (IEC 60068-2-6) 2.13, 2... 100 Hz (dažnis) ± 1 mm (judėjimo amplitudė) ± 0,7 g (greičio amplitudė) Atsparumas smūgiui (IEC 60068-2-27) 15 g (didžiausias pagreitis) 11 ms (impulso trukmė) Atsparumas drėgnam ciklui (IEC 60068-2-30) 55 ° C (aplinkos temperatūra) 95% (santykinis drėgnis) Atsparumas ciklinio druskų rūko poveikiui (IEC 60068-2-52) 1 bandymo ryškumas
