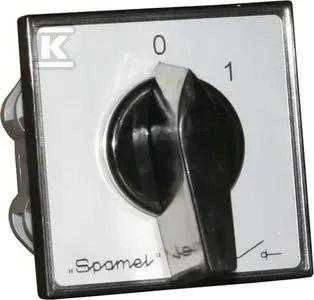

Spamel jungiklis sukimosi krypčiai pakeisti L-0-P 25A, pritvirtintas prie skydo - ŁK25R-3.8368P03

Sukimosi krypties perjungiklis L-0-P 25A tvirtinamas prie stovo - ŁK25R-3.8368P03 TECHNINIAI DUOMENYS (NUOLATINIS DARBAS) Vardinė izoliacijos įtampa Ui 690 V Vardinė impulsinė atlaikomoji įtampa Uimp 6 kV Nuolatinė vardinė srovė Iu=Ith 25 A Vardinė jungimo galia Pe kategorijoje AC-3 7 kW (230 V) 13 kW (400 V) 14 kW (500 V) 14 kW (690 V) Vardinė jungimo galia Pe kategorijoje AC-4 6 kW (230 V) 8 kW (400 V) 8 kW (500 V) 7 kW (690 V) Vardinė jungimo srovė Ie kategorijoje AC-3 25 A (230 V) 25 A (400 V) 22 A (500 V) 14 A (690 V) Vardinė jungimo srovė Ie kategorijoje AC-4 20 A (230 V) 16 A (400 V) 12 A (500 V) 8 A (690 V) Vardinė jungimo srovė Ie kategorijoje DC-1 8 A (110 V) 2,5 A (220 V) Vardinė jungimo srovė Ie kategorijoje DC-21 12 A (110 V) 3 A (220 V) Vardinė trumpalaikė atlaikomoji srovė Icw(1s) 1 kA Vardinė įjungimo trumpojo jungimo srovė Icm 1,4 kA Vardinė sąlyginė trumpojo jungimo srovė 13 kA Vardinė saugiklio įkrovos srovė gG 25 A Mechaninis atsparumas 3,0 mln. (perjungimo ciklų) Aplinkos temperatūra -40 ... +70°C (darbo) -40 ... +70°C (laikymo) Prijungimo laidų skerspjūvis 2,5...6 mm² Apsaugos laipsnis PN-EN 60529 pagal stovą IP65 Atsparumas vibracijai (pagal IEC 60068-2-6) 2...13, 2...100 Hz (dažnis) ± 1 mm (poslinkio amplitudė) ± 0,7 g (pagreičio amplitudė) Atsparumas smūgiams (pagal IEC 60068-2-27) 15 g (didžiausias pagreitis) 11 ms (impulso trukmė) Atsparumas ciklinei drėgnai karščiui (IEC 60068-2-30) 55°C (aplinkos temperatūra) 95% (santykinė drėgmė) Atsparumas cikliniam druskos rūkui (pagal IEC 60068-2-52) bandymo aštrumas 1
