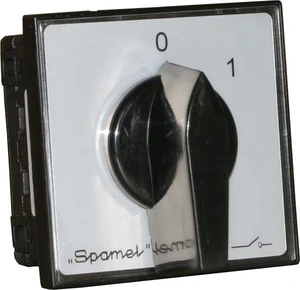

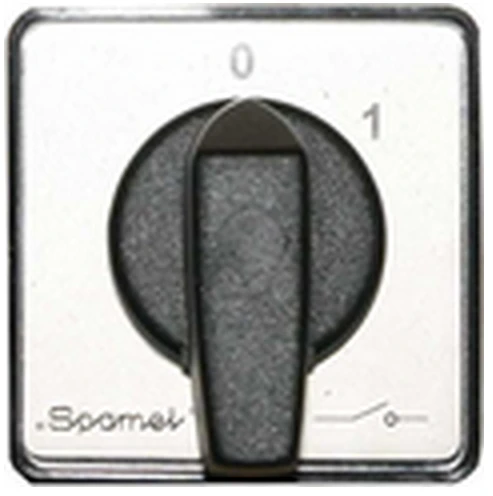

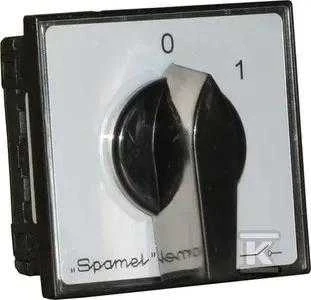

Spamel jungiklis 1-0-2 4P 40A, pritvirtintas prie skydelio - SK40-4.8396P03

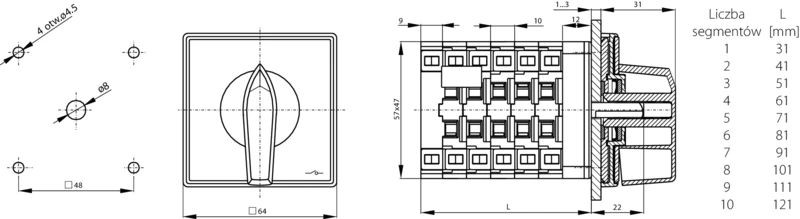

Perjungiklis 1-0-2 4P 40A montuojamas ant pulto - SK40-4.8396P03   TECHNINIAI DUOMENYS Vardinė izoliacijos įtampa Ue 690 V Vardinė atsparumo impulsinei įtampai vertė Uimp 6 kV Vardinė nuolatinė srovė Iu=Ith 50 A Vardinė jungimo srovė Ie AC-21A, AC-22A kategorijoje 40 A (230/400/500/690 V) Vardinė jungimo galia Pe AC-23A kategorijoje 9 kW (230 V) 15 kW (400 V) 18,5 kW (500 V) 26 kW (690 V) Vardinė jungimo galia Pe AC-3 kategorijoje 7,5 kW (230 V) 12 kW (400 V) 15 kW (500 V) 21 kW (690 V) Vardinė jungimo srovė Ie DC-21A kategorijoje 40 A (24 V) 20 A (110 V) 15 A (220 V) Vardinė trumpalaikė atsparumo srovė Icw(1s) 0,5 kA Vardinė įjungimo trumpojo jungimo srovė Icm 0,7 kA Vardinė sąlyginė trumpojo jungimo srovė 10 kA Vardinė saugiklio įdėklo srovė gG 50 A Prijungiamų laidų skerspjūvis 4...10 mm² Gnygtų priveržimo momentas 1,2 Nm Jungiklio tvirtinimas prie pulto □48 Mechaninis atsparumas 3,0 mln. (perjungimo ciklų) Aplinkos temperatūra -40 ... +70°C (darbo) -40 ... +70°C (saugojimo) Apsaugos laipsnis PN-EN 60529 pulto atžvilgiu IP65 Korpuso apsaugos laipsnis OB IP65 Atsparumas vibracijai (pagal IEC 60068-2-6) 2...13, 2...100 Hz (dažnis) ± 1 mm (poslinkio amplitudė) ± 0,7 g (pagreičio amplitudė) Atsparumas smūgiams (pagal IEC 60068-2-27) 15 g (didžiausias pagreitis) 11 ms (impulso trukmė) Atsparumas ciklinei drėgnai šilumai (IEC 60068-2-30) 55°C (aplinkos temperatūra) 95% (santykinė drėgmė) Atsparumas cikliniam druskos rūkui (pagal IEC 60068-2-52) bandymo griežtumas 1
